Oversikt over installasjonssett
Installasjonssett som forsendes med I/U-kabinett
Installasjonssett 0M-816661
|
Del |
Brukes i |
Antall enheter |
|---|---|---|
|
Jekk 0M-815326
|
Fjern I/U-kabinettet fra pallen og Fjern strømkabinettet fra pallen |
1 ![]() |
|
Gulvbeskyttelsesplate 870-25867
|
1 ![]() |
|
|
Sekskantpipe for boremaskin 815–7044
|
1 ![]() |
Installasjonssett 0M-92447
|
Del |
Brukes i |
Antall enheter |
|---|---|---|
|
Bakre forankringsbeslag 0M-0476 |
Montere de bakre forankringsbeslagene |
1 ![]() |
|
Fremre forankringsbeslag 0M-0475 |
Montere de fremre forankringsbeslagene |
1 ![]() |
| M8 x 20 mm
sekskantet torx-skrue med skive
803–8590
|
9 ![]() |
Installasjonssett 0M-99582
| Del | Brukes i | Antall enheter |
|---|---|---|
| EMC høyre deksel 0M-98993 | Plassere kabinettene |
1 ![]() |
| M6-mutter med skive
803–5022
|
8 ![]() |
|
| M10 x 35 mm sekskantet torx-skrue med skive | Installere samleskinner mellom I/U-kabinettet og strømkabinettet |
8 ![]() |
Installasjonssett 0M-83083
| Del | Brukes i | Antall enheter |
|---|---|---|
| Jordingssamleskinne mellom I/O-kabinett og strømkabinett 880–5665 | Installere samleskinner mellom I/U-kabinettet og strømkabinettet |
1 ![]() |
| M8 x 30 mm sekskantet torx-skrue
med skive
803–8591
|
6 ![]() |
|
| Samleskinner for enkel forsyningskilde 880–9642 | Installere settet for enkel forsyningskilde |
6 ![]() |
| M10-mutter med skive
803–1005
|
12 ![]() |
|
| Krysskoblingssamleskinne 880–5518 | Kople til strømkabler |
1 ![]() |
| M8-mutter med skive
803–8007
|
2 ![]() |
|
| M8 x 30 mm sekskantet torx-skrue
med skive
803–8591
|
2 ![]() |
Installasjonssett 0M-99130
|
Del |
Brukes i |
Antall enheter |
|---|---|---|
| Optisk fiberkabel 0W11378 | Kople til signalkablene mellom I/U-kabinettet og strømkabinettene |
1 ![]() |
| Optisk fiberkabel 0W11384 |
1 ![]() |
|
| Optisk fiberkabel 0W11385 |
1 ![]() |
|
| Optisk fiberkabel 0W12213 |
1 ![]() |
|
| Optisk fiberkabel 0W98928 |
1 ![]() |
|
| Kabelstrips
for signalkabler
820-0176
|
50 ![]() |
|
| Temperatursensor 0M-1160 | Kople signalkablene mellom I/U-kabinettet og de klassiske batterikabinettene |
2 ![]() |
| Terminator for Modbus
730–0532
|
Kople til Modbus-kabler |
2 ![]() |
Installasjonssett 0H-0889
| Del | Brukes i | Antall enheter |
|---|---|---|
| PBUS 1 kabel 0W7995 | Kople sammen PBUS-kabler mellom parallelle UPS-enheter |
1 ![]() |
| PBUS 2 kabler 0W7996 |
1 ![]() |
Installasjonssett 0M-92449
Installasjonssett som forsendes med strømkabinettet
Installasjonssett 0H-9162 eller 0H-9102
| Del | Brukes i | Antall enheter |
|---|---|---|
| Bakre forankringsbeslag for strømkabinett 0M-818242 | Montere de bakre forankringsbeslagene |
1 ![]() |
| M8 x 20 mm sekskantet torx-skrue
med skive
803–8590
|
2 ![]() |
|
| Fremre forankringsbeslag for strømkabinett 0M-816684 | Montere de fremre forankringsbeslagene |
1 ![]() |
| Langt øvre sammenføyningsbeslag 0M-821220 | Plassere kabinettene |
1 ![]() |
| M6 x 16 mm torx-skrue med skive
803–0686
|
15 ![]() |
|
| 1 mm passkiver
[870–2538]
|
10 ![]() |
|
| Jordingssamleskinne 880–5259 eller 880–99027* fra strømkabinett til strømkabinett. | Installere samleskinner mellom I/U-kabinettet og strømkabinettet og Installere samleskinner mellom strømkabinettene |
1 ![]() |
| M8 x 35 mm sekskantet torx-skrue
med skive
803–8588
|
4 ![]() |
|
| M8-mutter med skive
803–8007
|
4 ![]() |
|
| Samleskinne for sammenkopling 880-10146 eller 880–9720* fra strømkabinett til strømkabinett (nøytral). |
1 ![]() |
|

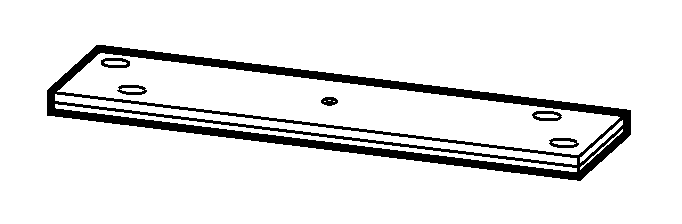

| Batteri (+) samleskinne for sammenkopling 0M-140035 strømkabinett til strømkabinett |
1 ![]() |
|
| Utgangssamleskinne for sammenkopling 0M-97886 strømkabinett til strømkabinett |
3 ![]() |
|
| Batteri (-) samleskinne for sammenkopling 0M-819336 strømkabinett til strømkabinett |
1 ![]() |
|
| Inngangssamleskinne for sammenkopling 0M-97885 strømkabinett til strømkabinett |
3 ![]() |
|
| M10-mutter med skive
803–1005
|
24 ![]() |
|
| M10
x 35 mm sekskantet torx-skrue med skive
803–8587
|
12 ![]() |
