Oversigt over medfølgende installationspakker
Installationspakker, der leveres med I/O-skabet
Installationspakke 0M-816661
|
Del |
Brugt i |
Antal enheder |
|---|---|---|
|
Donkraft 0M-815326
|
Fjern I/O-skabet fra pallen og Fjern power-skabet fra pallen |
1  |
|
Gulvbeskyttelsesplade 870-25867
|
1  |
|
|
Sekskantet top til boremaskine 815–7044
|
1  |
Installationspakke 0M-92447
|
Del |
Brugt i |
Antal enheder |
|---|---|---|
|
Bagerste forankringsbeslag 0M-0476 |
Monter de bagerste forankringsbeslag |
1  |
|
Forreste forankringsbeslag 0M-0475 |
Monter det forreste forankringsbeslag |
1  |
| M8x20-mm sekskantet
torx med spændeskive
803–8590
|
9  |
Installationspakke 0M-99582
| Del | Brugt i | Antal enheder |
|---|---|---|
| Højre EMC-dæksel 0M-98993 | Placer skabene |
1  |
| M6-møtrik med spændeskive
803–5022
|
8  |
|
| M10x35 sekskantet torx med spændeskive | Installer busbarer mellem I/O-skabet og power-skabet |
8 |
Installationspakke 0M-83083
| Del | Brugt i | Antal enheder |
|---|---|---|
| Sammenkoblings-busbar til jording mellem I/O-skab og power-skab 880–5665 | Installer busbarer mellem I/O-skabet og power-skabet |
1  |
| M8x30 sekskantet torx med spændeskive
803–8591
|
6 |
|
| Busbarer til én forsyningskilde 880–9642 | Installer pakken til én forsyningskilde |
6  |
| M10-møtrik med spændeskive
803–1005
|
12 |
|
| Jumper-busbar 880–5518 | Tilslut strømkablerne |
1  |
| M8-møtrik med spændeskive
803–8007
|
2 |
|
| M8x30 sekskantet torx med spændeskive
803–8591
|
2 |
Installationspakke 0M-99130
|
Del |
Brugt i |
Antal enheder |
|---|---|---|
| Optisk fiberkabel 0W11378 | Tilslut signalkablerne mellem I/O-skabet og power-skabene |
1  |
| Optisk fiberkabel 0W11384 |
1 |
|
| Optisk fiberkabel 0W11385 |
1 |
|
| Optisk fiberkabel 0W12213 |
1 |
|
| Optisk fiberkabel 0W98928 |
1 |
|
| Kabelbindere
til signalkabler
820-0176
|
50  |
|
| Temperaturføler 0M-1160 | Tilslut signalkablerne mellem I/O-skabet og de klassiske batteriskabe |
2  |
| Termineringsstik
til Modbus
730–0532
|
Tilslut Modbuskablerne |
2  |
Installationspakke 0H-0889
| Del | Brugt i | Antal enheder |
|---|---|---|
| PBUS 1 kabel 0W7995 | Tilslut PBUS-kablerne mellem UPS-enheder i parallel |
1  |
| PBUS 2-kabel 0W7996 |
1 |
Installationspakke 0M-92449
| Del | Brugt i | Antal enheder |
|---|---|---|
| Display
0N-96367
|
Installer ikke. Installationen skal udføres af Schneider Electric. |
1  |
| M4x10 torx-skrue med spændeskive |
4  |
Installationspakker, der leveres med power-skabet
Installationspakke 0H-9162 eller 0H-9102
BEMÆRK: Disse dele fra installationspakken leveres i power-skabets
emballage.
| Del | Brugt i | Antal enheder |
|---|---|---|

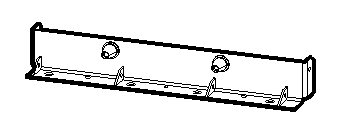

| Bagerste forankringsbeslag til power-skab 0M-818242 | Monter de bagerste forankringsbeslag |
1  |
| M8x20 sekskantet torx med spændeskive
803–8590
|
2 |
|
| Forreste forankringsbeslag til power-skab 0M-816684 | Monter det forreste forankringsbeslag |
1  |
| Langt topbeslag til sammenkobling 0M-821220 | Placer skabene |
1  |
| M6x16 torx-skrue med spændeskive
803–0686
|
15 |
|
| 1-mm retteklodser
870–2538
|
10  |
|
| Sammenkoblings-busbar til jording 880–5259 eller 880–99027* fra power-skab til power-skab | Installer busbarer mellem I/O-skabet og power-skabet og Installer busbarer mellem power-skabene |
1  |
| M8x35-mm sekskantet torx med spændeskive
803–8588
|
4 |
|
| M8-møtrik med spændeskive
803–8007
|
4 |
|
| Neutral sammenkoblingsbusbar 880-10146 eller 880–9720* fra power-skab til power-skab |
1  |
|
| Sammenkoblings-busbar 0M-140035 fra power-skab til power-skab (batteri +) |
1  |
|
| Udgangssammenkoblingsbusbar 0M-97886 fra power-skab til power-skab |
3  |
|
| Sammenkoblings-busbar 0M-819336 fra power-skab til power-skab (batteri -) |
1  |
|
| Indgangssammenkoblingsbusbar 0M-97885 fra power-skab til power-skab |
3  |
|
| M10-møtrik med spændeskive
803–1005
|
24 |
|
| M10x35
sekskantet torx med spændeskive
803–8587
|
12 |
