ULP 系统介绍

使用 ULP（通用逻辑插头）系统构建一种为断路器整合了计量、通讯和操作辅助功能的配电解决方案。

注释	描述	ULP 系统的一部分
A	用于 8 个设备的 FDM128 Ethernet 显示器	–
B	用于单个电路断路器的 FDM121 前显示模块	✔
C	用于单个断路器的 IFE Ethernet 接口	✔
D	IFE Ethernet 配电盘服务器	✔
E	用于单个断路器的 IFM Modbus-SL 接口	✔
F	用于单个断路器的 IO 输入/输出应用程序模块	✔
G	MasterPact MTZ 抽出式断路器	✔
H	MasterPact MTZ 固定式断路器	✔
I	MasterPact NT/NW 断路器	✔
J	ComPacT NS 断路器	✔
K	ComPacT NSX 断路器	✔
L	用于 MasterPact MTZ 断路器的 ULP 端口模块	✔
M	用于单个 MasterPact MTZ 抽出式断路器的 EIFE 嵌入式 Ethernet 接口	✔
N	ULP 接线端子	✔
O	RJ45 插头/插头 ULP 线缆	✔
P	断路器 BCM ULP 线缆	✔
Q	NSX 线缆	✔
R	Ethernet 开关	–
S	Panel Server	–
T	BCM ULP 断路器通讯模块	✔
U	ULP 端口模块与 EIFE 接口之间的连接线	✔
V	用于 MasterPact MTZ 断路器的 MicroLogic X 控制单元	✔
W	用于 MasterPact NT/NW 和 ComPacT NS 断路器的MicroLogic 脱扣单元	✔
X	用于 ComPacT NSX 断路器的MicroLogic 5、6 或 7 脱扣单元	✔
Y	使用带有 EPC 软件的 PC 测试和调试 IMUs	✔

使用 ULP 系统来增强 ComPacT NSX 、ComPacT NS 、MasterPact NT/NW 和 MasterPact MTZ 断路器的功能，具体采用以下方式：

ULP 系统让断路器成为计量和监管工具，从而提升能效，并能够：

模块化单元是包含了可在电气设备中执行某一功能（进线保护、电机命令以及控制）的一个或多个产品的机械和电气组件。模块化单元可轻松地安装在电气设备中。

其内部通讯部件（例如，MicroLogic ™ 脱扣单元）和外部 ULP 模块（例如，IO 模块）连接到一个通讯接口（IFM、IFE 或 EIFE 取决于断路器类型）的断路器被称为 IMU。

示例 1： IMU 由一个与 IFM 接口相连的固定式 ComPacT NSX 断路器和一个 FDM121 显示器组成。

示例 2： IMU 由一个与用于抽架管理的单个 IO 模块相连的抽出式 ComPacT NSX 断路器和一个 IFE 接口组成。

示例 1： IMU 由一个与 IFM 接口相连的固定式电气操作 MasterPact NT 断路器和一个 FDM121 显示器组成。

示例 2： IMU 由一个与用于抽架管理的单个 IO 模块相连的抽出式 MasterPact NT 断路器和一个 IFE 接口组成。

A	用于单个断路器或 IFE Ethernet 配电盘服务器的 IFE Ethernet 接口
B	ULP 接线端子
C	RJ45 插头/插头 ULP 线缆
D	断路器 BCM ULP 线缆
E	断路器断开位置触点 (CD)
F	断路器抽架
G	BCM ULP 断路器通讯模块
H	抽出式断路器
I	抽出式端子块
J	断路器连接位置触点 (CE)
K	断路器测试位置触点 (CT)
L	用于单个断路器的 IO 输入/输出应用程序模块

示例 1： IMU 由一个与单个 IO 模块相连的固定式 MasterPact MTZ 断路器和一个 IFE 接口组成。

A	用于单个断路器或 IFE Ethernet 配电盘服务器的 IFE Ethernet 接口
B	ULP 接线端子
C	用于单个断路器的 IO 输入/输出应用程序模块
D	RJ45 插头/插头 ULP 线缆
E	ULP 端口模块
F	MasterPact MTZ 固定式断路器

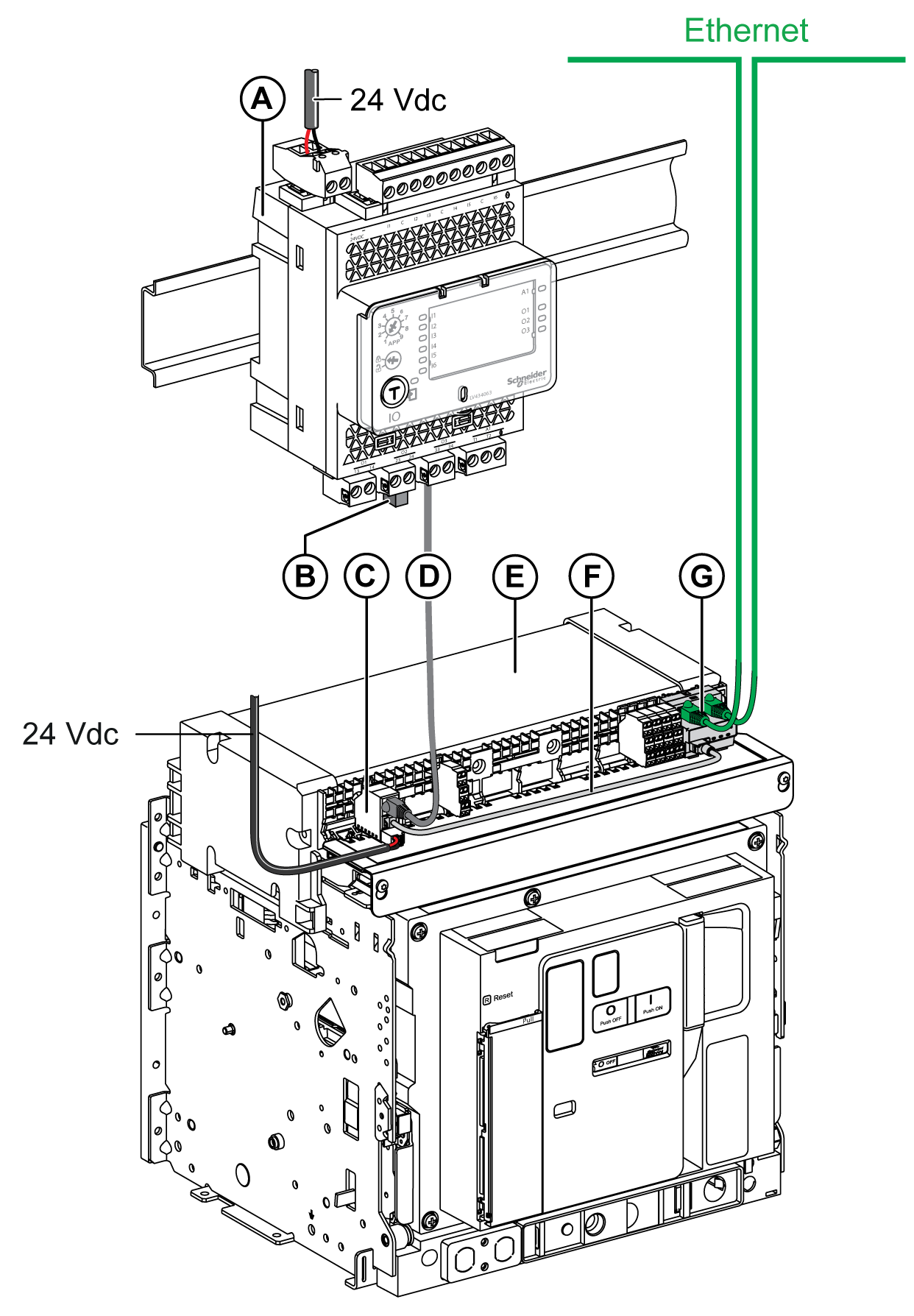

示例 2： IMU 由一个与 EIFE 接口相连的抽出式 MasterPact MTZ 断路器和一个 IO 模块组成。

A	用于单个断路器的 IO 输入/输出应用程序模块
B	ULP 接线端子
C	ULP 端口模块
D	RJ45 插头/插头 ULP 线缆
E	MasterPact MTZ 抽出式断路器
F	ULP 端口模块与 EIFE 接口之间的连接线
G	用于单个 MasterPact MTZ 抽出式断路器的 EIFE 嵌入式 Ethernet 接口
