Convenzione dei simboli FP
È possibile impostare la convenzione del segno FP modificando la modalità HMI su IEC o IEEE.

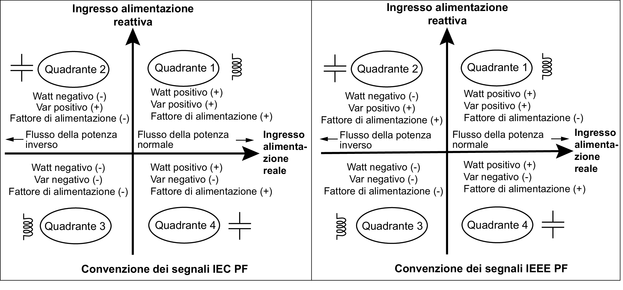

Convenzione dei simboli FP: IEC
Il simbolo FP dipende esclusivamente dalla direzione del flusso di potenza attiva (P) ed è indipendente dal carico induttivo o capacitivo.
Il FP è positivo in caso di flusso normale (positivo) di potenza reale (P), ossia quando la potenza reale (P) confluisce in un carico, ovvero l'energia viene consumata dal carico.
Il FP è negativo in caso di flusso di potenza reale (P) inverso (negativo), ossia quando la potenza reale (P) fuoriesce dal carico, ovvero l'energia viene generata dal carico.
-
Quadrante 1 e 4: potenza attiva positiva (+kW), il simbolo FP è positivo (+).
-
Quadrante 2 e 3: potenza attiva negativa (-kW), il simbolo FP è negativo (-).
Convenzione dei simboli FP: IEEE
Il simbolo FP dipende esclusivamente dalla natura del carico (capacitivo o induttivo). In questo caso, è indipendente dalla direzione del flusso di potenza reale (P).
-
Per un carico capacitivo (FP in anticipo, quadrante 2 e 4), il segno FP è positivo (+).
-
Per un carico induttivo (FP in ritardo, quadrante 1 e 3), il segno FP è negativo (-).
