Comandos get y reset de MicroLogic X

Obtener fecha y hora Obtener fecha y hora

768

No se requiere contraseña

Restablecer eventos Restablecer eventos

50056

Administrador u operador

Obtener eventos Procedimiento de obtención de eventos

50560

No se requiere contraseña

Obtener lista de Digital Modules Obtener lista de Digital Modules

50816

No se requiere contraseña

Obtener detalles de Digital Modules digitales Obtener detalles de Digital Module

50817

No se requiere contraseña.

0x1F3F

8000

–

INT16U

768

Código del comando solicitado

0x1F40

8001

–

INT16U

10

Número de parámetros del comando

0x1F41

8002

–

INT16U

5376 (0x1500)

Destino del comando

0x1F42

8003

–

INT16U

0

Tipo de seguridad del comando

0x1F43-0x1F44

8004-8005

–

OCTET STRING

0

Contraseña del comando = 0 (no se requiere contraseña)

0x1F53

8020

–

INT16U

768

Último código de comando

0x1F54

8021

–

INT16U

–

Estado del comando:

• 0 = Comando correcto

• Otro valor = comando con error

0x1F55

8022

–

INT16U

8

Número de bytes devueltos

0x1F56-0x1F59

8023-8026

–

XDATE

–

Fecha y hora actual de la fuente

0x1F3F

8000

–

INT16U

50056

Código del comando solicitado

0x1F40

8001

–

INT16U

10

Número de parámetros del comando

0x1F41

8002

–

INT16U

5377

Destino del comando

0x1F42

8003

–

INT16U

1

Tipo de seguridad del comando

0x1F43-0x1F44

8004-8005

–

OCTET STRING

0

Contraseña del comando: Contraseña de perfil de usuario del administrador u operador

0x1F3F

8000

–

INT16U

50560

–

Código del comando solicitado

0x1F40

8001

–

INT16U

27

–

Número de parámetros del comando

0x1F41

8002

–

INT16U

5377 (0x1501)

–

Destino del comando

0x1F42

8003

–

INT16U

0

–

Tipo de seguridad del comando

0x1F43-0x1F44

8004-8005

–

OCTET STRING

0

–

Contraseña del comando = 0 (no se requiere contraseña)

0x1F45

8006

–

INT16U

–

–

Registro de eventos solicitado

0

Disparo

1

Protección

2

Diagnóstico

3

Medición

4

Configuración

5

Funcionamiento

6

Comunicación

7-15

Reservado

0x1F46

8007

–

INT16U

0-2

–

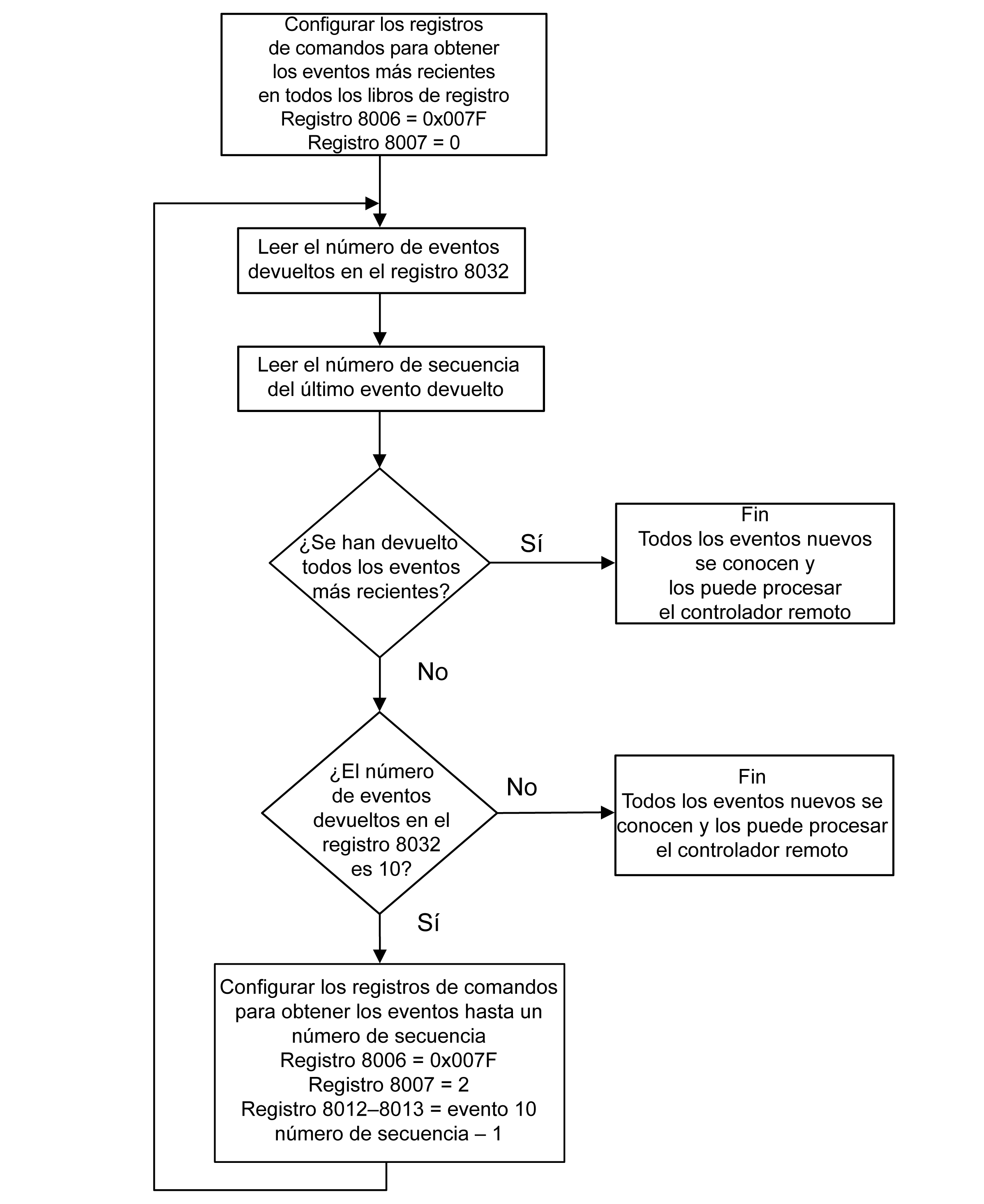

Método de obtención de eventos solicitadoProcedimiento de obtención de eventos:

• 0 = Eventos más recientes

• 1 = Eventos hasta una fecha

• 2 = Eventos hasta un número de secuencia

0x1F47-0x1F4A

8008-8011

–

DATETIME

–

–

Fecha y hora del evento solicitado (solo para el método 1)

0x1F4B–0x1F4C

8012-8013

–

INT32U

–

–

Número de secuencia de evento solicitada (solamente para el método 2)

0x1F4D

8014

–

INT16U

–

–

Gravedad del evento solicitado

0-7

Reservado

8

Baja

9

Media

10

Alta

11-15

Reservado

0x1F53

8020

–

INT16U

50560

–

Último código de comando

0x1F54

8021

–

INT16U

–

–

Estado del comando:

• 0 = Comando correcto

• Otro valor = comando con error

0x1F55

8022

–

INT16U

–

–

Número de bytes devueltos

0x1F56

8023

–

INT16U

–

–

Registro de eventos respondidos

0

Disparo

1

Protección

2

Diagnóstico

3

Medición

4

Configuración

5

Funcionamiento

6

Comunicación

7-15

Reservado

0x1F57

8024

–

INT16U

0 - 2

–

Método de obtención de eventos de respuesta:

• 0 = Eventos más recientes

• 1 = Eventos hasta una fecha

• 2 = Eventos hasta un número de secuencia

0x1F5E

8031

–

INT16U

–

–

Gravedad del evento de respuesta

0-7

Reservado

8

Baja

9

Media

10

Alta

11-15

Reservado

0x1F5F

8032

–

INT16U

0-10

–

MSB: número de eventos devueltos

0-1

–

LSB: eventos restantes

• 0 = No hay más eventos que obtener

• 1 = Más eventos que obtener

0x1F60

8033

–

INT16U

1013-25630

–

Primer código de evento Características del evento.

0x1F61-0x1F64

8034-8037

–

DATETIME

–

–

Marca de tiempo del primer evento

0x1F65

8038

–

INT16U

–

–

Calidad de marca de tiempo del primer evento

0x1F66-0x1F67

8039-8040

–

INT32U

–

–

Número de secuencia del primer evento

0x1F68

8041

–

INT16U

–

–

MSB: estado del primer evento

• 1 = Ocurrencia

• 2 = Finalización

• 3 = Impulso

LSB: Reservado

0x1F69

8042

–

INT16U

1-255

–

Primer libro de registro de eventos

0

Disparo

1

Protección

2

Diagnóstico

3

Medición

4

Configuración

5

Funcionamiento

6

Comunicación

7-15

Reservado

0x1F6A

8043

–

INT16U

–

–

Gravedad del primer evento

0-7

Reservado

8

Baja

9

Media

10

Alta

11-15

Reservado

0x1F6B-0x1F75

8044-8054

–

INT16U

–

–

Características del evento 2 (igual que el evento 1)

0x1F76-0x1F80

8055-8065

–

INT16U

–

–

Características del evento 3 (igual que el evento 1)

0x1F81-0x1F8B

8066-8076

–

INT16U

–

–

Características del evento 4 (igual que el evento 1)

0x1F8C-0x1F96

8077-8087

–

INT16U

–

–

Características del evento 5 (igual que el evento 1)

0x1F97-0x1FA1

8088-8098

–

INT16U

–

–

Características del evento 6 (igual que el evento 1)

0x1FA2-0x1FAC

8099-8109

–

INT16U

–

–

Características del evento 7 (igual que el evento 1)

0x1FAD-0x1FB7

8110-8120

–

INT16U

–

–

Características del evento 8 (igual que el evento 1)

0x1FB8-0x1FC2

8121-8131

–

INT16U

–

–

Características del evento 9 (igual que el evento 1)

0x1FC3-0x1FCD

8132-8142

–

INT16U

–

–

Características del evento 10 (igual que el evento 1)

0x1F3F

8000

–

INT16U

50816

Código del comando solicitado

0x1F40

8001

–

INT16U

12

Número de parámetros del comando

0x1F41

8002

–

INT16U

5377 (0x1501)

Destino del comando

0x1F42

8003

–

INT16U

0

Tipo de seguridad del comando

0x1F43-0x1F44

8004-8005

–

OCTET STRING

0

Contraseña del comando = 0 (no se requiere contraseña)

0x1F45-0x1F46

8006

–

INT16U

0

Todos los Digital Modules

0x1F53

8020

–

INT16U

50816

Último código de comando

0x1F54

8021

–

INT16U

–

Estado del comando:

• 0 = Comando correcto

• Otro valor = comando con error

0x1F55

8022

–

INT16U

–

Número de bytes devueltos

0x1F56

8023

–

INT16U

0

Todos los Digital Modules

0x1F57

8024

–

INT16U

0-14

Número de Digital Modules devueltos

0x1F58

8025

–

INT16U

1-13

15

Entrada de identificador de firmware del primer Digital Module:

• 1 = Disparo de WFC orientado

• 2 = Energía por fase

• 3 = Rangos de armónicos

• 4 = Asistencia para el restablecimiento de la alimentación

• 5 = Asistencia para recierre

• 6 = Protección contra tensión ANSI 27/59

• 7 = Protección contra potencia inversa ANSI 32P

• 8 = Alarma de defecto a tierra o alarma de diferencial ANSI 51N/51G

• 9 = Protección ERMS

• 10 = Conjunto de datos heredado

• 11 = Protección contra frecuencia ANSI 81

• 12 = Protección contra sobrecorriente direccional ANSI 67

• 13 = IEC 61850 para MasterPact MTZ

• 15 = Protección contra sobrecorriente IDMTL ANSI 51

0x1F59

8026

–

INT16U

1-13

15

Entrada de identificador de firmware del segundo módulo digital

0x1F5A

8027

–

INT16U

1-13

15

Entrada de identificador de firmware del tercer módulo digital

0x1F5B

8028

–

INT16U

1-13

15

Entrada de identificador de firmware del cuarto módulo digital

0x1F5C

8029

–

INT16U

1-13

15

Entrada de identificador de firmware del quinto módulo digital

0x1F5D

8030

–

INT16U

1-13

15

Entrada de identificador de firmware del sexto módulo digital

0x1F5E

8031

–

INT16U

1-13

15

Entrada de identificador de firmware del séptimo módulo digital

0x1F5F

8032

–

INT16U

1-13

15

Entrada de identificador de firmware del octavo módulo digital

0x1F60

8033

–

INT16U

1-13

15

Entrada de identificador de firmware del noveno módulo digital

0x1F61

8034

–

INT16U

1-13

15

Entrada de identificador de firmware del décimo módulo digital

0x1F62

8035

–

INT16U

1-13

15

Entrada de identificador de firmware del undécimo módulo digital

0x1F63

8036

–

INT16U

1-13

15

Entrada de identificador de firmware del duodécimo módulo digital

0x1F64

8037

–

INT16U

1-13

15

Entrada de identificador de firmware del decimotercer módulo digital

0x1F65

8038

–

INT16U

1-13

15

Entrada de identificador de firmware del decimocuarto módulo digital

0x1F3F

8000

–

INT16U

50817

Código del comando solicitado

0x1F40

8001

–

INT16U

12

Número de parámetros del comando

0x1F41

8002

–

INT16U

5377 (0x1501)

Destino del comando

0x1F42

8003

–

INT16U

0

Tipo de seguridad del comando

0x1F43-0x1F44

8004-8005

–

OCTET STRING

0

Contraseña del comando = 0 (no se requiere contraseña)

0x1F45-0x1F46

8006

–

INT16U

1-13

15

Entrada de Digital Module solicitada:

• 1 = Disparo de WFC orientado

• 2 = Energía por fase

• 3 = Rangos de armónicos

• 4 = Asistencia para el restablecimiento de la alimentación

• 5 = Asistencia para recierre

• 6 = Protección contra tensión ANSI 27/59

• 7 = Protección contra potencia inversa ANSI 32P

• 8 = Alarma de defecto a tierra o alarma de diferencial ANSI 51N/51G

• 9 = Protección ERMS

• 10 = Conjunto de datos heredado

• 11 = Protección contra frecuencia ANSI 81

• 12 = Protección contra sobrecorriente direccional ANSI 67

• 13 = IEC 61850 para MasterPact MTZ

• 15 = Protección contra sobrecorriente IDMTL ANSI 51

0x1F53

8020

–

INT16U

50817

Último código de comando

0x1F54

8021

–

INT16U

–

Estado del comando:

• 0 = Comando correcto

• Otro valor = comando con error

0x1F55

8022

–

INT16U

124

Número de bytes devueltos

0x1F56

8023

–

INT16U

1-13

15

Entrada de Digital Module respondida:

• 1 = Disparo de WFC orientado

• 2 = Energía por fase

• 3 = Rangos de armónicos

• 4 = Asistencia para el restablecimiento de la alimentación

• 5 = Asistencia para recierre

• 6 = Protección contra tensión ANSI 27/59

• 7 = Protección contra potencia inversa ANSI 32P

• 8 = Alarma de defecto a tierra o alarma de diferencial ANSI 51N/51G

• 9 = Protección ERMS

• 10 = Conjunto de datos heredado

• 11 = Protección contra frecuencia ANSI 81

• 12 = Protección contra sobrecorriente direccional ANSI 67

• 13 = IEC 61850 para MasterPact MTZ

• 15 = Protección contra sobrecorriente IDMTL ANSI 51

0x1F57-0x1F5E

8024-8031

–

OCTET STRING

–

Código de producto de Digital Module (referencia comercial)

0x1F5F-0x1F86

8032-8071

–

OCTET STRING

–

Nombre de modelo de Digital Module

0x1F87-0x1F8C

8072-8077

–

OCTET STRING

–

Revisión del firmware de Digital Module

0x1F8D

8078

–

–

–

Reservado

0x1F8E

8079

–

INT16U

–

MSB: tipo de licencia de Digital Module

• 0 = Sin licencia instalada

• 1 = Licencia temporal instalada

• 2 = Licencia permanente instalada

LSB: activación de Digital Module

• 0 = desactivado

• 1 = activado

0x1F8F

8080

Días

INT16U

0-65534

Días restantes de licencia de Digital Module (solo para instalaciones de licencia temporal)

0x1F90-0x1F93

8081-8084

–

–

–

Reservado
