Emparelhar o módulo antidisparo com o Schneider Charge

Pode emparelhar o Módulo antidisparo e o Charge da Schneider entre si para evitar distúrbios entre os dois.

IMPORTANTE:

Certifique-se de que a instalação do Módulo antidisparo e do Charge da Schneider estão concluídos de acordo com o manual de instalação.
Não desligue a fonte de alimentação durante o processo de emparelhamento.

Ative o modo de emparelhamento no módulo antidisparo como referido abaixo:
1. Para o módulo EVAxHPC1:
  Ligue o módulo e depois prima o botão COM durante 5 s para entrar no modo de emparelhamento.
  Todos os LED piscam a verde.
2. Para o módulo EVA2HPC3:
  Utilize primeiro uma chave de fendas e o último interruptor DIP na posição ligado e, a seguir, ligue o módulo.
  Apenas o LED do sistema pisca a verde.

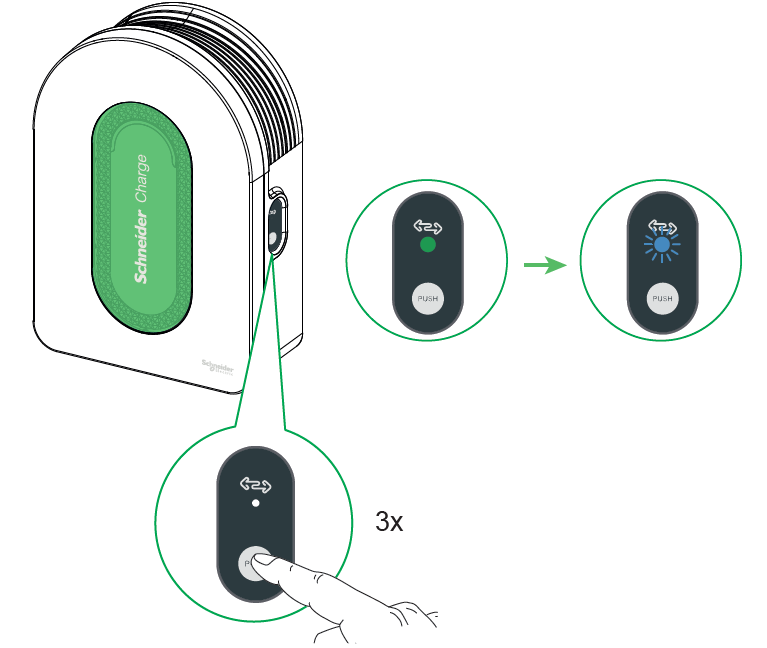

Ligar o Schneider Charge. Quando o LED lateral ficar verde, prima o botão Empurrar 3 vezes no Schneider Charge para ativar o modo de emparelhamento.
O LED lateral pisca a azul.

Quando ambos estiverem no modo de emparelhamento, aguarde alguns minutos até se ligarem entre si.

Com o emparelhamento bem-sucedido:

No módulo EVAxHPC1, tanto o LED Pico como o LED Executar ficam ambos verde fixo.
No módulo EVA2HPC3, o LED do Sistema pisca a verde enquanto o LED de Comunicação fica verde fixo.
No Schneider Charge, o LED lateral fica verde fixo.

NOTA: Após o emparelhamento bem-sucedido, defina o limite de corrente máx. no módulo antidisparo, consulte o respetivo manual de instalação.

Introduza o modo de emparelhamento conforme mencionado acima e siga o procedimento abaixo para desemparelhar ou abortar o modo de emparelhamento:

No módulo EVAxHPC1, antes do emparelhamento bem-sucedido prima o botão COM uma vez para abortar.
No módulo EVA2HPC3, defina outra amperagem de corrente antes do emparelhamento bem-sucedido utilizar o interruptor DIP.
Na Schneider Charge, prima o botão lateral 5 segundos para abortar.

NOTA: Recomenda-se que execute separadamente o processo de desemparelhamento para o antidisparo e a estação de carregamento.
