Klargjøre UPSen for øvre kabelinnføring
 FARE |
|---|
|
fare for elektrisk støt, eksplosjon eller lysbue
Du må ikke bore eller skjære hull når pakningsplatene
er installert, eller bore eller skjære hull i nærheten av
kabinettet.
Hvis du ikke følger disse instruksjonene, vil det medføre død eller alvorlig skade.
|
- Klargjøre for strømkabler:

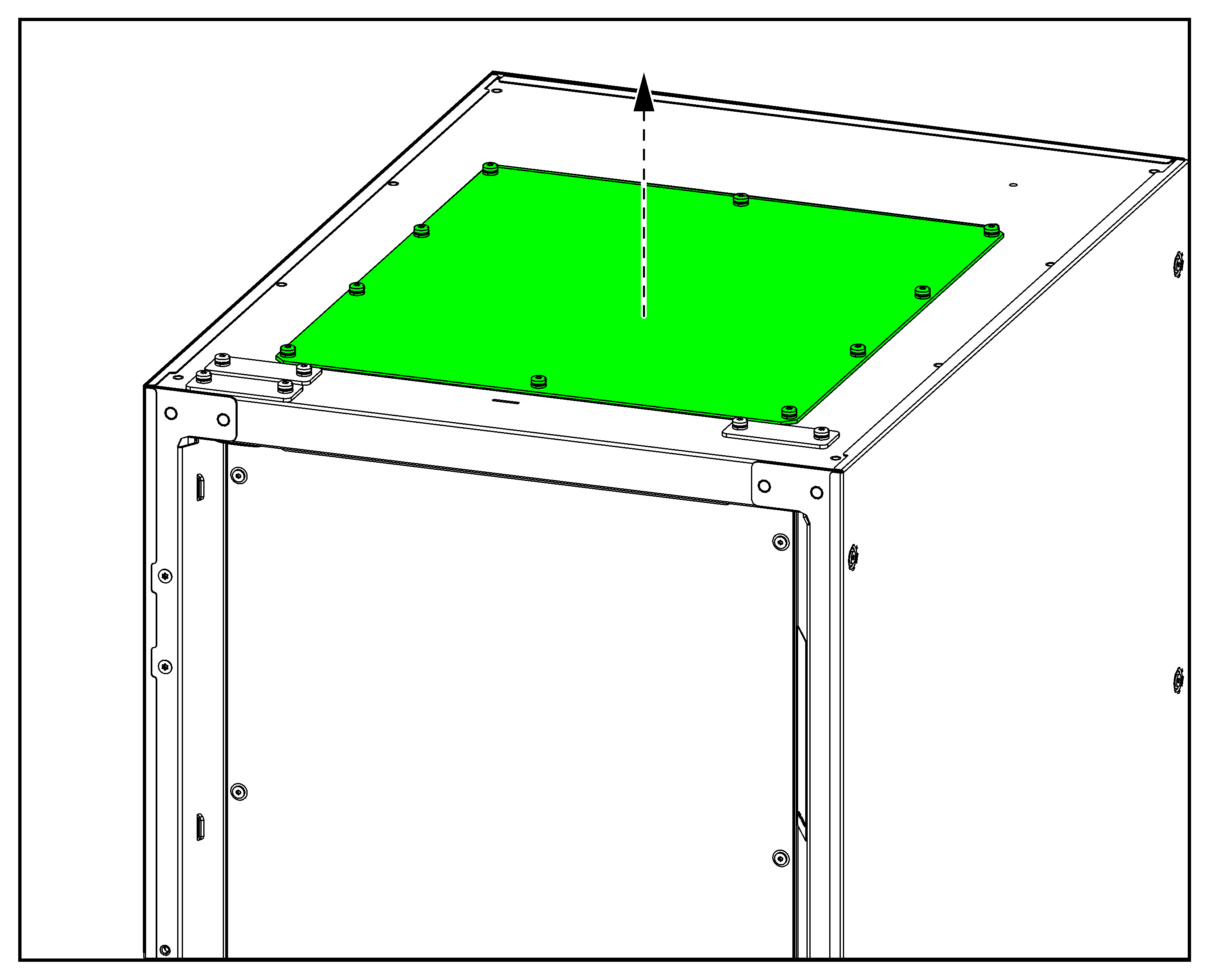

- Fjern pakningsplaten fra toppen av UPSen.
- Bor eller skjær ut hull til kabler eller installasjonsrør i pakningsplatene. Installer installasjonsrør (ikke inkludert), hvis aktuelt.
- Monter pakningsplatene igjen.
- Fjern det indre frontdekselet fra UPSen.
UPS med én intern lastbryter
UPS med fire interne lastbrytere
- Fjern det bakre panelet fra UPSen.
Vist bakfra
- Fjern signalkabeldekslet fra toppen av UPSen.
- Gjør ett av følgende:
- Installer de inkluderte kabelbørstene fra maskinvaresettet,
ELLER
- Bor hull i signalkabeldekslene. Installer installasjonsrør
(ikke inkludert), hvis aktuelt. Sett på plass signalkabeldekslet.
- Installer de inkluderte kabelbørstene fra maskinvaresettet,
ELLER
- Fjern dekselet fra signalkabelterminalene.
- Før signalkablene som vist for å skille Class 2/SELV-kabler fra non-Class
2/non-SELV-kabler.MERK: For mer informasjon om plasseringene til Class 2/SELV- og non-Class 2/non-SELV-kablene, se Kople til signalkabler.
