Versione firmware 001.002.000

Nuove funzionalità

Aggiunta di dispositivi supportati:
- Sensori HeatTag
- Ausiliari di segnalazione wireless per interruttori ComPacT e PowerPacT
- Sensori di energia 2P PowerLogic Tag
- Sensori wireless CO₂
- Sensori wireless di temperatura e umidità
- PowerTag A (EwSenseTemp) sensore
- Sensori wireless di temperatura PowerTag Ambient
Aggiunta di topologia di rete separata
Aggiunta del protocollo client Modbus TCP/IP
Aggiunta di ingressi digitali per monitorare lo stato dei contatti esterni o come contatore di impulsi
Aggiunta di pagine Web di EcoStruxure Panel Server per il monitoraggio
Miglioramento del tempo di risposta tipico alla richiesta Modbus/TCP IP per un dispositivo wireless IEEE 802.15.4
Miglioramento del tempo di risposta massimo alla richiesta Modbus/TCP IP per un dispositivo wireless IEEE 802.15.4

Problemi noti

La modalità separata è configurata per separare i dispositivi Modbus TCP/IP a valle collegati sulla porta ETH1 dai sistemi di comunicazione a monte collegati sulla porta ETH2. Con la versione firmware corrente, è possibile accedere solo ai dati dei dispositivi Modbus TCP/IP a valle dalle pagine Web integrate di EcoStruxure Panel Server. Un software di monitoraggio collegato alla porta ETH1 che utilizza Modbus TCP/IP non sarà in grado di accedere ai dispositivi Modbus TCP/IP collegati alla porta ETH2. Per tali applicazioni, utilizzare solo la modalità commutata.

Quando è presente un allarme attivo (come riportato nel registro Modbus) per un PowerTag Energy M250/M630 per un interruttore ComPacT NSX tripolare, un PowerTag Energy F160, una PowerTag Rope o una PowerLogic Tag Rope (vedere i codici prodotto nella tabella seguente), l'allarme è ancora attivo sebbene il valore dell'impostazione ENVT (External Neutral Voltage Tap) venga modificato mediante le pagine Web di EcoStruxure Panel Server o il software EcoStruxure Power Commission.

Per risolvere questo problema, riavviare EcoStruxure Panel ServerUniversal (vedere DOCA0172IT EcoStruxure Panel Server - Guida utente per la procedura dettagliata).

L'allarme per la protezione della tensione da fase a neutro è uno dei seguenti:

Sottotensione 80% su fase-neutro
Sovratensione 120% su fase-neutro

La tabella seguente elenca i dispositivi interessati dal problema:

Dispositivi	Codice prodotto
PowerTag M250 3P 250A	LV434020
PowerTag M250 3P+N 250A	LV434021
PowerTag M630 3P 630A	LV434022
PowerTag M630 3P+N 630A	LV434023
PowerTag F160 3P/3P+N	A9MEM1580
PowerTag Rope 200 A 3P/3P+N	A9MEM1590
PowerTag Rope 600 A 3P/3P+N	A9MEM1591
PowerTag Rope 1000 A 3P/3P+N	A9MEM1592
PowerTag Rope 2000 A 3P/3P+N	A9MEM1593
PowerLogic Tag Rope 120A 3P	PLTR1203P
PowerLogic Tag Rope 600A 3P	PLTR6003P
PowerLogic Tag Rope 1000A 3P	PLTR10003P
PowerLogic Tag Rope 2000A 3P	PLTR20003P

Quando è presente un allarme attivo (come riportato nel registro Modbus) per un PowerTag Energy 1P+N, un PowerLogic Tag 1 P o 2P, o un Acti9 Active iC40 o iC60, l'allarme è ancora attivo anche se il valore dell'impostazione di Sequenza fase viene modificato tramite le pagine Web di EcoStruxure Panel Server o il software EcoStruxure Power Commission.

Per risolvere questo problema, riavviare EcoStruxure Panel ServerUniversal (vedere DOCA0172IT EcoStruxure Panel Server - Guida utente per la procedura dettagliata).

L'allarme sulla sequenza di fase è uno dei seguenti:

Sottotensione 80%
Sovratensione 120%
Sovracorrente oltre il 45%, 50% o 80% della corrente nominale
La corrente di carico è 0 A

La tabella seguente elenca i dispositivi interessati dal problema:

Dispositivi	Codice prodotto
PowerTag A9 P63 1P+N Superiore	A9MEM1560
PowerTag A9 P63 1P+N Superiore	A9MEM1561
PowerTag A9 P63 1P+N Inferiore	A9MEM1562
PowerTag A9 P63 1P+N Inferiore RCBO	A9MEM1563
PowerTag A9 F63 1P+N 110V	A9MEM1564
PowerLogic Tag QO 10-30A 1P+N	PLTQO301P
PowerLogic Tag QO 35-60A 1P+N	PLTQO601P
PowerLogic Tag E-Frame 10-60A 1P+N	PLTE601P
PowerLogic Tag QO 10-30A 2P	PLTQO302P
PowerLogic Tag QO 35-60A 2P	PLTQO602P
PowerLogic Tag E-Frame 10-60A 2P	PLTE602P
Acti9 Active iC40 e iC60	A9TAA●●●●, A9TAB●●●●, A9TDEC●●●, A9TDFC●●●, A9TDFD●●●, A9TPDD●●●, A9TPED●●●, A9TYAE●●●, A9TYBE●●●

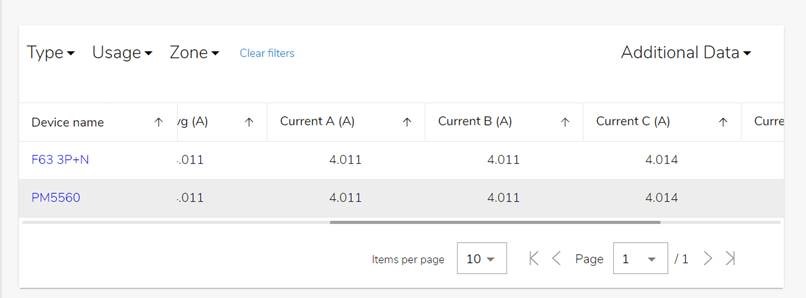

Nei sistemi con dispositivi Modbus e wireless, la vista tabella delle misurazioni può visualizzare, in alcuni rari casi, lo stesso valore delle misurazioni per i dispositivi wireless come per i dispositivi Modbus, come mostrato di seguito:

Questo problema si trova solo all'interno di questa pagina e non influisce sulle misurazioni riportate sul registro Modbus al sistema a monte, né sulle misurazioni riportate nella pagina Web del singolo dispositivo.

Questo problema non riguarda i sistemi con solo dispositivi wireless o solo dispositivi Modbus.

Per risolvere il problema, seguire questa procedura:
- Per sistemi con più dispositivi wireless di quelli Modbus (ad esempio, 10 dispositivi wireless e 5 dispositivi Modbus):
1. Rimuovere tutti i dispositivi dal progetto.
2. Aggiungere tutti i dispositivi Modbus.
3. Aggiungere tutti i dispositivi wireless.
4. Rimuovere di nuovo solo i dispositivi wireless.
5. Aggiungere di nuovo tutti i dispositivi wireless.
- Per sistemi con più dispositivi Modbus di quelli wireless (ad esempio, 10 dispositivi Modbus e 5 dispositivi wireless):
1. Rimuovere tutti i dispositivi dal progetto.
2. Aggiungere tutti i dispositivi wireless.
3. Aggiungere tutti i dispositivi Modbus.
4. Rimuovere di nuovo solo i dispositivi Modbus.
5. Aggiungere tutti i dispositivi Modbus.
- Per sistemi con lo stesso numero di dispositivi Modbus e wireless (ad esempio, 5 dispositivi Modbus e 5 dispositivi wireless):
1. Rimuovere tutti i dispositivi dal progetto.
2. Aggiungere tutti i dispositivi wireless.
3. Aggiungere tutti i dispositivi Modbus.
4. Rimuovere di nuovo solo i dispositivi Modbus.
5. Aggiungere tutti i dispositivi Modbus.

Caratteristiche

La tabella seguente presenta la disponibilità delle funzionalità su EcoStruxure Panel ServerUniversal nella versione firmware 001.002.000.

Disponibile

Non disponibile

Caratteristiche		Disponibilità
Funzionalità	Topologia di rete separata
	Topologia di rete commutata
	Collegamento al controllo perimetrale (EcoStruxure Power Monitoring Expert, EcoStruxure Power Operation,EcoStruxure Building Operation, qualunque sistema di gestione degli edifici o sistema di monitoraggio o supervisione di terzi)
	Pagine Web integrate per la diagnostica
	Pagine Web integrate per il monitoraggio di tutti i dispositivi supportati (vedere i codici prodotto nel capitolo Dispositivi supportati).
Wi-Fi	2,4 GHz
	5 GHz
	Antenna Wi-Fi esterna
Comunicazione IEEE 802.15.4	Numero max di dispositivi wireless Fino a 30 dispositivi wireless come combinazione di sensori PowerTag Energy, sensori di energia PowerLogic Tag, Acti9 Active, ausiliari di segnalazione wireless per interruttori ComPacT e PowerPacT, sensori wireless di CO₂, sensori wireless di temperatura e umidità, PowerTag A PowerTag Ambient, sensori ambientali Easergy TH110/CL110 e HeatTagPowerLogic con un massimo di: 20 sensori di energia PowerTag o PowerLogic Tag oppure Acti9 Active 3 HeatTagPowerLogic 6 ausiliari di segnalazione wireless per interruttori ComPacT e PowerPacT o fino a 65 sensori ambientali Easergy TH110/CL110
Ingressi digitali
Configurazione	Software EcoStruxure Power Commission
	Pagine Web integrate per la configurazione delle impostazioni Ethernet e Modbus
	Gestione utenti: utente singolo
Protocolli	Server Modbus TCP/IP
	Client Modbus TCP/IP
	Client DHCP
	Server DHCP
	DPWS
	HTTPS

Prestazioni e limitazioni

Il tempo di risposta tipico per una richiesta Modbus/TCP IP per un dispositivo wireless IEEE 802.15.4 è 30 ms.
Il tempo massimo di risposta alla richiesta Modbus/TCP IP per un dispositivo wireless IEEE 802.15.4 è 1 s, impostare di conseguenza il timeout del client Modbus/TCP.
La latenza tipica di EcoStruxure Panel Server tra la richiesta Modbus TCP/IP inoltrata alla rete Modbus RS485 è 10 ms.
Il numero massimo di connessioni concorrenti Modbus/TCP è 32.
