Δρομολογήστε τα καλώδια σήματος μεταξύ του ερμαρίου I/O και των ερμαρίων τροφοδοσίας
ΕΙΔΟΠΟΙΗΣΗ: Μην συνδέσετε
τα καλώδια σήματος.
Τα καλώδια σήματος
θα συνδεθούν
από τη Schneider Electric κατά
τη διάρκεια
της υπηρεσίας
συναρμολόγησης.
- Αφαιρέστε
τις υποδεικνυόμενες
πλάκες από το
ερμάριο I/O και
όλα τα ερμάρια
τροφοδοσίας.
- Δρομολογήστε
το καλώδιο σήματος
0W11379 από το X0002 στο
ερμάριο τροφοδοσίας
2 στο X0001 στο ερμάριο
τροφοδοσίας
1.
- Δρομολογήστε
το καλώδιο σήματος
0W13003 που έχει συνδεθεί
προηγουμένως
στη δεξιά πλευρά
του ερμαρίου
I/O στο X0002 στο ερμάριο
τροφοδοσίας
1.
- Ανοίξτε την
αριστερή εσωτερική
πόρτα και αφαιρέστε
την πλάκα που
υποδεικνύεται
από την πόρτα.

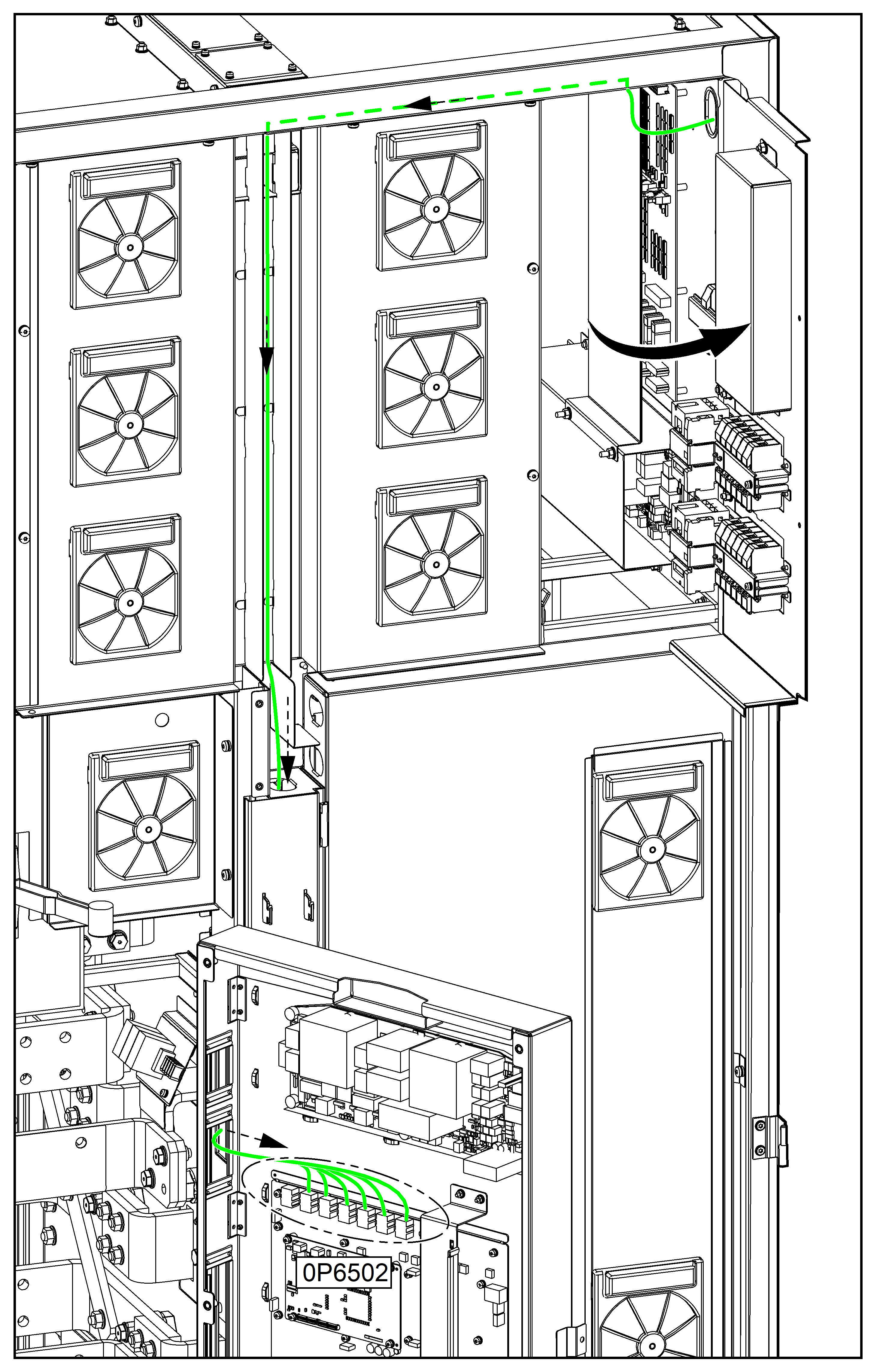

- Δρομολογήστε
τα καλώδια σήματος
0W13022 (ερμάρια τροφοδοσίας
1-3) και 0W13010 (ερμάρια
τροφοδοσίας
4-6) από τα τερματικά
J1005 στα ερμάρια
τροφοδοσίας
έως το ερμάριο
I/O.ΕΙΔΟΠΟΙΗΣΗ: Το μέγιστο εύρος κάμψης είναι 50 mm.
- Δρομολογήστε
τα καλώδια σήματος
0W13022 και 0W13010 στον
πίνακα 0P6502 στην
αριστερή πόρτα.
