Collegare i cavi di alimentazione dell'UPS con quattro interruttori interni
| AVVISO |
|---|
|
PERICOLO DI DANNEGGIAMENTO DELL'APPARECCHIATURA
Per garantire una corretta condivisione del carico in
un sistema in parallelo durante il funzionamento in modalità
bypass:
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.
|

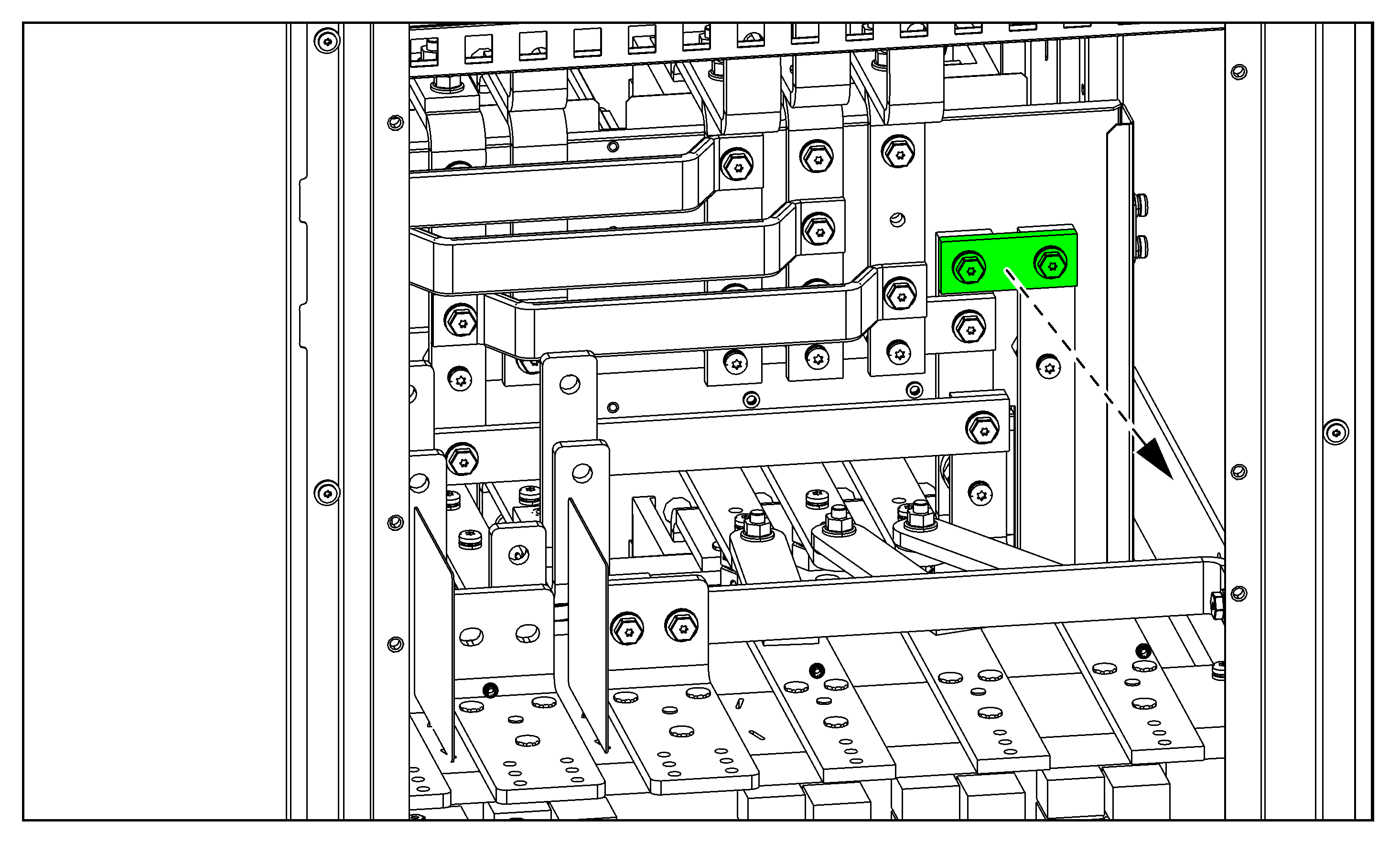

- Solo se i codici/regolamenti locali richiedono la rimozione
del ponticello del neutro: Rimuovere il ponticello del neutro
(880-74129). Il ponticello del neutro serve per creare una connessione
franca al neutro, di modo che quest'ultimo non venga scollegato quando
gli interruttori a 4 poli sono aperti.
Vista posteriore dell'UPS
- Solo per doppia rete di alimentazione: rimuovere
le sbarre ponticello della singola rete di alimentazione.NOTA: Conservare le sbarre ponticello della singola rete di alimentazione. Sono necessari per i test durante la messa in funzione dell'UPS.
Vista posteriore dell'UPS
- Collegare
i cavi di alimentazione come mostrato nell'ordine descritto.
- Collegare i cavi PE.NOTA: Il collegamento a terra/PE deve essere comune per tutti gli UPS del sistema in parallelo.
- Collegare i cavi di ingresso ai terminali L1, L2, L3 e N.
- Solo per doppia rete di alimentazione: Collegare i cavi di bypass ai terminali L1, L2, L3 e N.
- Collegare i cavi di uscita ai terminali L1, L2, L3 e N.
- Collegare i cavi CC (CC+, CC-) dall'UPS.
Singola rete di alimentazione
Doppia rete di alimentazione
- Collegare i cavi PE.
- Reinstallare il pannello posteriore sull’UPS.
Vista posteriore
