Caractéristiques

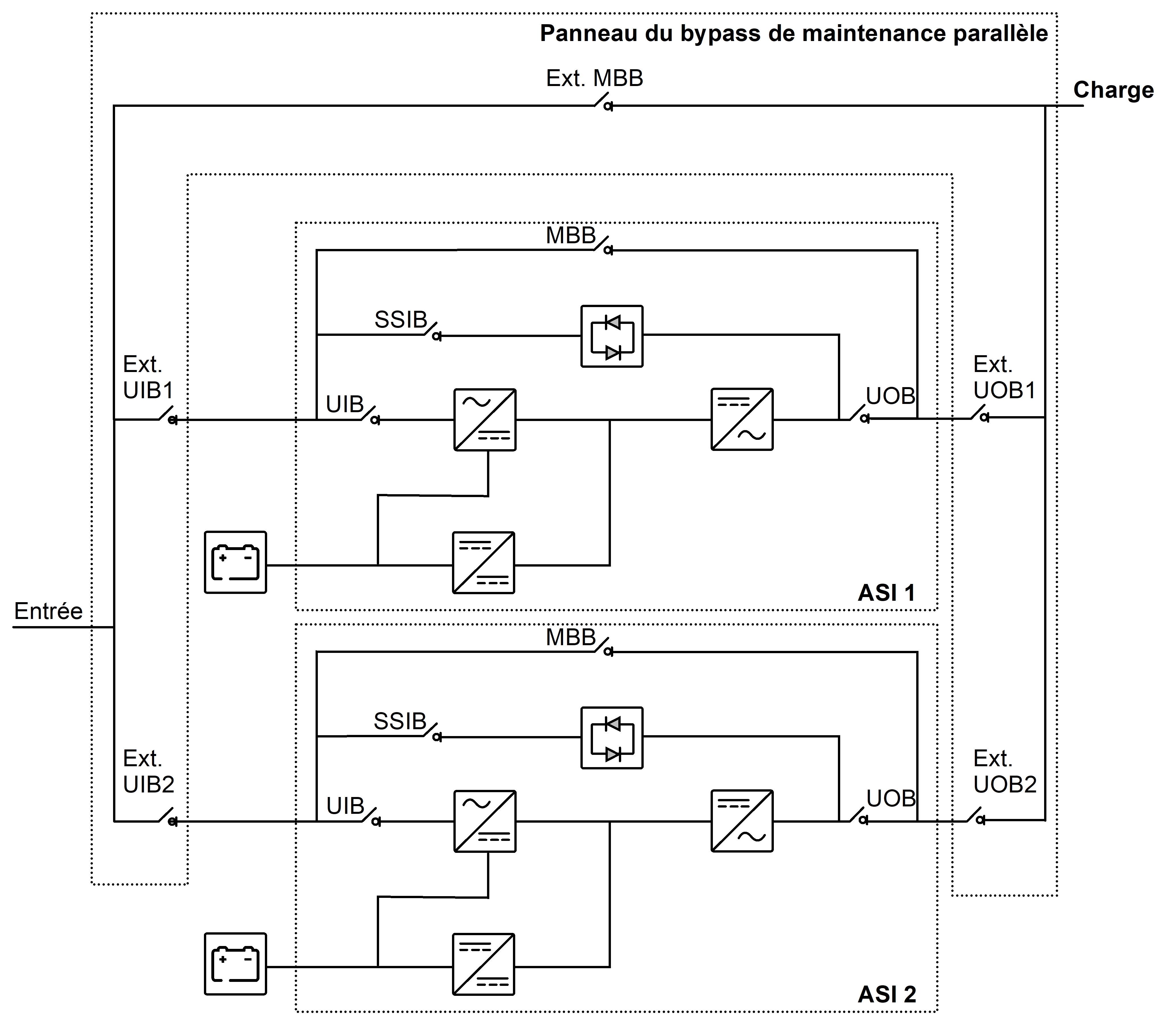

Dans un système parallèle 1+1 pour redondance, le panneau du bypass de maintenance parallèle peut supporter une charge allant jusqu'à 120 kW/kVA tant que le courant neutre (250 A) n'est pas dépassé :
-
à 380 V, la capacité de courant neutre maximale est atteinte avec une charge non linéaire de 95 kVA.
-
à 400 V, la capacité de courant neutre maximale est atteinte avec une charge non linéaire de 100 kVA.
Dans un système parallèle 2+0 pour capacité, le panneau du bypass de maintenance parallèle peut supporter une charge allant jusqu'à 240 kW/kVA tant que le courant neutre (500 A) n'est pas dépassé :
-
à 380 V, la capacité de courant neutre maximale est atteinte avec une charge non linéaire de 190 kVA.
-
à 400 V, la capacité de courant neutre maximale est atteinte avec une charge non linéaire de 200 kVA.
Sections de câbles recommandées pour Galaxy VS
DANGER |
---|
risque de décharge électrique, d'explosion
ou d'arc électrique
Tous les câbles doivent être conformes aux normes
nationales et/ou électriques applicables.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
|
Les sections de câbles indiquées dans ce manuel sont basées sur le tableau B.52.5 de la norme CEI 60364-5-52, en tenant compte des éléments suivants :
-
Conducteurs à 90 °C
-
Température ambiante de 30 °C
-
Utilisation de conducteurs en cuivre ou en aluminium
-
Méthode d'installation C
La taille de PE est basée sur le tableau 54.2 de la norme CEI 60364-4-54.
Si la température ambiante dépasse 30 °C, il convient de sélectionner des conducteurs de taille supérieure conformément aux facteurs de correction de la norme CEI. Les câbles en aluminium ne sont pas recommandés pour les températures ambiantes supérieures à 30 °C.
Cuivre
Cuivre
Réf. commerciale |
GVSBPAR60K120H | |||||||
---|---|---|---|---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
||||||
Puissance nominale du système parallèle |
120 kW | 160 kW | 200 kW | 240 kW | 60 kW | 80 kW | 100 kW | 120 kW |
Phases d'entrée (mm2) |
95 |
120 |
185 |
2 x 120 |
35 |
50 |
70 |
95 |
PE d'entrée (mm2) |
50 |
70 |
95 |
120 |
25 |
25 |
35 |
50 |
Entrée N (mm2) |
120 |
2 x 120 |
2 x 150 |
3 x 150 |
50 |
95 |
120 |
120 |
Entrée de l'ASI (mm2) |
35 |
50 |
2 x 25 |
2 x 50 |
35 |
50 |
2 x 25 |
2 x 50 |
Sortie de l'ASI (mm2) |
25 |
50 |
2 x 25 |
2 x 35 |
25 |
50 |
2 x 25 |
2 x 35 |
PE de l'ASI (mm2) |
25 |
25 |
35 |
50 |
25 |
25 |
35 |
50 |
N de l'ASI (mm2) |
50 |
95 |
3 x 35 |
3 x 35 |
50 |
2 x 50 |
3 x 35 |
3 x 35 |
Charge (mm2) |
95 |
120 |
185 |
2 x 95 |
25 |
50 |
70 |
95 |
PE de charge (mm2) |
50 |
70 |
95 |
95 |
16 |
25 |
35 |
50 |
Charge N (mm2) |
120 |
2 x 120 |
2 x 150 |
3 x 150 |
50 |
95 |
120 |
120 |
Aluminium
Réf. commerciale |
GVSBPAR10K30H | GVSBPAR40K50H | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
Capacité (2+0) |
Redondance (1+1) |
||||||
Puissance nominale du système parallèle |
20 kW | 40 kW | 60 kW | 10 kW | 20 kW | 30 kW | 80 kW | 100 kW | 40 kW | 50 kW |
Phases d'entrée (mm2) |
6 | 25 | N/A | 6 | 6 | N/A |
70 |
N/A |
25 |
N/A |
PE d'entrée (mm2) |
6 | 16 | N/A | 6 | 6 | N/A |
35 |
N/A |
16 |
N/A |
Entrée N (mm2) |
2 x 16 | 2 x 16 | N/A | 6 | 16 | N/A |
2 x 70 |
N/A |
50 |
N/A |
Entrée de l'ASI (mm2) |
6 | 6 | N/A | 6 | 6 | N/A |
25 |
N/A |
25 |
N/A |
Sortie de l'ASI (mm2) |
6 | 6 | N/A | 6 | 6 | N/A |
16 |
N/A |
16 |
N/A |
PE de l'ASI (mm2) |
6 | 6 | N/A | 6 | 6 | N/A |
16 |
N/A |
16 |
N/A |
N de l'ASI (mm2) |
6 | 16 | N/A | 6 | 16 | N/A |
2 x 16 |
N/A |
2 x 16 |
N/A |
Charge (mm2) |
6 | 16 | N/A | 6 | 6 | N/A |
70 |
N/A |
16 |
N/A |
PE de charge (mm2) |
6 | 16 | N/A | 6 | 6 | N/A |
35 |
N/A |
16 |
N/A |
Charge N (mm2) |
16 | 2 x 16 | N/A | 6 | 2 x 16 | N/A |
2 x 70 |
N/A |
50 |
N/A |
Aluminium
Réf. commerciale |
GVSBPAR60K120H | |||||||
---|---|---|---|---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
||||||
Puissance nominale du système parallèle |
120 kW | 160 kW | 200 kW | 240 kW | 60 kW | 80 kW | 100 kW | 120 kW |
Phases d'entrée (mm2) |
150 |
185 |
2 x 120 |
N/A |
50 |
70 |
95 |
N/A |
PE d'entrée (mm2) |
95 |
95 |
150 |
N/A |
25 |
70 |
50 |
N/A |
Entrée N (mm2) |
185 |
2 x 120 |
3 x 150 |
N/A |
70 |
150 |
185 |
N/A |
Entrée de l'ASI (mm2) |
50 |
2 x 35 |
2 x 50 |
N/A |
50 |
2 x 35 |
2 x 50 |
N/A |
Sortie de l'ASI (mm2) |
50 |
2 x 35 |
2 x 35 |
N/A |
50 |
2 x 35 |
2 x 35 |
N/A |
PE de l'ASI (mm2) |
25 |
35 |
50 |
N/A |
25 |
35 |
50 |
N/A |
N de l'ASI (mm2) |
2 x 35 |
3 x 35 |
3 x 50 |
N/A |
2 x 35 |
3 x 35 |
3 x 50 |
N/A |
Charge (mm2) |
120 |
185 |
2 x 120 |
N/A |
50 |
70 |
95 |
N/A |
PE de charge (mm2) |
70 |
95 |
120 |
N/A |
25 |
35 |
50 |
N/A |
Charge N (mm2) |
185 |
2 x 120 |
4 x 95 |
N/A |
70 |
150 |
185 |
N/A |
Protection en amont préconisée pour Galaxy VS
Entrée
Entrée
Réf. commerciale |
GVSBPAR40K50H | |||
---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
||
Puissance nominale du système parallèle |
80 kW | 100 kW | 40 kW | 50 kW |
Type de disjoncteur |
LV430670 | LV431671 | LV429671 | LV429670 |
In (A) |
160 | 200 | 80 | 100 |
Ir (A) |
160 | 200 | 80 | 100 |
Im (A) |
1 250 (fixe) | 5-10 x In | 640 (fixe) | 800 (fixe) |
Entrée
Réf. commerciale |
GVSBPAR60K120H | |||||||
---|---|---|---|---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
||||||
Puissance nominale du système parallèle |
120 kW | 160 kW | 200 kW | 240 kW | 60 kW | 80 kW | 100 kW | 120 kW |
Type de disjoncteur |
LV431670 | LV432695 | LV432695 | LV432895 | LV430671 | LV430670 | LV431671 | LV431670 |
In (A) |
250 | 320 | 400 | 500 | 125 | 160 | 200 | 250 |
Ir (A) |
250 | 1 | 0,94 | 125 | 160 | 200 | 250 | |
Im (A) / Isd (A) | 5-10 x In | 1,5-10 | 1 250 (fixe) | 5-10 x In |
Sections de câbles recommandées pour Easy UPS 3S et Easy UPS 3M
DANGER |
---|
risque de décharge électrique, d'explosion
ou d'arc électrique
Tous les câbles doivent être conformes aux normes
nationales et/ou électriques applicables.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
|
Les sections de câbles indiquées dans ce manuel sont basées sur le tableau B.52.5 de la norme CEI 60364-5-52, en tenant compte des éléments suivants :
-
Conducteurs à 90 °C
-
Température ambiante de 30 °C
-
Utilisation de conducteurs en cuivre ou en aluminium
-
Méthode d'installation C
La taille de PE est basée sur le tableau 54.2 de la norme CEI 60364-4-54.
Si la température ambiante dépasse 30 °C, il convient de sélectionner des conducteurs de taille supérieure conformément aux facteurs de correction de la norme CEI. Les câbles en aluminium ne sont pas recommandés pour les températures ambiantes supérieures à 30 °C.
Easy UPS 3S – Système d'ASI 3:1
Réf. commerciale | GVSBPAR40K50H | GVSBPAR60K120H | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
Capacité (2+0) |
Redondance (1+1) |
|||||||
Puissance nominale du système parallèle |
20 kVA | 30 kVA | 10 kVA | 15 kVA | 20 kVA | 30 kVA | 40 kVA | 60 kVA | 20 kVA | 30 kVA | |
Système à alimentation secteur simple | Phases d'entrée (mm2) |
35 |
50 |
16 |
25 |
35 |
50 |
2 x 35 |
2 x 70 |
35 |
50 |
Entrée N (mm2) |
35 |
50 |
16 |
25 |
35 |
50 |
2 x 35 |
2 x 70 |
35 |
50 |
|
PE d'entrée (mm2) |
16 |
25 |
16 |
16 |
16 |
25 |
35 |
70 |
16 |
25 |
|
Système à alimentation secteur double | Phases de bypass (mm2) |
35 |
50 |
16 |
25 |
35 |
50 |
2 x 35 |
2 x 70 |
35 |
50 |
Bypass N (mm2) |
35 |
50 |
16 |
25 |
35 |
50 |
2 x 35 |
2 x 70 |
35 |
50 |
|
PE de bypass (mm2) |
16 |
25 |
16 |
16 |
16 |
25 |
35 |
70 |
16 |
25 |
|
Charge (mm2) |
35 |
50 |
16 |
25 |
35 |
50 |
2 x 35 |
2 x 70 |
35 |
50 |
|
Charge N (mm2) |
35 |
50 |
16 |
25 |
35 |
50 |
2 x 35 |
2 x 70 |
35 |
50 |
|
PE de charge (mm2) |
16 |
25 |
16 |
16 |
16 |
25 |
35 |
70 |
16 |
25 |
|
Entrée de l'ASI (mm2) /Bypass de l'ASI (mm2) |
16 |
25 |
16 |
25 |
16 |
25 |
35 |
50 |
35 |
50 |
|
Sortie de l'ASI (mm2) |
16 |
25 |
16 |
25 |
16 |
25 |
35 |
50 |
35 |
50 |
|
N de l'ASI (mm2) |
16 |
25 |
16 |
25 |
16 |
25 |
35 |
50 |
35 |
50 |
|
PE de l'ASI (mm2) |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
25 |
16 |
25 |
Easy UPS 3S – Système d'ASI 3:3
Réf. commerciale | GVSBPAR40K50H | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
|||||||||
Puissance nominale du système parallèle |
20 kVA | 30 kVA | 40 kVA | 60 kVA | 80 kVA | 10 kVA | 15 kVA | 20 kVA | 30 kVA | 40 kVA | |
Système à alimentation secteur simple | Phases d'entrée (mm2) |
10 |
16 |
25 |
35 |
50 |
6 |
6 |
10 |
16 |
25 |
Entrée N (mm2) |
2 x 10 |
2 x 16 |
2 x 25 |
2 x 25 |
2 x 50 |
6 |
6 |
10 |
16 |
25 |
|
PE d'entrée (mm2) |
10 |
16 |
16 |
16 |
25 |
6 |
6 |
10 |
16 |
16 |
|
Système à alimentation secteur double | Phases de bypass (mm2) |
10 |
16 |
25 |
25 |
50 |
6 |
6 |
10 |
16 |
25 |
Bypass N (mm2) |
2 x 10 |
2 x 16 |
2 x 25 |
2 x 25 |
2 x 50 |
6 |
6 |
10 |
16 |
25 |
|
PE de bypass (mm2) |
10 |
16 |
16 |
16 |
25 |
6 |
6 |
10 |
16 |
16 |
|
Charge (mm2) |
10 |
16 |
25 |
25 |
50 |
6 |
6 |
10 |
16 |
25 |
|
Charge N (mm2) |
2 x 10 |
2 x 16 |
2 x 25 |
2 x 25 |
2 x 50 |
6 |
6 |
10 |
16 |
25 |
|
PE de charge (mm2) |
10 |
16 |
16 |
16 |
25 |
6 |
6 |
10 |
16 |
16 |
|
Entrée de l'ASI (mm2) /Bypass de l'ASI (mm2) |
6 |
6 |
10 |
16 |
25 |
6 |
6 |
10 |
16 |
25 |
|
Sortie de l'ASI (mm2) |
6 |
6 |
10 |
16 |
25 |
6 |
6 |
10 |
16 |
25 |
|
N de l'ASI (mm2) |
6 |
6 |
10 |
16 |
25 |
6 |
6 |
10 |
16 |
25 |
|
PE de l'ASI (mm2) |
6 |
6 |
10 |
16 |
16 |
6 |
6 |
10 |
16 |
16 |
Easy UPS 3M – Système d'ASI 3:3
Réf. commerciale | GVSBPAR60K120H | ||||
---|---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
|||
Puissance nominale du système parallèle |
120 kVA | 160 kVA | 60 kVA | 80 kVA | |
Système à alimentation secteur simple | Phases d'entrée (mm2) |
95 |
120 |
35 |
50 |
Entrée N (mm2) |
2 x 95 |
2 x 120 |
2 x 25 |
2 x 50 |
|
PE d'entrée (mm2) |
50 |
70 |
16 |
25 |
|
Système à alimentation secteur double | Phases de bypass (mm2) |
95 |
120 |
35 |
50 |
Bypass N (mm2) |
2 x 95 |
2 x 120 |
2 x 25 |
2 x 50 |
|
PE de bypass (mm2) |
50 |
70 |
16 |
25 |
|
Charge (mm2) |
95 |
120 |
25 |
50 |
|
Charge N (mm2) |
2 x 95 |
2 x 120 |
2 x 25 |
2 x 50 |
|
PE de charge (mm2) |
50 |
70 |
16 |
25 |
|
Entrée de l'ASI (mm2) /Bypass de l'ASI (mm2) |
35 |
50 |
35 |
50 |
|
Sortie de l'ASI (mm2) |
25 |
50 |
25 |
50 |
|
N de l'ASI (mm2) |
2 x 25 |
2 x 50 |
2 x 25 |
2 x 50 |
|
PE de l'ASI (mm2) |
16 |
25 |
16 |
25 |
Protection en amont recommandée pour Easy UPS 3S et Easy UPS 3M
Easy UPS 3S – Système d'ASI 3:1
Entrée /Bypass (Uniquement pour les systèmes à alimentation secteur double)
Réf. commerciale | GVSBPAR40K50H | GVSBPAR60K120H | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
Capacité (2+0) |
Redondance (1+1) |
||||||
Puissance nominale du système parallèle |
20 kVA | 30 kVA | 10 kVA | 15 kVA | 20 kVA | 30 kVA | 40 kVA | 60 kVA | 20 kVA | 30 kVA |
Type de disjoncteur |
C120H-C-100A/ NSX100F 100A TM100D C10F3TM100 |
CompactNSX160F 160A TM160D C16F3TM160 |
iC65H-C-50A/ C60H-C-50A |
C120H-C-80A / NSX100F 80A TM80D C10F3TM080 |
C120H-C-100A/ NSX100F 100A TM100D C10F3TM100 |
CompactNSX160F 160A TM160D C16F3TM160 |
CompactNSX250F TM200D C25F3TM200 |
NSX400N mic2.3 ( C40N32D400 |
C120H-C-100A/ NSX100F 100A TM100D C10F3TM100 |
CompactNSX160F 160A TM160D C16F3TM160 |
In (A) |
Fixe |
160 |
Fixe |
Fixe |
Fixe |
160 |
250 |
400 |
Fixe/100 |
160 |
Ir (A) |
Fixe/100 |
144 |
Fixe |
Fixe/80 |
Fixe/100 |
144 |
200 |
280 |
Fixe/100 |
144 |
Im (A) |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
5~10*In |
Io = 1,5~10 |
Fixe |
Fixe |
Easy UPS 3S – Système d'ASI 3:3
Entrée
Réf. commerciale | GVSBPAR40K50H | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
||||||||
Puissance nominale du système parallèle |
20 kVA | 30 kVA | 40 kVA | 60 kVA | 80 kVA | 10 kVA | 15 kVA | 20 kVA | 30 kVA | 40 kVA |
Type de disjoncteur |
iC65H-C-40A / C60H-C-40A |
iC65H-C-63A / C60H-C-63A /C120H-C-63A |
C120H-C-80A / NSX100F 80A TM80D C10F3TM080 |
Compact NSX160F TM125D ( C16F3TM125) |
Compact NSX160F TM160D ( C16F3TM160) |
iC65H-C-20A / C60H-C-20A |
iC65H-C-32A / C60H-C-32A |
iC65H-C-40A / C60H-C-40A |
iC65H-C-63A / C60H-C-63A /C120H-C-63A |
C120H-C-80A / NSX100F 80A TM80D C10F3TM080 |
In (A) |
Fixe |
Fixe |
Fixe/80 |
125 |
160 |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe/80 |
Ir (A) |
Fixe |
Fixe |
Fixe/80 |
125 |
160 |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe/80 |
Im (A) |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Bypass (Uniquement pour les systèmes à alimentation secteur double)
Réf. commerciale | GVSBPAR40K50H | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
||||||||
Puissance nominale du système parallèle |
20 kVA | 30 kVA | 40 kVA | 60 kVA | 80 kVA | 10 kVA | 15 kVA | 20 kVA | 30 kVA | 40 kVA |
Type de disjoncteur |
iC65H-C-40A / C60H-C-40A |
iC65H-C-63A / C60H-C-63A /C120H-C-63A |
C120H-C-80A / NSX100F 80A TM80D C10F3TM080 |
Compact NSX100F TM100D (C10F3TM100) |
Compact NSX160F TM160D (C16F3TM160) |
iC65H-C-20A / C60H-C-20A |
iC65H-C-32A / C60H-C-32A |
iC65H-C-40A / C60H-C-40A |
iC65H-C-63A / C60H-C-63A /C120H-C-63A |
C120H-C-80A / NSX100F 80A TM80D C10F3TM080 |
In (A) |
Fixe |
Fixe |
Fixe/80 |
100 |
160 |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe/80 |
Ir (A) |
Fixe |
Fixe |
Fixe/80 |
100 |
144 |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe/80 |
Im (A) |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Fixe |
Easy UPS 3M – Système d'ASI 3:3
Entrée /Bypass (Uniquement pour les systèmes à alimentation secteur double)
Réf. commerciale | GVSBPAR60K120H | |||
---|---|---|---|---|
Type de système parallèle |
Capacité (2+0) |
Redondance (1+1) |
||
Puissance nominale du système parallèle |
120 kVA | 160 kVA | 60 kVA | 80 kVA |
Type de disjoncteur |
NSX250N mic2.2 (C25N32D250) |
NSX400N mic2.3 (C40N32D400) |
Compact NSX160F TM125D (C16F3TM125) |
Compact NSX160F TM160D (C16F3TM160) |
Io (A) |
250 |
400 |
125 |
160 |
Ir (A) |
200 |
280 |
125 |
160 |
Isd (A) |
1,5-10 |
1,5-10 |
800 (fixe) |
1 250 (fixe) |
Caractéristiques du couple de serrage
Taille de vis | Couple |
---|---|
M4 | 1,7 Nm |
M5 | 2,2 Nm |
M6 | 5 Nm |
M8 | 17,5 Nm |
M10 | 30 Nm |
M12 | 50 Nm |
Poids et dimensions du panneau du bypass de maintenance parallèle
Réf. commerciale | Poids en kg | Hauteur en mm | Largeur en mm | Profondeur en mm |
---|---|---|---|---|
GVSBPAR10K30H | 35 | 700 | 650 | 210 |
GVSBPAR40K50H | 50 | 850 | 750 | 250 |
GVSBPAR60K120H | 83 | 1 000 | 900 | 280 |
Dégagement
Environnement
En fonctionnement | En stockage | |
---|---|---|
Température | 0 °C à 40 °C | -25 °C à 55 °C |
Humidité relative | 0 à 95 % sans condensation | 0 à 95 % sans condensation |
Altitude | 0-3 000 m | |
Catégorie de protection | IP20 | |
Couleur | RAL 9003, niveau de brillance 85 % |
Schéma unifilaire
Schémas unifilaires Galaxy VS
UIB1 | Interrupteur d'entrée de l'unité pour l'ASI 1 |
UIB2 | Interrupteur d'entrée de l'unité pour l'ASI 2 |
MBB | Interrupteur du bypass de maintenance |
IMB | Interrupteur de maintenance interne |
UOB1 | Interrupteur de sortie de l'unité pour l'ASI 1 |
UOB2 | Interrupteur de sortie de l'unité pour l'ASI 2 |
BB | Disjoncteur batterie |
Le panneau du bypass de maintenance parallèle est utilisé dans des systèmes à alimentation secteur simple pour mettre en parallèle deux ASI, que ce soit en termes de capacité ou de redondance.
Schéma unifilaire Easy UPS 3S et Easy UPS 3M
UIB | Interrupteur d'entrée de l'unité |
SSIB | Interrupteur d'entrée du commutateur statique |
MBB | Interrupteur du bypass de maintenance interne |
UOB | Interrupteur de sortie de l'unité |
Ext. UIB1/Ext. SSIB1 | Interrupteur d'entrée de l'unité externe/Interrupteur d'entrée du commutateur statique pour l'ASI 1 |
Ext. UIB2/Ext. SSIB2 | Interrupteur d'entrée de l'unité externe/Interrupteur d'entrée du commutateur statique pour l'ASI 2 |
Ext. MBB | Interrupteur du bypass de maintenance externe |
Ext. UOB1 | Interrupteur de sortie de l'unité externe pour l'ASI 1 |
Ext. UOB2 | Interrupteur de sortie de l'unité externe pour l'ASI 2 |
BB | Disjoncteur batterie |
