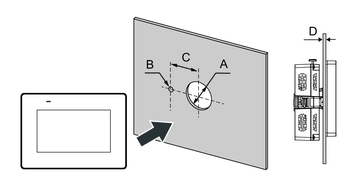

Abmessungen des Montageausschnitts

Erstellen Sie gemäß Ausschnittsabmessungen einen Montageausschnitt in der Platte.

A	B	C
22,5 mm (+0/-0,3 mm) (0,88 in [+0/-0,01 in])	4,0 mm (+0/-0,2 mm) (0,15 in [+0/-0,007 in])	30,0 mm (+0/-0,2 mm) (1,18 in [+0/-0,007 in])

Empfohlener Bereich für die Montageplattenstärke:

Plattenmaterial	Stärkebereich (D)
Stahl	1,5...6,0 mm (0,06... 0,23 in)
GFK-Kunststoff (mindestens GF30)	3,0...6,0 mm (0,12... 0,23 in)

Wenn die Plattenstärke nicht den Bedingungen für die Verwendung mit dem Produkt entspricht, kann ein optionaler Abstandshalter verwendet werden.

Produktnummer	HMIZM6MP2	HMIZM6MP4
Größe Abstandshalter (B x H x T)	145 x 105 x 2 mm(5,71 x 4,13 x 0,08 in)	204 x 140 x 2 mm (8,03 x 5,51 x 0,08 in)
Material des Abstandshalters	Edelstahl	Edelstahl

Folgende Stärken und Materialien gelten für die zu verwendenden Platten:

Plattenmaterial	HMISTM6200	HMISTM6400
Stahl	1...1,5 mm (0,04...0,06 in)	1...1,5 mm (0,04...0,06 in)
GFK-Kunststoff (mindestens GF30)	1...3 mm (0,04...0,12 in)	2...3 mm (0,08...0,12 in)
anderer Kunststoff	1...3 mm (0,04...0,12 in)	nicht möglich
