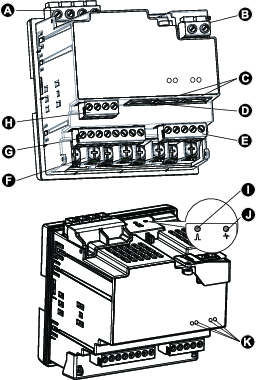

测量仪描述

A

电压输入：V1、V2、V3、VN

B

控制电源（辅助电源）：

• 除 PM5580 外的所有型号：L1，L2

• PM5580: +, –

C

以太网端口

D

数字输出：D1+、D1-、D2+、D2-

E

电流输入：I1+、I1-、I2+、I2-、I3+、I3-、I4+、I4-

F

数字输入：

• PM5560 / PM5561 / PM5562 / PM5562MC / PM5650 / PM5580：S1+、S1-、S2+、S2-、S3+、S3-、S4+、S4-

数字和模拟输入：

• PM5570：S1+、S1-、S2+、S2-、A1+、A1-、A2+、A2-

数字和 RCM 输入：

• PM5660 / PM5661 / PM5760 / PM5761：S1+、S1-、S2+、S2- / I5+、I5-、I6+、I6-

G

通讯 RS-485 端口：+、-、、C

H

衬垫

I

计费锁 LED 指示灯（仅限 PM5562 / PM5562MC）

J

计费锁开关（仅限 PM5562 / PM5562MC）

K

以太网通讯 LED

L

报警∕电能脉冲指示灯

M

心跳∕串行通讯指示灯

否

导航∕菜单选择按钮

A

电压输入：V1、V2、V3、VN

B

控制电源（辅助电源）：L1，L2

C

以太网端口

D

远程显示屏端口

E

数字输出：D1+、D1-、D2+、D2-

F

电流输入：I1+、I1-、I2+、I2-、I3+、I3-、I4+、I4-

G

数字输入：S1+、S1-、S2+、S2-、S3+、S3-、S4+、S4-

H

通讯 RS-485 端口：+、-、、C

I

报警∕电能脉冲指示灯

J

心跳∕串行通讯指示灯

K

以太网通讯 LED
