Funzionalità cortocircuito inverter (bypass non disponibile)
IK1 - Cortocircuito tra fase e neutro
400 V IK1
| S [kVA] | Ik 10 ms [A] Funzionamento normale/funzionamento a batteria | Ik 30 ms [A] Funzionamento normale/funzionamento a batteria | Ik 100 ms [A] Funzionamento normale/funzionamento a batteria | Ik 500 ms [A] Funzionamento normale/funzionamento a batteria | Ik 1 s [A] Funzionamento normale/funzionamento a batteria | Ik 5 s [A] Funzionamento normale/funzionamento a batteria | I2 t totale [A2s] Funzionamento normale/funzionamento a batteria |
|---|---|---|---|---|---|---|---|
|
250 |
840 /840 |
820 /840 |
610 /640 |
550 /550 |
550 /550 |
550 /360 |
1539100/874180 |
|
500 |
1680/1680 |
1640/1680 |
1220/1280 |
1100/1100 |
1100/1100 |
1100 /720 |
6156400/3496720 |
|
750 |
2520/2520 |
2460/2520 |
1830/1920 |
1650/1650 |
1650/1650 |
1650/1080 |
13851900/7867620 |
|
1000 |
3360/3360 |
3280/3360 |
2440/2560 |
2200/2200 |
2200/2200 |
2200/1440 |
24625600/13986880 |
|
1250 |
4200/4200 |
4100/4200 |
3050/3200 |
2750/2750 |
2750/2750 |
2750/1800 |
38477500/21854500 |
|
1500 |
5040/5040 |
4920/5040 |
3660/3840 |
3300/3300 |
3300/3300 |
3300/2160 |
55407600/31470480 |
480 V IK1
| S [kVA] | Ik 10 ms [A] Funzionamento normale/funzionamento a batteria | Ik 30 ms [A] Funzionamento normale/funzionamento a batteria | Ik 100 ms [A] Funzionamento normale/funzionamento a batteria | Ik 500 ms [A] Funzionamento normale/funzionamento a batteria | Ik 1 s [A] Funzionamento normale/funzionamento a batteria | Ik 5 s [A] Funzionamento normale/funzionamento a batteria | I2 t totale [A2s] Funzionamento normale/funzionamento a batteria |
|---|---|---|---|---|---|---|---|
|
250 |
– /810 |
– /810 |
– /570 |
– /290 |
– /290 |
– /290 |
– /493600 |
|
500 |
– /1620 |
– /1620 |
– /1140 |
– /580 |
– /580 |
– /580 |
– /1974400 |
|
750 |
– /2430 |
– /2430 |
– /1710 |
– /870 |
– /870 |
– /870 |
– /4442400 |
|
1000 |
– /3240 |
– /3240 |
– /2280 |
– /1160 |
– /1160 |
– /1160 |
– /7897600 |
|
1250 |
– /4050 |
– /4050 |
– /2850 |
– /1450 |
– /1450 |
– /1450 |
– /12340000 |
|
1500 |
– /4860 |
– /4860 |
– /3420 |
– /1740 |
– /1740 |
– /1740 |
– /17769600 |
IK2 - Cortocircuito tra due fasi
400 V IK2
| S [kVA] | Ik 10 ms [A] Funzionamento normale/funzionamento a batteria | Ik 30 ms [A] Funzionamento normale/funzionamento a batteria | Ik 100 ms [A] Funzionamento normale/funzionamento a batteria | Ik 500 ms [A] Funzionamento normale/funzionamento a batteria | Ik 1 s [A] Funzionamento normale/funzionamento a batteria | Ik 5 s [A] Funzionamento normale/funzionamento a batteria | I2 t totale [A2s] Funzionamento normale/funzionamento a batteria |
|---|---|---|---|---|---|---|---|
|
250 |
780 /780 |
780 /780 |
600 /600 |
510 /510 |
510 /510 |
510 /330 |
1312100/740520 |
|
500 |
1560/1560 |
1560/1560 |
1200/1200 |
1020/1020 |
1020/1020 |
1020 /660 |
5248400/2962080 |
|
750 |
2340/2340 |
2340/2340 |
1800/1800 |
1530/1530 |
1530/1530 |
1530 /990 |
11808900/6664680 |
|
1000 |
3120/3120 |
3120/3120 |
2400/2400 |
2040/2040 |
2040/2040 |
2040/1320 |
20993600/11848320 |
|
1250 |
3900/3900 |
3900/3900 |
3000/3000 |
2550/2550 |
2550/2550 |
2550/1650 |
32802500/18513000 |
|
1500 |
4680/4680 |
4680/4680 |
3600/3600 |
3060/3060 |
3060/3060 |
3060/1980 |
47235600/26658720 |
480 V IK2
| S [kVA] | Ik 10 ms [A] Funzionamento normale/funzionamento a batteria | Ik 30 ms [A] Funzionamento normale/funzionamento a batteria | Ik 100 ms [A] Funzionamento normale/funzionamento a batteria | Ik 500 ms [A] Funzionamento normale/funzionamento a batteria | Ik 1 s [A] Funzionamento normale/funzionamento a batteria | Ik 5 s [A] Funzionamento normale/funzionamento a batteria | I2 t totale [A2s] Funzionamento normale/funzionamento a batteria |
|---|---|---|---|---|---|---|---|
|
250 |
790 /790 |
770 /770 |
550 /550 |
430 /280 |
430 /280 |
280 /280 |
606450/460820 |
|
500 |
1580/1580 |
1540/1540 |
1100/1100 |
860 /560 |
860 /560 |
560 /560 |
2425800/1843280 |
|
750 |
2370/2370 |
2310/2310 |
1650/1650 |
1290 /840 |
1290 /840 |
840 /840 |
5458050/4147380 |
|
1000 |
3160/3160 |
3080/3080 |
2200/2200 |
1720/1120 |
1720/1120 |
1120/1120 |
9703200/7373120 |
|
1250 |
3950/3950 |
3850/3850 |
2750/2750 |
2150/1400 |
2150/1400 |
1400/1400 |
15161250/11520500 |
|
1500 |
4740/4740 |
4620/4620 |
3300/3300 |
2580/1680 |
2580/1680 |
1680/1680 |
21832200/16589520 |

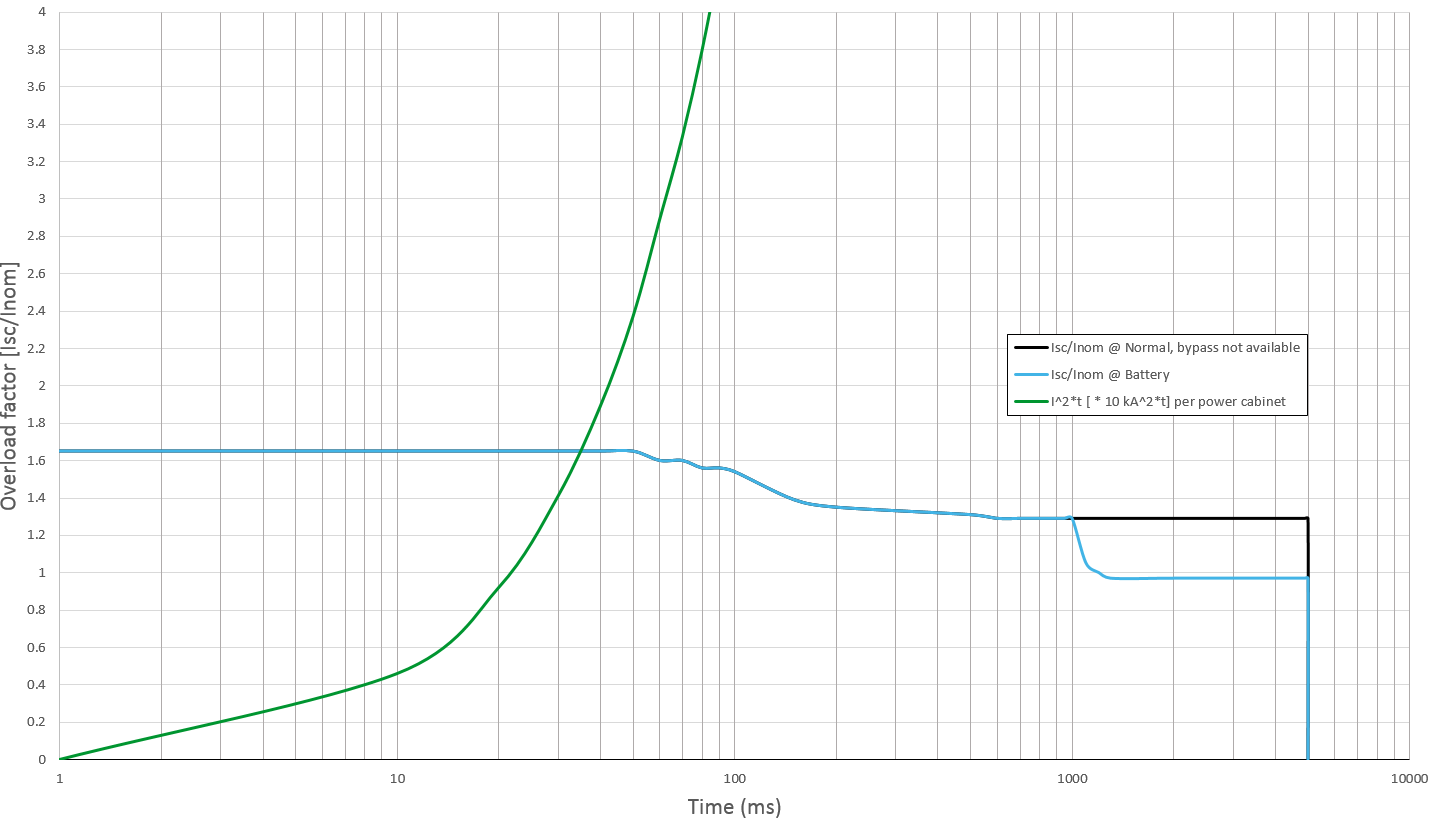

IK3 - Cortocircuito tra tutte e tre le fasi
400 V IK3
| S [kVA] | Ik 10 ms [A] Funzionamento normale/funzionamento a batteria | Ik 30 ms [A] Funzionamento normale/funzionamento a batteria | Ik 100 ms [A] Funzionamento normale/funzionamento a batteria | Ik 500 ms [A] Funzionamento normale/funzionamento a batteria | Ik 1 s [A] Funzionamento normale/funzionamento a batteria | Ik 5 s [A] Funzionamento normale/funzionamento a batteria | I2 t totale [A2s] Funzionamento normale/funzionamento a batteria |
|---|---|---|---|---|---|---|---|
|
250 |
720 /720 |
720 /720 |
670 /640 |
540 /360 |
540 /360 |
540 /360 |
1507600/711360 |
|
500 |
1440/1440 |
1440/1440 |
1340/1280 |
1080 /720 |
1080 /720 |
1080 /720 |
6030400/2845440 |
|
750 |
2160 /2160 |
2160 /2160 |
2010/1920 |
1620/1080 |
1620/1080 |
1620/1080 |
13568400/6402240 |
|
1000 |
2880/2880 |
2880/2880 |
2680/2560 |
2160/1440 |
2160/1440 |
2160/1440 |
24121600/11381760 |
|
1250 |
3600/3600 |
3600/3600 |
3350/3200 |
2700/1800 |
2700/1800 |
2700/1800 |
37690000/17784000 |
|
1500 |
4320/4320 |
4320/4320 |
4020/3840 |
3240/2160 |
3240/2160 |
3240/2160 |
54273600/25608960 |
480 V IK3
| S [kVA] | Ik 10 ms [A] Funzionamento normale/funzionamento a batteria | Ik 30 ms [A] Funzionamento normale/funzionamento a batteria | Ik 100 ms [A] Funzionamento normale/funzionamento a batteria | Ik 500 ms [A] Funzionamento normale/funzionamento a batteria | Ik 1 s [A] Funzionamento normale/funzionamento a batteria | Ik 5 s [A] Funzionamento normale/funzionamento a batteria | I2 t totale [A2s] Funzionamento normale/funzionamento a batteria |
|---|---|---|---|---|---|---|---|
|
250 |
670 /660 |
670 /660 |
610 /610 |
440 /440 |
360 /440 |
300 /300 |
580600/589380 |
|
500 |
1340/1320 |
1340/1320 |
1220/1220 |
880 /880 |
720 /880 |
600 /600 |
2322400/2357520 |
|
650 |
1742/1716 |
1742/1716 |
1586/1586 |
1144/1144 |
936 /1144 |
780 /780 |
3924856 /3984209 |
|
1000 |
2680/2640 |
2680/2640 |
2440/2440 |
1760/1760 |
1440/1760 |
1200/1200 |
9289600/9430080 |
|
1250 |
3350/3300 |
3350/3300 |
3050/3050 |
2200/2200 |
1800/2200 |
1500/1500 |
14515000/14734500 |
|
1500 |
4020/3960 |
4020/3960 |
3660/3660 |
2640/2640 |
2160/2640 |
1800/1800 |
20901600/21217680 |
