电气辅助装置概述

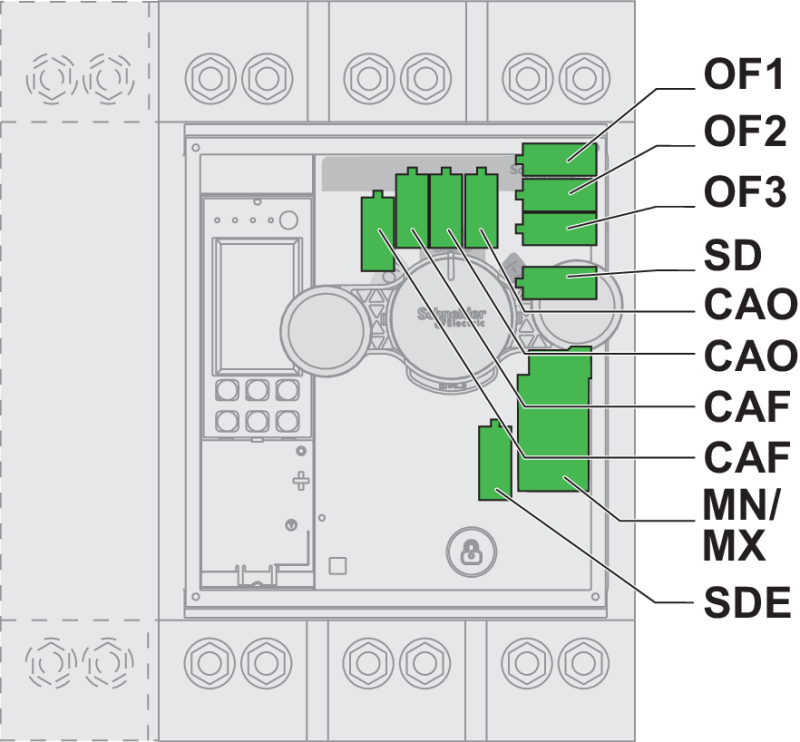

ComPacT NS630b-1600 3P/4P 断路器上的用于电气辅助装置的插槽
下图显示了电气辅助装置安装在盒体中时可使用的插槽。有关更多信息，请参阅 LVPED221008EN ComPacT NS 630b-3200 A - Circuit Breakers and Switch-Disconnectors - Catalogue。
电气辅助装置包括：
-
OF 转换指示触点
-
SD 脱扣指示触点
-
SDE 电气故障指示触点
-
带直接或延伸旋转手柄的 ComPacT NS630b-1600 断路器的 CAO 预分触点。
-
带直接或延伸旋转手柄的 ComPacT NS630b-1600 断路器的 CAF 预合触点。
电气辅助装置 OF、SD 和 SDE 可以是：
电气辅助装置 CAO 和 CAF 仅为有线指示触点。
有关MN 和 MX 脱扣线圈的说明，请参见相关主题。
ComPacT NS1600b-3200 3P/4P 断路器上电气辅助装置的插槽
下图显示了电气辅助装置安装在盒体中时可使用的插槽。有关更多信息，请参阅 LVPED221008EN ComPacT NS 630b-3200 A - Circuit Breakers and Switch-Disconnectors - Catalogue。
电气辅助装置 OF1、OF2、OF3、SD 和 SDE 可以是：
有关MN 和 MX 脱扣线圈的说明，请参见相关主题。
