带延伸旋转手柄的固定式 ComPacT NS630b-1600
带延伸旋转手柄的固定式设备
-
灭弧栅
-
MicroLogic 脱扣单元
-
前盖
-
固定轴
-
延伸旋转手柄
-
铭牌
-
用于可选钥匙锁的插槽
-
Push-to-trip 按钮
-
MicroLogic 脱扣单元上的二维码
有关带延伸旋转手柄的固定式 ComPacT NS630b-1600 的安装详情，请参见 JYT6180003 ComPacT NS630b-1600 - 固定式断路器或隔离开关 - 说明书。
有关将延伸旋转手柄安装到固定式 ComPacT NS630b-1600 上的详细说明，请参见 BQT1167602 ComPacT NS630b-1600 - 延伸旋转手柄 - 说明书。

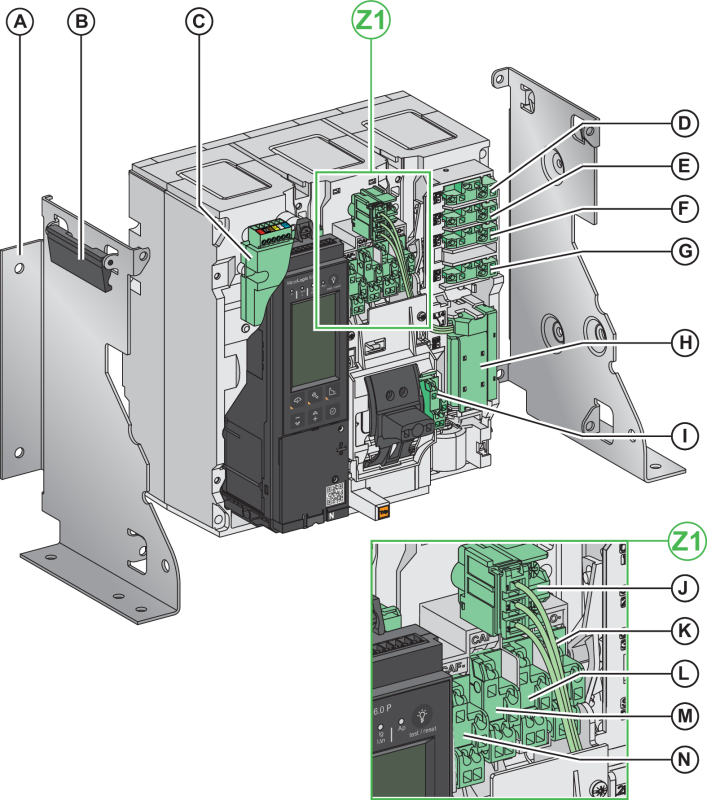

带延伸旋转手柄的固定式设备的附件
-
水平安装支架
-
提手
-
BCM ULP 通讯模块
-
OF1 ON/OFF 指示辅助装置（有线或无线）
-
OF2 ON/OFF 指示辅助装置（有线或无线）
-
OF3 ON/OFF 指示辅助装置（有线或无线）
-
SD 脱扣指示辅助装置（有线或无线）
-
MX 分闸线圈或 MN 欠压线圈
-
SDE 故障脱扣指示辅助装置（有线或无线）
缩放 Z1
-
控制辅助端子
-
CAO1 预分触点
-
CAO2 预分触点
-
CAF1 预合触点
-
CAF2 预合触点
