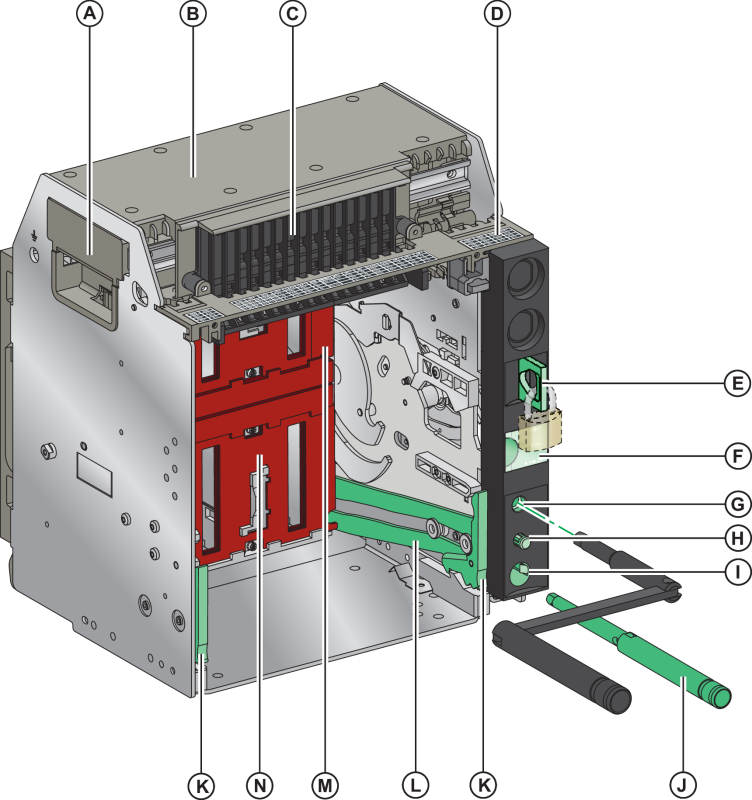

用于抽出式 ComPacT NS630b-1600 设备的抽架
此抽架与用于抽出式 ComPacT NS630b-1600 设备的抽架相同：
抽架
-
提手
-
灭弧栅盖
-
用于附件的端子块
-
端子块铭牌
-
用挂锁锁定抽架
-
运动件位置指示（连接、测试或退出）
-
摇进摇出手柄插孔
-
位置释放按钮
-
摇进摇出手柄储存仓
-
摇进摇出手柄
-
抽出式把手
-
延伸导轨
-
顶部安全挡板
-
底部安全挡板
抽架附件
-
门联锁装置
-
失配保护
-
抽出式设备位置触点
-
用于选配件的端子块
-
抽架钥匙锁
-
开门进退联锁装置
-
辅助端子屏罩
抽架端子块
以下示例显示了带拨动手柄的抽出式设备。对于带有直接旋转手柄和延伸旋转手柄的设备，端子块是相同的。
抽架端子块分配
下表介绍用于抽出式断路器和隔离开关的端子块的分配：
-
只有在设备中安装了相关选配附件时，抽架才随附有选配端子块。
-
N/A 表示端子块和相关选配附件与设备不兼容。
|
端子块 |
标记 |
描述 |
断路器 |
隔离开关 |
|---|---|---|---|---|
| A |
CD1-CD2 |
2 个 CD 退出位置触点 |
可选 |
可选 |
| B |
Com |
供 BCM ULP 通讯模块用的端子块 |
可选 |
不适用 |
|
UC1 |
区域选择联锁装置 (ZSI)、用于接地泄漏保护的矩形互感器、或者 MDGF 模块输入 |
|
不适用 |
|
|
UC2 |
中性线外部互感器、用于接地泄漏保护的矩形互感器、或者 MDGF 模块输入 |
不适用 |
||
|
UC3 |
外部 24 Vdc 电源和外部电压 |
不适用 |
||
|
CAF1-CAF2 |
预合触点（旋转手柄） |
可选 |
可选 |
|
|
SDE |
SDE 故障脱扣指示触点 |
可选 |
不适用 |
|
|
MN/MX |
MN 欠压线圈 或 MX 分闸线圈 |
可选 |
可选 |
|
| MT1 |
电气合闸指令 |
不适用 |
不适用 |
|
| MT2 |
电气分闸指令 |
不适用 |
不适用 |
|
| SD |
脱扣指示触点 |
可选 |
可选 |
|
|
CAO1–CAO2 |
预分触点（旋转手柄） |
可选 |
可选 |
|
|
OF1-OF3 |
3 个 OF 指示触点 |
可选 |
可选 |
|
| C |
CE1–CE3 |
3 个 CE 连接位置触点 |
可选 |
可选 |
|
CT1 |
1 个 CT 测试位置触点 |
可选 |
可选 |
