锁定直接旋转手柄
将直接旋转手柄挂锁到 OFF 位置
 危险 |
|---|
|
电击、爆炸或弧闪危险
当手柄位于 O-Off 位置时，在设备上工作前，务必使用规格适当的电压传感器来确认电源已关闭。
未按说明操作将导致人身伤亡等严重后果。
|
您可以使用一至三个挂锁（锁扣直径 5 至 8 毫米（0.2 至 0.3 英寸））来将直接旋转手柄锁定在 OFF 位置。
|
步骤 |
操作 |
|
|---|---|---|
|
1 |
将设备置于 OFF 位置。 |
|
|
2 |
拉出挂钩。 |
|
|
3 |
插入挂锁的锁扣（直径 5 至 8 毫米（0.2 至 0.3 英寸））。 注: 挂锁需自备。
|
|

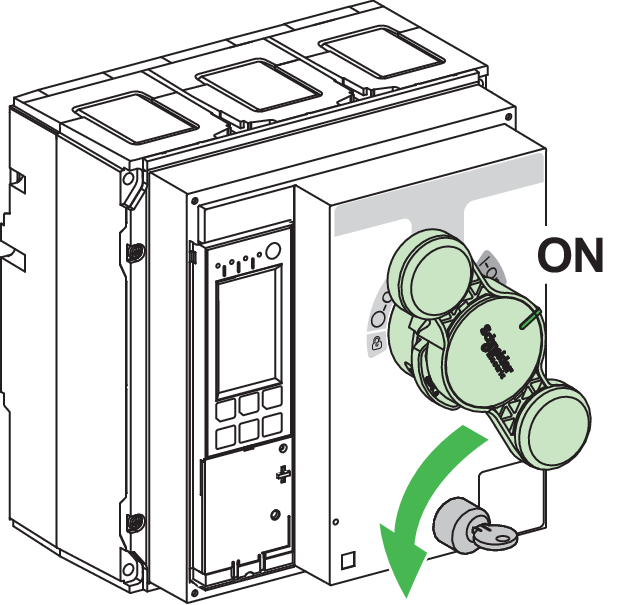

将直接旋转手柄挂锁到 ON 位置
如要激活 ON 位置的挂锁，请参阅 BQT1167502 ComPacT NS630b-1600 - 直接旋转手柄 - 说明书。
|
步骤 |
操作 |
|
|---|---|---|
|
1 |
将设备置于 ON 位置。 |
|
|
2 |
拉出挂钩。 |
|
|
3 |
插入挂锁的锁扣（直径 5 至 8 毫米（0.2 至 0.3 英寸））。 注: 挂锁需自备。
|
|
当旋转手柄锁定在 ON 位置时：
-
保护功能处于激活状态，并将在发生电气故障时使断路器脱扣
-
您可以按下脱扣按钮，使断路器脱扣。
将直接旋转手柄用钥匙锁锁定在 ON 或 OFF 位置
钥匙锁是选配附件。
| 危险 |
|---|
|
电击、爆炸或弧闪危险
当手柄位于 O-Off 位置时，在设备上工作前，务必使用规格适当的电压传感器来确认电源已关闭。
未按说明操作将导致人身伤亡等严重后果。
|
按照以下程序，使用钥匙锁将延伸旋转手柄锁定在 ON 或 OFF 位置。
|
步骤 |
操作 |
|
|---|---|---|
|
1 |
将设备置于 ON 或 OFF 位置。 |
|
|
2 |
将钥匙插入锁具中。 |
|
|
3 |
逆时针转动钥匙。 |
|
|
4 |
移除钥匙 |
– |
当旋转手柄锁定在 ON 位置时：
-
保护功能处于激活状态，并将在发生电气故障时使断路器脱扣
-
您可以按下脱扣按钮，使断路器脱扣。
