抽出式断路器 - ComPacT NSX DC User Guide

简介

除了插入式底座可以提供的优势，断路器安装于抽架上还有利于装卸。抽出式抽架断路器提供 3 个位置，在机械解锁之后会从一个位置转移至另一个位置：

连接位置：电源电路已连接。
退出位置：电源电路已断开，可操作断路器以检查辅助操作。
移除位置：断路器已自由，可以从抽架上移出。

可以将以下类型的断路器安装在抽架中：

用于一般用途的 3P 和 4 P断路器
带有拨动手柄、直接旋转手柄或延伸旋转手柄的断路器
电动式断路器

抽出式断路器由以下组件组成：

固定式断路器
插入式套件
供插入式底座用的两个抽架侧板
供断路器用的两个抽架侧板

有关抽出式断路器安装的详细信息，请参阅 Schneider Electric 网站上的说明书：

GHD16277AA，ComPacT NSX100-250 用抽架侧板
GHD16317AA，ComPacT NSX400-630 用抽架侧板

插入式套件和抽架安装演示视频

有关 ComPacT NSX DC 断路器的安装信息，请观看 ComPacT NSX100–250 断路器安装视频。如要访问此视频，请单击以下链接：https://youtu.be/XaXO6QgeWvM，或者将此链接复制粘贴至 Web 浏览器。

断开断路器的连接

危险
电击、爆炸或弧闪的危险采用适当的个人防护设备 (PPE) 并遵循电气作业安全守则。请参阅 NFPA 70E、CSA Z462、NOM-029-STPS 或相应当地标准。只有具备相应资质的电气人员才能安装和维修该设备。断路器必须处于 O (OFF) 位置。不得使用工具断开断路器连接或连接断路器。未按说明操作将导致人身伤亡等严重后果。

危险

电击、爆炸或弧闪的危险

采用适当的个人防护设备 (PPE) 并遵循电气作业安全守则。请参阅 NFPA 70E、CSA Z462、NOM-029-STPS 或相应当地标准。
只有具备相应资质的电气人员才能安装和维修该设备。
断路器必须处于 O (OFF) 位置。
不得使用工具断开断路器连接或连接断路器。

未按说明操作将导致人身伤亡等严重后果。

按照以下步骤断开断路器的连接：

步骤	操作
1		将断路器切换到 O (OFF) 位置。
2		将两个锁定杆移动到最下面位置。
3		同时将两个操作手柄往下压，直到听见锁定杆发出两声咔哒（锁定杆返回到初始位置）。断路器已断开连接。

步骤

操作

1

将断路器切换到 O (OFF) 位置。

2

将两个锁定杆移动到最下面位置。

3

同时将两个操作手柄往下压，直到听见锁定杆发出两声咔哒（锁定杆返回到初始位置）。

断路器已断开连接。

注:

辅助回路可以：
- 藉由位于抽架和断路器后部的连接器而自动断开连接。
- 保持连（如果断路器带有手动辅助连接器）。
在断开断路器的连接之前，先使断路器分闸。如果断开连接时断路器处于 I (ON) 合闸位置，那么安全机构能够在插脚断开连接之前使断路器自动脱扣，从而确保极点自动断开。

拆除断路器

危险
电击、爆炸或弧闪的危险采用适当的个人防护设备 (PPE) 并遵循电气作业安全守则。请参阅 NFPA 70E、CSA Z462、NOM-029-STPS 或相应当地标准。只有具备相应资质的电气人员才能安装和维修该设备。断路器必须处于 O (OFF) 位置。不得使用工具断开断路器连接或连接断路器。未按说明操作将导致人身伤亡等严重后果。

危险

电击、爆炸或弧闪的危险

采用适当的个人防护设备 (PPE) 并遵循电气作业安全守则。请参阅 NFPA 70E、CSA Z462、NOM-029-STPS 或相应当地标准。
只有具备相应资质的电气人员才能安装和维修该设备。
断路器必须处于 O (OFF) 位置。
不得使用工具断开断路器连接或连接断路器。

未按说明操作将导致人身伤亡等严重后果。

按照以下步骤移除断路器：

步骤	操作
1		断开断路器的连接。断开手动辅助连接器（如果有的话）。
2		将两个锁定杆往下压。
3		将两个操作手柄向下压到下一个槽口。
4		移出断路器，保持水平。

连接断路器

危险
电击、爆炸或弧闪的危险采用适当的个人防护设备 (PPE) 并遵循电气作业安全守则。请参阅 NFPA 70E、CSA Z462、NOM-029-STPS 或相应当地标准。只有具备相应资质的电气人员才能安装和维修该设备。断路器必须处于 O (OFF) 位置。不得使用工具断开断路器连接或连接断路器。未按说明操作将导致人身伤亡等严重后果。

危险

电击、爆炸或弧闪的危险

采用适当的个人防护设备 (PPE) 并遵循电气作业安全守则。请参阅 NFPA 70E、CSA Z462、NOM-029-STPS 或相应当地标准。
只有具备相应资质的电气人员才能安装和维修该设备。
断路器必须处于 O (OFF) 位置。
不得使用工具断开断路器连接或连接断路器。

未按说明操作将导致人身伤亡等严重后果。

按照以下步骤连接断路器：

步骤	操作
1		将断路器切换到 O (OFF) 分闸位置。将两个操作手柄向下移动到抽架的下操作位。将断路器推入，直到听见锁定杆发出咔哒一声。
2		将两个锁定杆往前移。
3		同时抬起两个锁定杆。

步骤

操作

1

将断路器切换到 O (OFF) 分闸位置。

将两个操作手柄向下移动到抽架的下操作位。

将断路器推入，直到听见锁定杆发出咔哒一声。

2

将两个锁定杆往前移。

3

同时抬起两个锁定杆。

注: 在连接断路器之前，先使断路器分闸。如果连接时断路器处于合闸 I (ON) 位置，那么安全机构能够在插脚连接之前使断路器自动脱扣，从而确保电极自动分断。

防直接接触电源电路的抽出式断路器保护

下表显示了抽出式断路器配置及其相应的保护等级 (IP)：

配置	保护等级	描述
	IP20	内置抽架：无断路器有断路器（无端子屏罩）
	IP40	内置抽架以及带端子屏罩的断路器。
	IP40	带适配器、端子屏罩和封板的抽架，无断路器：适配器让抽出式断路器能够兼容所有连接附件。抽出式断路器必须配备长端子屏罩、短端子屏罩和相间隔板。端子屏罩是抽出式断路器的必备附件。短端子屏罩随附于插入式套件中。也可以选配长端子屏罩来代替短端子屏罩。 Schneider Electric 不提供封板。
	IP40	带适配器和端子屏罩的抽架，以及带端子屏罩的断路器。

断路器断开连接时的辅助回路测试（可选）

带有手动辅助连接器的断路器可执行辅助回路测试功能。

在处于退出位置时，可对断路器进行操作（使用执行器或脱扣按钮）以检查辅助回路是否工作正常。

在移除断路器之前，先断开手动辅助连接器（如果断路器配有此装置）的连接。

位置触点（可选）

在抽架上可以安装 2 个转换触点：

A 连接位置触点 (CE)

B 退出位置触点 (CD)

有关触点操作的更多详细信息，请参阅控制辅件。

位置触点，连同 IO 模块，共同提供抽架管理功能，从而：

记录并检查抽架中抽出式断路器的运动件位置
提供与预防性维护措施有关的信息
向远程控制器告知抽出式设备的位置。

有关抽架管理功能的更多信息，请参阅 DOCA0055•• Enerlin'X IO - 用于单个 IEC 断路器的输入/输出应用程序模块 - 用户指南。

锁定抽架

抽架手柄最多可以使用 3 个挂锁（不提供）或钥匙锁锁定。

示意图	描述
	可以使用最多 3 个锁钩直径为 5–8 mm (0.2–0.3 in) 的挂锁（用户自备）来锁定断路器，以防止连接。

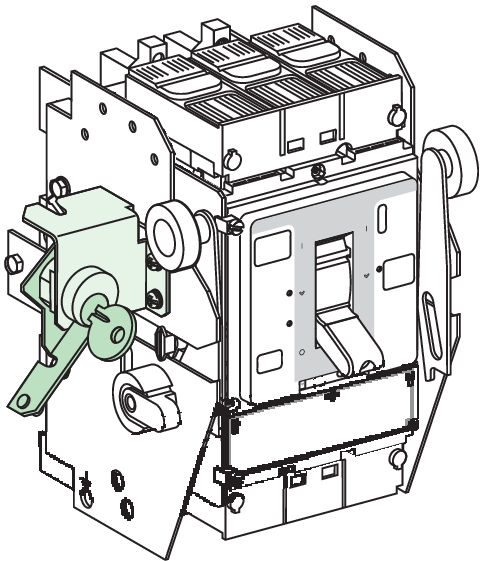

	使用钥匙锁时，断路器可被锁定在连接位置。
	使用钥匙锁时，断路器可被锁定在退出位置。

关于附件产品的更多信息，请参阅 LVPED221002ZH ComPacT NSX, ComPacT INS/INV, MasterPacT NW DC - DC PV 目录。
