抽架锁定在退出位置

描述

抽架可以锁定在退出位置。当抽架锁定在退出位置时，摇进摇出手柄无法插入。

抽架可以通过以下装置锁定在退出位置：

• 最多三个锁扣直径为 5–8 毫米的挂锁。

• 可选的钥匙锁。

钥匙锁可与挂锁配合使用。

利用挂锁锁定抽架一直都是可行的，不需要任何附件。

利用钥匙锁附件进行VSPD抽架锁定

利用钥匙锁附件锁定抽架的方式是：

• 一把钥匙锁。

• 两把钥匙锁，它们的配套钥匙可以相同，也可以不同。

可以配用以下类型的钥匙锁：

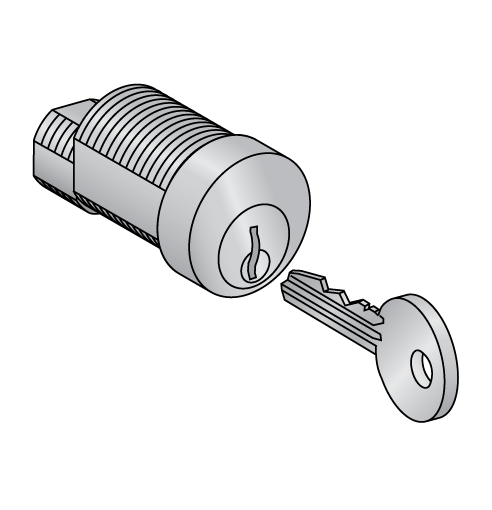

Ronis 钥匙锁

Profalux 钥匙锁

Castell 钥匙锁（此钥匙锁不提供）

Kirk 钥匙锁（此钥匙锁不提供）

有关附件安装的信息，请参阅 Schneider Electric 网站上的说明书：NVE56768。

利用挂锁锁定抽架

步骤	操作
1	确认抽架指示器处于退出位置。
2	拉出挂锁片。
3	将挂锁插入到锁片中，然后锁闭挂锁。
4	确认摇进摇出手柄无法插入到摇进摇出手柄插孔中。

利用挂锁解锁抽架

步骤	操作
1	移除挂锁。 锁片回缩。
2	确认摇进摇出手柄能够插入到摇进摇出手柄插孔中。

利用钥匙锁锁定抽架

对于配备有两把钥匙锁的抽架，一把钥匙足以将抽架锁定在退出位置。

步骤	操作
1	确认抽架指示器处于退出位置。
2	逆时针旋转钥匙，锁定抽架。
3	移除钥匙。
4	确认摇进摇出手柄无法插入到摇进摇出手柄插孔中。

利用钥匙锁解锁抽架

对于配备有两把钥匙锁的抽架，必须将两把钥匙都插入到钥匙锁中，才能解锁抽架。

步骤	操作
1	将钥匙插入锁具中。
2	顺时针旋转钥匙，解锁抽架。 注: 钥匙仍固定在钥匙锁中。
3	确认摇进摇出手柄能够插入到摇进摇出手柄插孔中。
