MasterPacT MTZ1 抽出式设备状态
抽出式设备搬运条件
在连接或断开抽出式设备时，需要插入摇进摇出手柄。若联锁装置、挂锁或开门锁已设置到位，则无法插入摇进摇出手柄。
 危险 |
|---|
|
电击、爆炸或弧闪的危险
未按说明操作将导致人身伤亡等严重后果。
|
抽出式设备位置
位于抽架正面的指示器本地指示设备在抽架中的位置。
|
设备位置 |
位置指示和位置触点状态 |
连接位置 |
设备状态 |
|---|---|---|---|
|
连接 |
  |
|
|
|
测试 |
  |
|
|
|
断开 |
  |
|
|
|
撤出 |
|
|
从机架拆除。 |

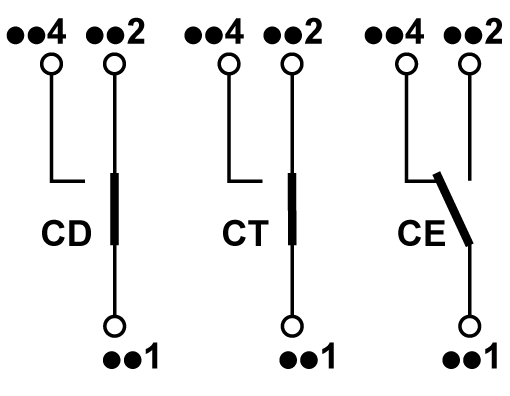

抽出式设备位置触点
设备在抽架中的位置由以下位置触点远程指示：
-
CE：连接位置
-
CT：测试位置
-
CD：退出位置
在摇进摇出操作期间，位置触点的状态根据设备位置改变，如下图所示。
A 设备位于连接位置
B 主电路分离
C 设备位于测试位置
D 辅助电路分离
E 设备位于退出位置
位置触点断开。
位置触点闭合。
不带 EIFE Ethernet 接口的抽出式设备位置触点
在不带 EIFE Ethernet 接口的情况下，可以增配以下位置触点：
-
2 个 CD 退出位置触点
-
3 个 CE 连接位置触点
-
1 个 CT 测试位置触点
带 EIFE Ethernet 接口的抽出式设备位置触点
在带有 EIFE Ethernet 接口的情况下，可以增配 2 个 CE 连接位置触点。
抽架管理功能
抽架管理功能用于：
-
记录并检查抽架中抽出式设备的运动件的位置
-
提供与预防性维护措施有关的信息
-
向远程控制器告知抽出式设备的位置
抽架管理功能通过以下部件来执行：
-
EIFE Ethernet 接口，请参阅 DOCA0106•• Enerlin'X EIFE - 用于单个 MasterPacT MTZ 抽出式断路器的嵌入式 Ethernet 接口 - 用户指南。
-
IO 模块，请参阅 DOCA0055•• Enerlin'X IO - 用于单个断路器的输入/输出应用程序模块 - 用户指南。
