Sistema de conexión a tierra

Introducción

El sistema de conexión a tierra de las arquitecturas de sistema ULP se debe diseñar e instalar en conjuntos de aparellaje de conexión y de control de alimentación de acuerdo con la norma IEC 61439-2.

Los tipos de conexión a tierra son los siguientes (conforme a la norma IEC 60050-826):

• Toma de tierra protectora

  • Conectar a tierra uno o varios puntos de un sistema o instalación o en equipos para ofrecer protección eléctrica.

• Toma de tierra funcional:

  • Conectar a tierra uno o varios puntos de un sistema o instalación o en equipos para otros objetivos que no sean ofrecer protección eléctrica.

Montaje de dispositivos en la carcasa eléctrica

Se deben seguir estas reglas para montar dispositivos en la carcasa:

• La carcasa se puede utilizar para conectar dispositivos a tierra, en concreto una fuente de alimentación auxiliar, PLC y módulos ULP, cuando la resistencia entre el conductor de protección (PE) y todas las partes metálicas de la carcasa es de 0,1 Ω como máximo (conforme a la norma 61439-2).

• Todas las partes metálicas de la carcasa deben conectarse juntas. El contacto entre las piezas debe ser de metal con metal: se debe eliminar la pintura y otros materiales aislantes. Se debe aplicar una grasa o pintura especial a la conexión para evitar la corrosión en condiciones ambientales adversas (por ejemplo, >65% de humedad relativa, aplicaciones en exteriores y atmósferas en las que haya agentes corrosivos como, por ejemplo, sulfuro de hidrógeno [H₂S]).

• La conexión a la borna de conexión para tierra de protección en la carcasa debe ser lo más corta posible.

• La fuente de alimentación que se utiliza con los módulos ULP es limitada.

• Cada carril DIN debe estar conectado a la tierra de protección de la carcasa. Se recomienda un carril DIN de acero inoxidable en lugar de uno de aluminio para proporcionar una conexión a tierra más consistente.

En la siguiente figura se muestra la instalación para la continuidad de la conexión a tierra de protección:

Toma de tierra funcional

Los módulos Enerlin'X (interfaces IFE, EIFE e IFM, módulo IO y pantalla FDM121) disponen de conexión a tierra funcional. La conexión a tierra funcional la proporcionan las piezas metálicas del conjunto (carcasa con carriles DIN metálicos) que tienen una resistencia máxima igual a 0,1 Ω con el conductor de protección principal (PE).

Si los dispositivos están montados en la puerta de la carcasa, compruebe la continuidad de la conexión a tierra entre la puerta y el conductor PE. La puerta debe estar conectada al bastidor de la carcasa con al menos un cable PE. Se recomienda utilizar un cable PE con trenzas de cobre.

Ejemplos:

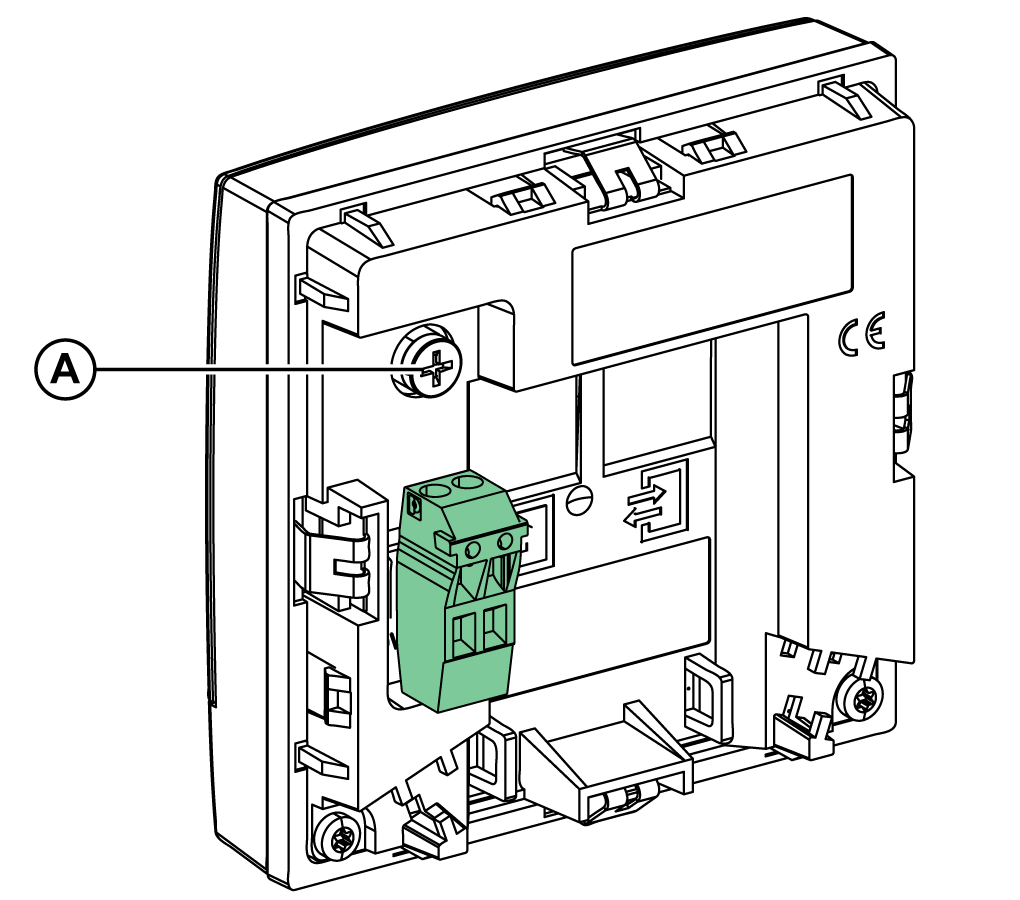

A	Conexión a tierra en la pantalla FDM121 que debe realizarse al bastidor de la carcasa		B	Conexión a tierra en la interfaz EIFE en contacto con la placa de conexión a tierra instalada en el interruptor automático MasterPact MTZ
