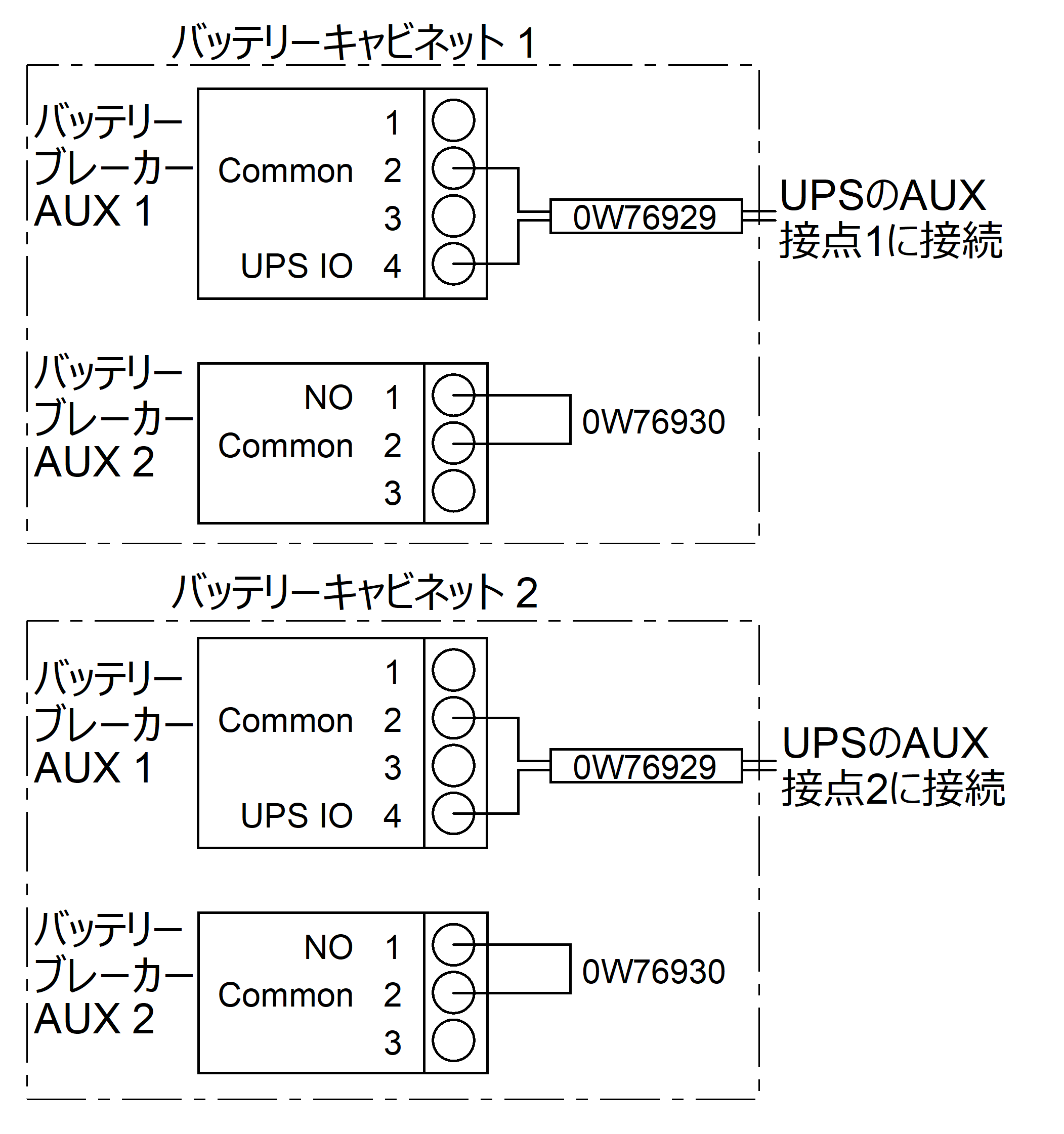

補助ドライ接点の接続は、UPSがサポートするバッテリーブレーカーの数によって異なります。以下はバッテリーブレーカーのバンク2つをサポートする例です。
バッテリーキャビネットが1つだけのシステム |
バッテリーキャビネットが2つのシステム |
2つのバッテリーバンクに4つのバッテリーキャビネットがあるシステム |
|
