ภาพรวมของชุดติดตั้ง
ชุดการติดตั้ง 0M-100883
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|
| แหวนสปริง
HUA12053
|
เชื่อมต่อสายไฟฟ้า. | 40 |
ชุดการติดตั้ง 0M-100917
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|
| น็อต
M8 พร้อมวงแหวนรอง
803–8007
|
เตรียม UPS สำหรับระบบต่อลงดิน Solid-Grounded. | 2 |

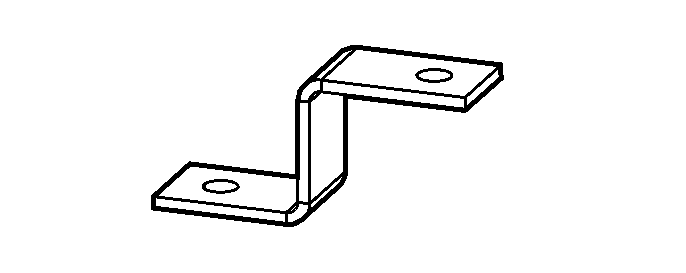

| บัสบาร์แบบบอนดิ้ง
880–99117
|
1 |
ชุดการติดตั้ง 0M-88357
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|
| สาย
USB
960-0598
|
เชื่อมต่อสายเคเบิล Modbus. | 1 |
| ตัวต้านทาน
150 โอห์ม
110-0151-Z
|
10 |
|
| ตัวเชื่อมต่อเทอร์มินัล
730-0532
|
2  |
ชุดการติดตั้ง 0J-0M-1160
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|
| เซ็นเซอร์วัดอุณหภูมิ
0M-1160
|
สำหรับโซลูชันแบตเตอรี่ภายนอก
ดู เชื่อมต่อสายสัญญาณจากสวิตช์เกียร์และผลิตภัณฑ์เสริมของผู้ผลิตอื่น อ้างอิงถึงคู่มือการติดตั้งโซลูชันแบตเตอรี่เฉพาะสำหรับข้อมูลวิธีการติดตั้งและเชื่อมต่อเซ็นเซอร์วัดอุณหภูมิ |
1 |
ชุดการไหวสะเทือนแบบเสริม GVSOPT002
| ชิ้นส่วน | ใช้ใน | จำนวนหน่วย |
|---|---|---|
| สลักเกลียว M8 x 20 มม. พร้อมวงแหวนรอง | ติดตั้งสมอต้านทานการไหวสะเทือน (เป็นทางเลือก) และ การติดตั้งขั้นสุดท้าย | 12 |
| สมอยึดด้านหลัง
870-97772
|
1 |
|
| ขอเกี่ยวด้านหลัง
870-31131
|
1 |
|
| ขอเกี่ยวด้านหน้า
870-31132
|
1 |
|
| เพลตเชื่อมต่อด้านหลัง
870-31554
|
ใช้สำหรับการติดตั้งกับผลิตภัณฑ์ที่ติดกัน ทำตามคำแนะนำในคู่มือการติดตั้งสำหรับผลิตภัณฑ์ที่ติดกัน | 1 |
ชุดอุปกรณ์เสริม NEMA 2 รูรุ่น GVSOPT005
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|
| เพลต NEMA 2 รู (เอาต์พุต, DC +, N) | เชื่อมต่อสายไฟฟ้าเข้ากับเพลตรู NEMA 2 | 7 |
| เพลต NEMA 2 รู (อินพุต, บายพาส, DC-) | 8 |
|
| น็อต M8 พร้อมวงแหวนรอง | 30 |
|
| แหวนสปริง | 30 |
|
| แหวนรองแบบแบน M8x24 มม. | 60 |
ชุดขนานแบบเสริม GVSOPT006
| ชิ้นส่วน | ใช้ใน | จำนวนหน่วย |
|---|---|---|
| สายเคเบิล PBUS1 0W6268 | เชื่อมต่อสาย PBUS | 1 |
| สายเคเบิล PBUS2 0W6267 | 1 |
|
| สวิตช์ AUX | เชื่อมต่อสายสัญญาณ IMB ในระบบขนาน 1+1 อย่างง่าย | 2 |
| ชุดนี้ประกอบด้วยชิ้นส่วนสำหรับใช้กับ UPS รุ่นอื่นที่ไม่เกี่ยวข้องกับการติดตั้งนี้ | ||
ชุดอุปกรณ์เสริม GVSOPT030
สำหรับการติดตั้งด้วยตู้แบตเตอรี่ชนิดโมดูลที่อยู่ติดกัน ทำตามคู่มือติดตั้งตู้แบตเตอรี่ชนิดโมดูล
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|

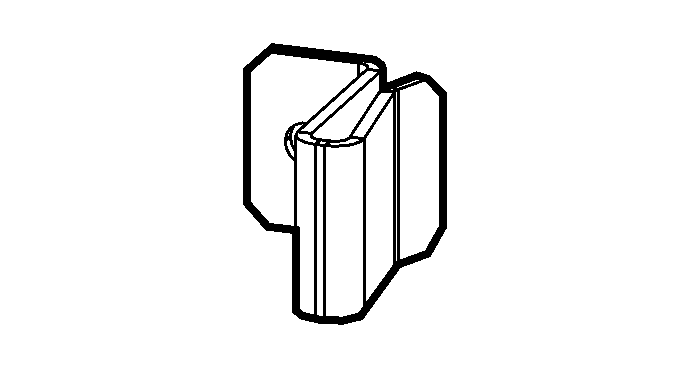

| ข้อรัดเชื่อมต่อ
870-32370
|
สำหรับการเชื่อมต่อโครงข่าย | 3 |
| สกรู
M6 x 16 มม. พร้อมแหวงรอง
803-0686A
|
3 |
|
| น็อต
M6 พร้อมแหวนรอง
3360687
|
3 |
|
| สลักเกลียว
M8 x 25 มม. พร้อมวงแหวนรอง
803-8595A
|
การเชื่อมต่อสายไฟฟ้า | 9 |
| น็อต
M8 พร้อมวงแหวนรอง
803-8007
|
9 |
|
| สาย PE 0W13065 (สำหรับตู้แบตเตอรี่ชนิดโมดูล 1) | สำหรับการเชื่อมต่อของตู้แบตเตอรี่ชนิดโมดูล 1 | 1 |
| สายไฟ DC 0W13071 (สำหรับตู้แบตเตอรี่ชนิดโมดูล 1) | 1 |
|
| สายไฟ DC 0W13066 (สำหรับตู้แบตเตอรี่ชนิดโมดูล 2) | เฉพาะการเชื่อมต่อสายไฟฟ้าสำหรับตู้แบตเตอรี่ชนิดโมดูล
2,3,4 สำหรับ UPS ที่มีพิกัดสูงกว่า
50 kW สำหรับ UPS ที่มีพิกัดสูงสุด 50 kW ใช้สาย DC ที่ให้ไว้ |
1 |
| สายไฟ DC 0W13068 (สำหรับตู้แบตเตอรี่ชนิดโมดูล 3) | 1 |
|
| สายไฟ DC 0W13067 (สำหรับตู้แบตเตอรี่ชนิดโมดูล 4) | 1 |
|
| สายสัญญาณ 0W13070 | สำหรับการเชื่อมต่อสายสัญญาณสำหรับตู้แบตเตอรี่ชนิดโมดูล 1 | 1 |
| สายสัญญาณ 0W13069 | 1 |
|
| สายรัดสายเคเบิล
820-0176A
|
สำหรับการยึดสายไฟฟ้า | 18 |
| สายรัดสายเคเบิล
820-0020
|
30 |
