Boqueo del mando giratorio directo
Bloqueo del mando giratorio directo con un candado en la posición OFF
 PELIGRO |
|---|
|
Peligro de descarga eléctrica, explosión o
arco eléctrico
Cuando el mando esté en la posición O-Off, utilice
siempre un voltímetro adecuado para confirmar que el dispositivo
está apagado antes de realizar cualquier trabajo en él.
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
|
Puede utilizar de uno a tres candados (diámetro de la armella 5-8 mm [0,2-0,3 in]) para bloquear el mando giratorio directo en la posición OFF.
|
Paso |
Acción |
|
|---|---|---|
|
1 |
Coloque el dispositivo en la posición OFF. |
|
|
2 |
Extraiga la pestaña. |
|
|
3 |
Inserte la armella (diámetro de 5 a 8 mm [de 0,2 a 0,3 in]) de los candados. NOTA: No se
suministran candados.
|
|
Bloqueo del mando giratorio directo con un candado en la posición ON
Para activar el bloqueo con un candado en la posición ON, consulte BQT1167502 ComPacT NS630b-1600 - Mando giratorio de montaje directo - Hoja de instrucciones.
|
Paso |
Acción |
|
|---|---|---|
|
1 |
Coloque el aparato en la posición ON (I). |
|
|
2 |

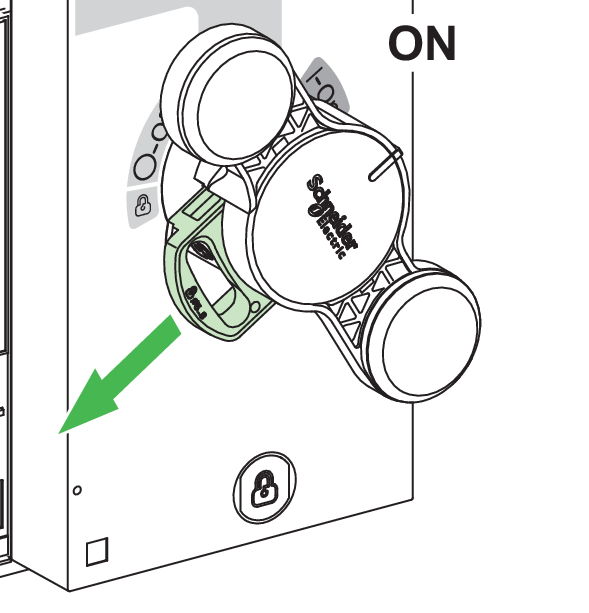

Extraiga la pestaña. |
|
|
3 |
Inserte la armella (diámetro de 5 a 8 mm [de 0,2 a 0,3 in]) de los candados. NOTA: No se
suministran candados.
|
|
Si el mando giratorio se encuentra bloqueado en la posición ON:
-
Las funciones de protección se activan y disparan el interruptor automático si se produce un fallo eléctrico.
-
Puede disparar el interruptor automático con el botón push-to-trip.
Bloqueo con candado del mando giratorio directo en las posiciones ON u OFF
El candado es un accesorio opcional.
| PELIGRO |
|---|
|
Peligro de descarga eléctrica, explosión o
arco eléctrico
Cuando el mando esté en la posición O-Off, utilice
siempre un voltímetro adecuado para confirmar que el dispositivo
está apagado antes de realizar cualquier trabajo en él.
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
|
Siga este procedimiento para bloquear el mando giratorio directo en la posición de ON u OFF con un candado.
|
Paso |
Acción |
|
|---|---|---|
|
1 |
Coloque el dispositivo en la posición ON u OFF. |
|
|
2 |

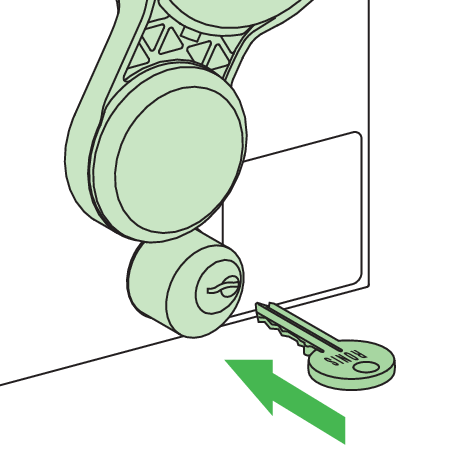

Inserte la llave en el candado. |
|
|
3 |
Gire la llave hacia la izquierda. |
|
|
4 |
Quite la llave |
– |
Si el mando giratorio se encuentra bloqueado en la posición ON:
-
Las funciones de protección se activan y disparan el interruptor automático si se produce un fallo eléctrico.
-
Puede disparar el interruptor automático con el botón push-to-trip.
