Potencia real, reactiva y aparente (PQS)

La carga de un sistema eléctrico de CA ordinario posee componentes tanto resistivos como reactivos (inductivo o capacitivos).

La potencia real, también conocida como potencia activa (P) es consumida por cargas resistivas. La potencia reactiva (Q) es consumida por cargas inductivas o generada por cargas capacitivas.

La potencia aparente (S) es la capacidad del sistema de alimentación objeto de medición de proporcionar potencia activa y reactiva.

Las unidades de potencia de la potencia real P son vatios (W o kW), de la potencia reactiva Q son vares (VAR o kVAR) y de la potencia aparente S son voltiamperios (VA o kVA).

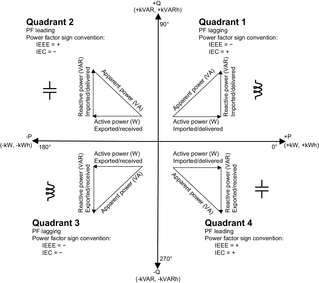

Flujo de potencia

La potencia activa positiva P(+) fluye desde la fuente de potencia hacia la carga. La potencia activa negativa P(-) fluye desde la carga hasta la fuente de potencia.
