Formato del registro del factor de potencia

La central de medida proporciona valores de factor de potencia en una amplia variedad de formatos que se adaptan a su software de gestión de energía.

Factor de potencia en los formatos IEC y avance/retraso (IEEE): Registros Float32 e Int16U

La central de medida proporciona el factor de potencia total en los formatos IEC y avance/retraso (IEEE) en los tipos de datos Float32 e Int16U. Puede utilizar estos registros para enviar información sobre el factor de potencia a software de terceros. Estos registros se interpretaron utilizando las convenciones de signos estándar de las normas IEC e IEEE.

NOTA: Para obtener información sobre cómo calcular los valores de factor de potencia real a partir de los valores mostrados en los registros Int16U, consulte la lista de registros Modbus de su central de medida, que está disponible en www.se.com .

Información de factor de potencia de cuatro cuadrantes: registros de punto flotante

La central también proporciona información de FP (incluido el signo y el cuadrante) en registros de punto flotante únicos para cada uno de los valores de FP (por ejemplo, valores por fase y totales del FP real y de desplazamiento, con sus mínimos y máximos asociados). La central de medida aplica un sencillo algoritmo sobre el valor de FP y, posteriormente, lo almacena en el registro de FP apropiado.

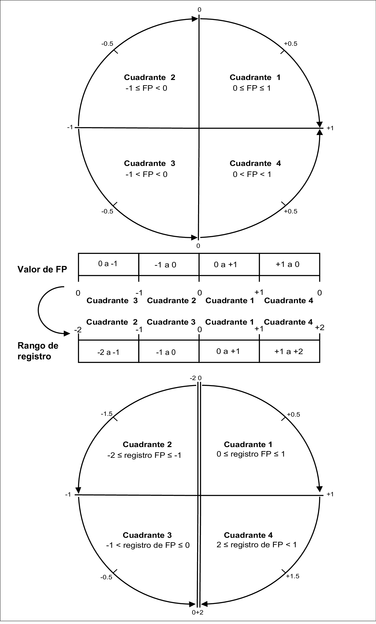

La central de medida y el software (como Power Monitoring Expert o ION Setup ) interpretan estos registros de FP para generar informes o completar campos de introducción de datos de acuerdo con el siguiente diagrama:

El valor de FP se calcula a partir del valor del registro de FP utilizando las siguientes fórmulas:

Cuadrante Rango de FP Rango del registro de FP Fórmula de FP

Cuadrante 1

0 a +1

0 a +1

Valor de FP = Valor del registro de FP

Cuadrante 2

De -1 a 0

De -2 a -1

Valor de FP = (−2) − (valor del registro de FP)

Cuadrante 3

De −1 a 0

De -1 a 0

Valor de FP = Valor del registro de FP

Cuadrante 4

1 a 0

1 a +2

Valor de FP = (+2) − (valor del registro de FP)

Visite www.se.com y busque la lista de registro Modbus de su central de medida para descargar una copia.
