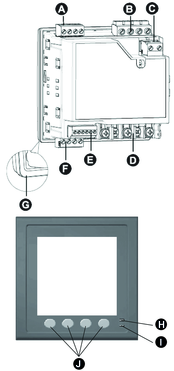

Descripción de la central de medida

		A	Salida digital (Relay1+Relay2) (Solo en PM5330 / PM5331 / PM5340 / PM5341 )
		B	Entradas de tensión (V1, V2, V3, VN)
		C	Alimentación (alimentación auxiliar) (L1, L2)
		D	Entradas de intensidad (I₁₊, I_1-, I₂₊, I_2-, I₃₊, I_3-)
		E	Entrada de estado/salida digital (D1+, D2+, S1+, S2+, -/C, +)
		F	Puerto de comunicaciones: RS-485 (+, -, , C) (solo en PM5310 / PM5330 / PM5331 ) Ethernet (solo en PM5320 / PM5340 / PM5341 )
		G	Junta
		H	LED de alarma/de impulsos de energía
		I	LED de frecuencia de impulsos/de comunicaciones serie
		J	Botones de navegación/selección de menús
