控制附件

CAM 触点

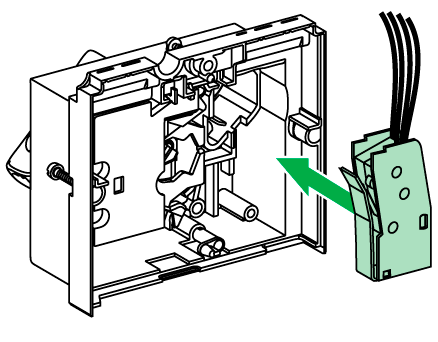

预操作触点

安装在旋转手柄中：

• 当发出断路器手动命令时，预合触点（CAF2、CAF1）在极点闭合前动作。

• 当发出断路器手动命令时，预分触点 (CAO1) 在极点断开前动作。

位置触点

已连接 (CE)/已退出 (CD) 的位置触点

安装在抽架上，以指示断路器在抽架中的位置：

MN

MN 欠压脱扣线圈

此脱扣线圈用于：

• 当电压小于额定电压 (Un) 的 0.35 倍时，断路器脱扣。电压为额定电压 Un 的 0.35 到 0.7 倍时，可能但不是一定发生脱扣。大于额定电压 Un 的 0.7 倍时，不可能脱扣。

• 当电压达到额定电压的 0.85 倍时，可再次使断路器合闸。

此类型的脱扣线圈可用于故障安全紧急停止。

延时单元

用于 MN 欠压脱扣线圈的延时单元

延时单元能够消除因瞬时电压骤降持续时间 < 200 ms 时欠压脱扣线圈引起的不必要脱扣。

延时单元有两种类型：可调式或固定式。

MX

MX 分励脱扣线圈

此线圈使断路器在电压超过额定电压 Un 的 0.7 倍时脱扣。
