DOCA0101ZH-09

设备信息

标识

MasterPacT MTZ2/MTZ3 设备可以通过以下方式识别:

  • 设备上的名牌

  • QR 代码,其位于:

    • 断路器控制单元正面

    • 隔离开关正面

  • 设备和抽架上的识别标签

A 产品识别标签

B 产品检验标签

C 附件电压标签

D 铭牌

E 用于访问产品信息的二维 (QR) 码

产品识别标签

注释

描述

说明

A

产品代码

产品代码是一行代码,表示 MasterPacT 断路器或隔离开关的完整配置。在利用 Product Selector 配置工具完成配置之后,针对每个 MasterPacT 设备自动生成此代码。

产品代码出现在发票和交货单据上以及 MasterPacT 设备和包装标签上。

可以在 Product Selector 配置工具中输入产品代码,继而生成 MasterPacT 设备的完整配置。

B

Schneider Electric 内部识别号

C

设备描述

设备描述涵盖以下特性:

  • 范围

  • 额定值

  • 性能级别

  • 极数

  • 控制单元类型

D

认证标志

设备必要认证的标志。

E

设备序列号

设备序列号是经编码的 PPYYWWD••••,其中:

  • PP:工厂代码

  • YY:制造年份

  • WW:制造周

  • D:制造星期(星期一 = 1)

  • ••••:当天的产品生产编号。范围为 0001 至 9999

例如,PP242330064 表示在工厂 PP 中于 2024 年 6 月 5 日星期三制造的第六十四件设备。

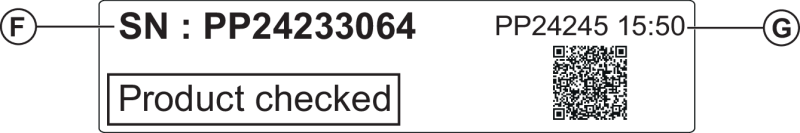

产品检验标签

注释

描述

说明

F

设备序列号

请参阅前一表格中的说明。

G

设备测试日期代码

设备测试日期代码是经编码的 PPYYWWD HH:MM,其中:

  • PP:工厂代码

  • YY:测试年份

  • WW:测试周

  • D:测试星期(星期一 = 1)

  • HH:MM:测试时间(小时和分钟)

附件电压标签

附件电压标签注明设备中安装的且需要连接到电源的附件的电压。

铭牌

铭牌中包含设备信息,位于设备前罩上。

断路器铭牌

隔离开关铭牌

A 设备尺寸和额定电流 x 100 A

B Ui:额定绝缘电压

C Ue:额定工作电压

D 频率

E 设备类型:断路器或 开关切断器,适用于绝缘

F Ics:额定工作短路分断能力

G Icw:额定瞬时耐受电流

H 标准

I 性能级别

J Uimp:额定冲击耐受电压

K Icu:额定极限短路分断能力

L 根据 IEC 60947-2 的选型分类

M 包含 EIFE 选配接口的 IP 地址信息的标签的粘贴位置

NIcm:额定短路接通能力

O Ith:常规自由空气热电流

P Ie:额定工作电流

Q 用作非保护型断路器的隔离开关的相关信息

QR 代码

使用运行 QR 读码器且连接到互联网的智能手机扫描 MasterPacT MTZ 设备正面的 QR 码时,会显示 Go2SE 登录页。登录页显示了一些设备相关信息,以及菜单列表。

QR Code is a registered trademark of DENSO WAVE INCORPORATED in Japan and other countries.
