Format de registre des facteurs de puissance

L'appareil fournit des valeurs de facteur de puissance sous divers formats pour convenir à votre logiciel de gestion de l'énergie.

Facteur de puissance aux formats CEI et avance/retard (IEEE) : Registres Float32 et Int16U

L'appareil fournit un facteur de puissance total au format CEI et avance/retard (IEEE) dans des types de données Float32 et Int16U. Vous pouvez utiliser ces registres pour importer des informations de facteur de puissance dans un logiciel tiers. Ces registres sont interprétés au moyen des conventions de signes CEI et IEEE standards.

REMARQUE: Pour des informations sur comment calculer les valeurs de facteur de puissance réelles à partir des valeurs figurant dans les registres Int16U, voir la liste des registres Modbus de l'appareil, disponible dans www.se.com.

Informations de facteur de puissance à quatre quadrants : registres à virgule flottante

L'appareil fournit aussi des informations de FP (y compris les signes et les quadrants) dans des registres uniques à virgule flottante pour chacune des valeurs de FP (par exemple, les valeurs par phase et totales pour le FP vrai et le déplacement, et les minima et maxima associés). L’appareil applique un simple algorithme à la valeur de FP puis stocke le résultat dans le registre « FP » approprié.

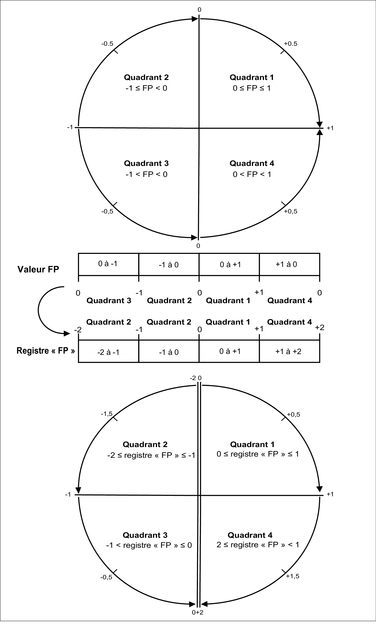

L’appareil et le logiciel (comme Power Monitoring Expert ou ION Setup) interprètent les registres FP pour tous les champs de rapport ou de saisie de données d’après le diagramme suivant :

La valeur FP est calculée d’après la valeur du registre « PF » selon les formules suivantes :

Quadrant Plage FP Plage du registre FP Formule FP
Quadrant 1 0 à +1 0 à +1 Valeur FP = valeur du registre FP
Quadrant 2 -1 à 0 -1 à 0 Valeur FP = valeur du registre FP
Quadrant 3 0 à -1 -2 à -1 Valeur FP = (–2) – (valeur du registre FP)
Quadrant 4 +1 à 0 +1 à +2 Valeur FP = (+2) – (valeur du registre FP)

Rendez-vous sur www.se.com et recherchez la liste des registres Modbus de votre appareil pour en télécharger une copie.
