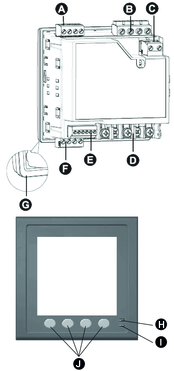

Description de l’appareil

A

Sorties de relais (Relais1, Relais2)

(Modèles PM5330  / PM5331  / PM5340  / PM5341 uniquement)

B

Entrées de tension (V1, V2, V3, VN)

C

Alimentation dédiée (alimentation auxiliaire) (L1, L2)

D

Entrées de courant (I₁₊, I_1–, I₂₊, I_2–, I₃₊, I_3–)

E

Entrées d’état / sorties logiques (L1+, L2+, E1+, E2+, –/C, +)

F

Port de communication :

RS-485 (+, –, , C) (modèles PM5310  / PM5330  / PM5331 uniquement)

Ethernet (modèles PM5320  / PM5340  / PM5341 uniquement)

G

Joint d’étanchéité

H

Voyant alarme / impulsions d’énergie

I

Voyant LED tension / communications série

J

Boutons de navigation et de sélection de menu
