ComPact NSX100-250 - Courbes de déclenchement de la protection de la distribution électrique
Déclencheurs magnétiques TMD
Pour toutes les courbes TMD :
Les valeurs sont données pour une température ambiante de 40 °C, Ir = 1 x In, 3 pôles chargés, démarrage à froid.
Pour Ir = k x In, lire le temps correspondant à 1/k fois le courant donné.
Pour un déclenchement à 1 pôle, lire le temps correspondant à 0,85 fois le courant donné.
Pour un démarrage à chaud (0,9 x Ir), diviser le temps maximum par 2, et le temps minimum par 4.
|
TM16D
|
TM25D |
|
TM32D
|
TM40D |
|
TM50D
|
TM63D |
|
TM80D / TM100D
|
TM125D / TM160D |
|
TM200D / TM250D
|
Déclencheurs magnétiques TMG
|
TM16G
|
TM25G |
|
TM40G
|
TM63G |
|
TM80G
|
TM100G |
|
TM125G
|
TM160G |
|
TM200G
|

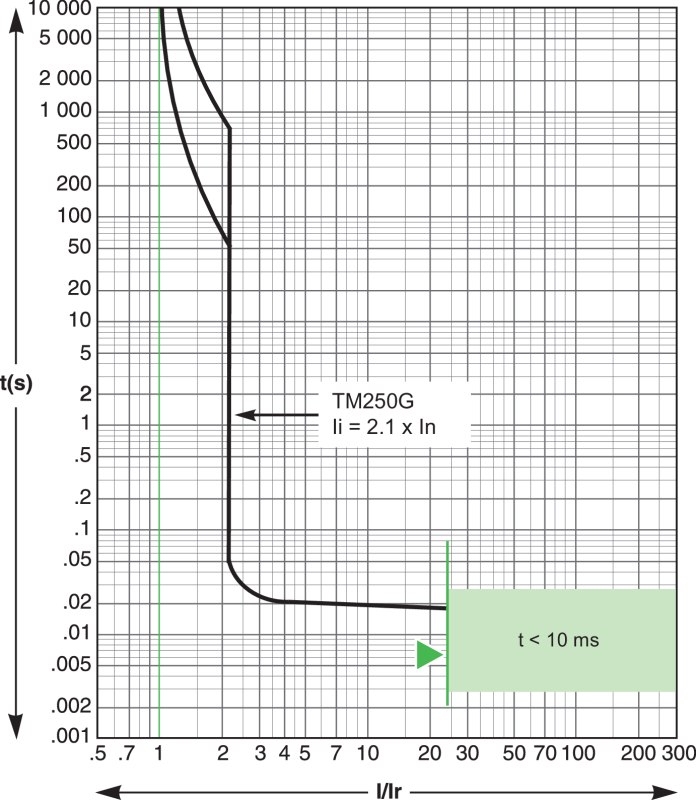

TM250G |
Déclencheurs électroniques MicroLogic 2.2 et 4.2
|
MicroLogic 2.2 et 4.2 - 40-160 A
|
MicroLogic 2.2 et 4.2 - 250 A |
