Interfaz en serie (RS-232C y RS-422/RS-485) para COM2

Introducción

NOTA: Para obtener información sobre cómo conectar controladores y otros tipos de equipos, consulte el manual del controlador del dispositivo correspondiente del software de edición de pantallas.

Puede alternar el método de comunicación entre RS-232C y RS-422/RS-485 mediante el software.

La interfaz en serie no está aislada. Los terminales SG (toma de tierra de señal) y FG (puesta a tierra funcional) están conectados dentro del producto. Si el conector de la interfaz en serie es D-Sub, conecte el cable de FG a la carcasa.

PELIGRO
INCENDIO Y DESCARGA ELÉCTRICA Cuando use el terminal SG para conectar un dispositivo externo a este producto: Asegúrese de que no se crea un bucle de tierra al configurar el sistema. Conecte el terminal SG al equipo remoto cuando el dispositivo externo no está aislado. Conecte el terminal de SG a una conexión a tierra conocida y fiable para reducir el riesgo de daños en el circuito. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

INCENDIO Y DESCARGA ELÉCTRICA

Cuando use el terminal SG para conectar un dispositivo externo a este producto:

Asegúrese de que no se crea un bucle de tierra al configurar el sistema.
Conecte el terminal SG al equipo remoto cuando el dispositivo externo no está aislado.
Conecte el terminal de SG a una conexión a tierra conocida y fiable para reducir el riesgo de daños en el circuito.

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ATENCIÓN
PÉRDIDA DE COMUNICACIÓN No sobrecargue los puertos de comunicación de las conexiones. Sujete con firmeza los cables de comunicación a la pared del panel o al armario. Utilice un conector Sub-D de 9 pines con tornillos sin fin. Si no se siguen estas instrucciones, pueden producirse lesiones o daños en el equipo.

NOTA: Usar dentro de la corriente nominal.

RS-232C

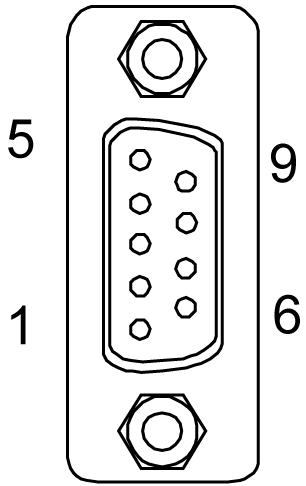

Conector de enchufe D-Sub de 9 pines

Parte lateral del producto	N.º del pin	RS-232C
Parte lateral del producto	N.º del pin	Nombre de la señal	Dirección	Significado
	1	CD	Entrada	Detección de portadora
	2	RD(RXD)	Entrada	Recibir datos
	3	SD(TXD)	Salida	Enviar datos
	4	ER(DTR)	Salida	Terminal de datos preparado
	5	SG	–	Toma de tierra de señalización
	6	DR(DSR)	Entrada	Paquete de datos preparado
	7	RS(RTS)	Salida	Petición de envío
	8	CS(CTS)	Entrada	Envío posible
	9	CI(RI)/VCC	Entrada/–	Llamada Pantalla de Estado +5 Vdc ±5% Salida 0,25 A^*1
	Carcasa	FG	–	Puesta a tierra funcional (común con SG)

*1 Puede alternar el pin #9 entre CI(RI) y VCC mediante el software. La salida VCC no está protegida contra sobretensión. Para prevenir daños o un fallo, sólo usar dentro de la corriente nominal.

El soporte Interfit es #4-40 (UNC).

RS-422/485

Conector de enchufe D-Sub de 9 pines

Parte lateral del producto	N.º del pin	RS-422/RS-485
Parte lateral del producto	N.º del pin	Nombre de la señal	Dirección	Significado
	1	RDA	Entrada	Recibir datos A (+)
	2	RDB	Entrada	Recibir datos B (-)
	3	SDA	Salida	Enviar datos A (+)
	4	ERA	Salida	Terminal de datos preparado A (+)
	5	SG	–	Toma de tierra de señalización
	6	CSB	Entrada	Envío posible B (-)
	7	SDB	Salida	Enviar datos B (-)
	8	CSA	Entrada	Envío posible A (+)
	9	ERB	Salida	Terminal de datos preparado B (-)
	Carcasa	FG	–	Puesta a tierra funcional (común con SG)

El soporte Interfit es #4-40 (UNC).
