Enclavamiento de puerta VPEC
Descripción
Con el enclavamiento de puerta:
-
La puerta del equipo está bloqueada y no se puede abrir cuando el interruptor automático seccionable está en la posición de conexión o de prueba.
-
La puerta del equipo se puede abrir si el interruptor automático seccionable está en la posición de desconexión.
-
La puerta del equipo se puede cerrar con el interruptor automático seccionable en cualquier posición.
Accesorio

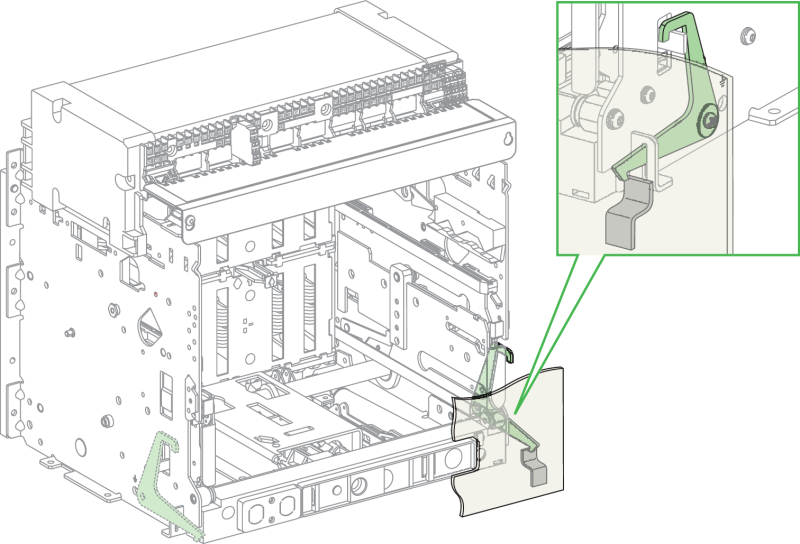

El accesorio de enclavamiento de puerta VPEC es un accesorio opcional montado en el lado izquierdo o derecho del chasis. Cada chasis requiere un enclavamiento de puerta.
Para obtener información sobre la instalación de accesorios, consulte la hoja de instrucciones disponible en el sitio web de Schneider Electric: NVE35493.
Bloquear la puerta del equipo
|
Paso |
Acción |
|
|---|---|---|
|
1 |
Cierre la puerta del equipo. |
|
|
2 |
Ponga el interruptor automático en la posición de prueba o conexión. |
|
|
3 |

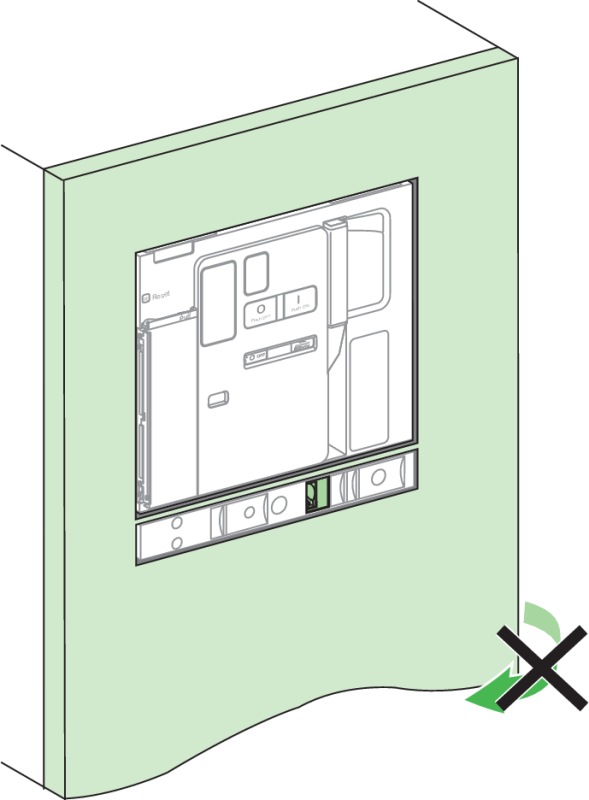

Compruebe que la puerta del equipo esté bloqueada. |
|
Desbloqueo de la puerta del equipo
|
Paso |
Acción |
|
|---|---|---|
|
1 |
Ponga el interruptor automático en la posición de desconexión. |
|
|
2 |
Compruebe que la puerta del equipo esté desbloqueada. |
|
