设备标识
标识
EasyPact MVS2 设备可以通过以下方式识别：
-
设备上的铭牌
-
位于设备的脱扣系统正面的二维码
-

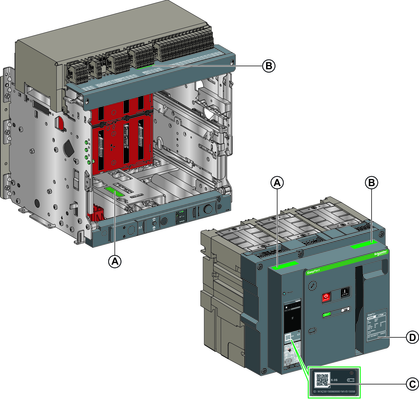

设备和抽架上的识别标签
A 产品识别标签
B 附件电压标签
C 用于访问产品信息的二维码
D 铭牌
产品识别标签
|
注释 |
描述 |
说明 |
|---|---|---|
|
A |
产品代码 |
产品代码是一行代码，表示 EasyPact 设备的完整配置。它在使用 Product Selector 配置工具完成配置后针对每个 EasyPact 设备自动生成。 产品代码出现在发票和交货单据上以及 EasyPact 设备和包装标签上。 可以在 Product Selector 配置工具中输入产品代码，继而生成 EasyPact 设备的完整配置。 |
|
B |
Schneider Electric 内部标识号 |
– |
|
C |
物料编号/数量 |
物料编号/数量打印在标签上。仅打印有用字符。 |
|
D |
数据矩阵 |
数据矩阵包含 EasyPact 设备的序列号。 |
|
E |
制造国家 |
EasyPact 设备的生产国家/地区。 |
|
F |
设备序列号 |
设备序列号是经编码的 PPYYWWDNNNN，其中：
例如，PP240820007 表示在工厂 PP 中于 2024 年 2 月 20 日星期二制造的第七件设备。 |
|
G |
设备描述 |
设备描述涵盖以下特性：
|

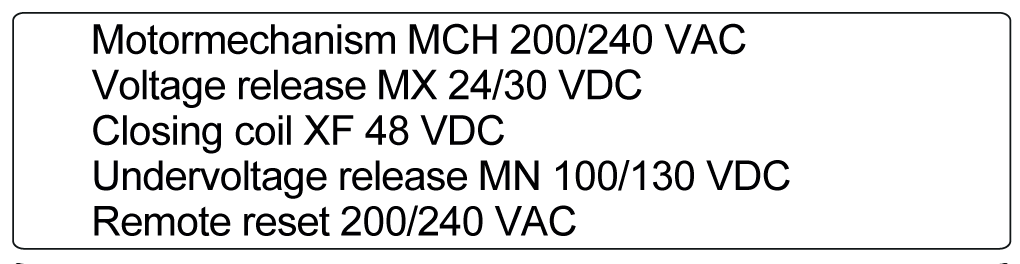

附件电压标签
铭牌
铭牌中包含设备信息，位于设备前罩上。
|
A 设备尺寸和额定电流 x 100 A B Ui：额定绝缘电压 C Uimp：额定冲击耐受电压 D Ue：额定工作电压 E Ics：额定工作分断能力 F 根据 IEC 60947-2 的选型分类 |
G 设备类型：断路器或隔离开关，适合隔离 H Icu：额定极限短路分断能力 I Icw：额定短路分断能力 J 频率 |
二维码
在智能手机运行二维码读码器且连接到互联网的情况下，扫描 TS 脱扣系统正面的二维码时，会显示 Go2SE 登录页。
登录页显示：
-
有关 TS 脱扣系统的信息。
-
菜单列表。
