抽出式 EasyPact MVS2 设备状态

在连接或断开抽出式设备时，需要插入摇进摇出手柄。若联锁装置、挂锁或开门锁已设置到位，则无法插入摇进摇出手柄。

危险
电击、爆炸或弧闪的危险采用适当的个人防护设备 (PPE) 并遵循电气作业安全守则。请参阅 NFPA 70E、CSA Z462 或当地对应的标准。只有具备相应资质的电气人员才能安装和维修该设备。未按说明操作将导致人身伤亡等严重后果。

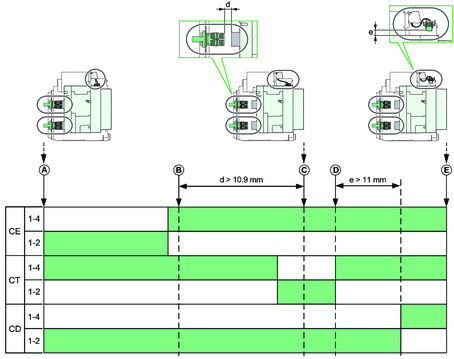

位于抽架正面的指示器本地指示设备在抽架中的位置。

设备位置	连接位置	设备状态

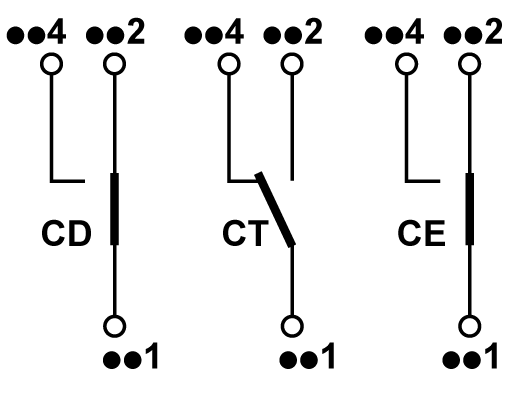

已连接	退出触点组：已接合控制装置：已接合	可以操作。准备运行。

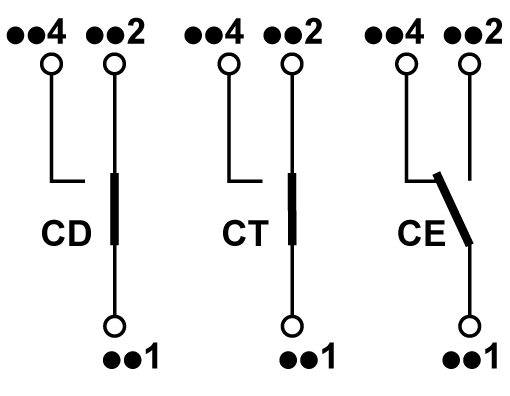

测试	退出触点组：设备摇进摇出端子与抽架触点组之间达到最小间距。控制装置：已接合	可以操作。可以测试操作和控制系统。

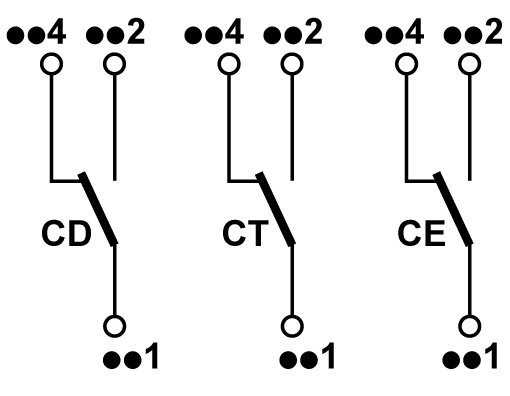

断开	退出触点组：已分离控制装置：已分离	可以操作。可从抽架中拆下。
撤出	退出触点组：已分离控制装置：已分离	从抽架拆除。
