固定式设备
固定式 设备描述
下图为固定式设备的标准版本（无选配附件）。
|
A 安装侧板 B 搬运手柄 C 灭弧栅 D 产品识别标签，带生产日期 E 蓝色故障脱扣复位按钮 F 分闸按钮 G 合闸按钮 H 用于标配件的端子块 I 前盖 J 弹簧储能手柄 K VBP 按钮锁罩（选配） L 铭牌 M 弹簧储能和准备合闸指示 N 主触点位置指示 O 读取（选配）CDM 机械操作计数器的窗口 P 脱扣系统 |
固定式设备附件描述
下图示出了可供固定式设备使用的附件。
|
A 用于选配件的端子块（选配） B 四个 OF 指示触点（选配） C 四个 OF 指示触点（选配） D MCH 储能马达（标配） E CDM 操作计数器（选配） Z2 见下图 |
下图放大了固定式设备的附件：
|
F MN 欠压线圈或 MX2 分闸线圈（选配） G MX1 分闸线圈（标配） H PF 准备合闸触点（选配） I XF 合闸线圈（标配） J VSPO OFF 位置锁，使用钥匙锁（选配） |

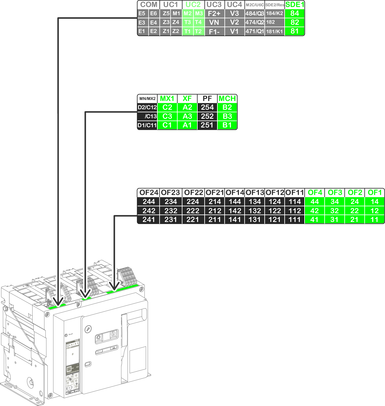

固定式设备端子块描述
端子块作为设备上的标配提供
端子块作为带有 TS 6.0S 脱扣系统的设备上的标配提供
选配附件用端子块（设备上）
设备上未使用的端子块
端子块分配
 危险 |
|---|
|
电压超过 480 VaC 时有触电危险
如果连接到端子的电压高于
480 Vac，则禁止将相邻端子连接到
24 Vdc SELV（安全特低电压）电源，以便达到绝缘距离要求。
未按说明操作将导致人身伤亡等严重后果。
|
下表介绍用于固定式设备的端子块的分配和可用性：
-
设备随附有标配端子块和配套附件。
-
只有在设备中安装了相关选配附件时，设备才随附有选配端子块。
-
N/A 表示端子块和相关选配附件与设备不兼容。
|
标记 |
描述 |
设备 |
|---|---|---|
|
COM |
未使用 |
未使用 |
|
UC1 |
未使用 |
未使用 |
|
UC2 |
中性线外部互感器 |
带有 TS 6.0S 脱扣系统的设备的标配件 不适用于带有 TS 2.0、5.0、2.0S 或 5.0S 脱扣系统的设备 |
|
UC3 |
未使用 |
未使用 |
|
SDE2/RES |
未使用 |
未使用 |
|
M2C/ U6C |
未使用 |
未使用 |
|
SDE1 |
SDE1 故障脱扣指示触点 |
标准 |
|
MN/MX2 |
MN 欠压线圈 或 MX2 分闸线圈 |
可选 |
|
MX1 |
MX1 分闸线圈 |
标准 |
|
XF |
XF 合闸线圈 |
标准 |
|
PF |
PF 准备合闸触点 |
可选 |
|
MCH |
MCH 储能马达 |
标准 |
|
OF1-OF4 OF11-OF24 |
4 个 OF 指示触点 8 个 OF 指示触点 |
标准 可选 |
