抽出式设备
定义
抽出式设备由运动件（也称为设备）和固定件（或抽架）组成。
抽出式设备运动件描述
下图为抽出式设备的运动件的标准版本（无选配附件）。
|
A 搬运手柄 B 灭弧栅 C 产品识别标签，带制造标签 D 蓝色故障脱扣复位按钮 E 分闸按钮 F 合闸按钮 G 端子块连接器 H 前盖 I 弹簧储能手柄 J VBP 按钮锁罩（选配） K 铭牌 L 弹簧储能和准备合闸指示 M 主触点位置指示 N 读取（选配）CDM 机械操作计数器的窗口 O 脱扣系统 |
抽出式设备附件描述
下图示出了可供抽出式设备的运动件使用的附件。
|
A 端子块连接器（选配） B 端子块连接器（标配） C 四个 OF 指示触点或 EF 连接/合闸组合触点（选配） D 四个 OF 指示触点（标配） E MCH 储能马达（标配） F CDM 操作计数器（选配） Z1, Z2 见下图 |
下图为可供抽出式设备的运动件使用的附件的放大图。
|
G 标配的 SDE1 故障脱扣指示触点 |
H MN 欠压线圈或 MX2 分闸线圈（选配） I MX1 分闸线圈（标配） J PF 准备合闸触点（选配） K XF 分闸线圈（标配） L VSPO OFF 位置锁，使用钥匙锁（选配） |
抽架描述

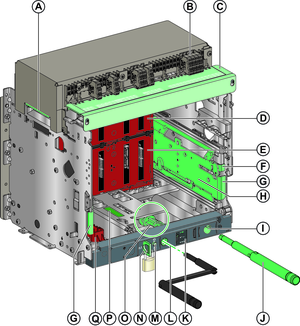

下图为抽架的标准版本（无选配附件）。
|
|
|
|
A 搬运扶手 B 用于标配件的端子块 C 端子块铭牌 D 顶部安全挡板 E 底部安全挡板 F 导轨松开卡舌 G 抽出握把 H 延伸导轨 |
I 摇进摇出手柄储存仓 J 摇进摇出手柄 K 位置指示 L 摇进摇出手柄插孔 M 位置释放按钮 N 用挂锁锁定抽架 O 将设备锁定在任何位置的闩锁 P 产品识别标签，带生产日期 Q 挡板锁定装置 |
抽架附件描述

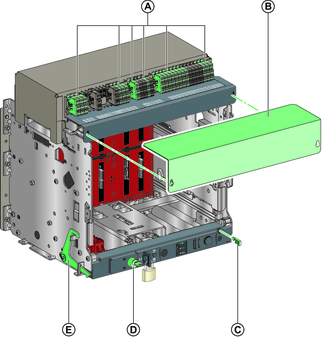

下图示出了可供抽架使用的附件。
|
|
|
|
A 用于选配件的端子块 B 设备二次接线端子盖板 C VPOC 开门进退联锁装置 |
D VSPD 抽架锁，使用钥匙锁 E VPEC 门联锁装置 |
抽架端子块描述
端子块作为抽架上的标配提供
端子块作为带有 TS 6.0S 脱扣系统的设备上的标配提供
选配附件用端子块（抽架上）
抽架上未使用端子块

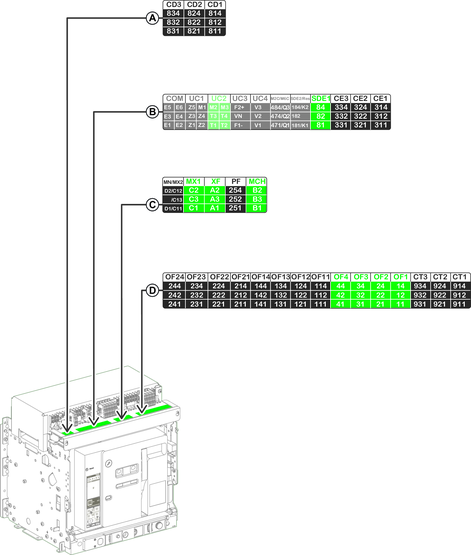

抽架端子块分配
 危险 |
|---|
|
电压超过 480 VaC 时有触电危险
如果连接到端子的电压高于
480 Vac，则禁止将相邻端子连接到
24 Vdc SELV（安全特低电压）电源，以便达到绝缘距离要求。
未按说明操作将导致人身伤亡等严重后果。
|
下表介绍用于抽出式设备的端子块的分配和可用性：
-
即便设备中未安装相关附件，抽架也随附有标配端子块。
-
只有在设备中安装了相关选配附件时，抽架才随附有选配端子块。
-
N/A 表示端子块和相关选配附件与设备不兼容。
|
端子块 |
标记 |
描述 |
设备 |
|---|---|---|---|
|
A |
CD1-CD3 |
3 个 CD 退出位置触点 |
可选 |
|
B |
COM |
未使用 |
未使用 |
|
UC1 |
未使用 |
未使用 |
|
|
UC2 |
中性线外部互感器 |
带有 TS 6.0S 脱扣系统的设备的标配件 不适用于带有 TS 2.0、5.0、2.0S 或 5.0S 脱扣系统的设备 |
|
|
UC3 |
未使用 |
未使用 |
|
|
UC4 |
未使用 |
未使用 |
|
|
SDE2/RES |
未使用 |
未使用 |
|
|
M2C/M6C |
未使用 |
未使用 |
|
|
SDE1 |
SDE1 故障脱扣指示触点 |
标准 |
|
|
CE1-CE3 |
3 个 CE 连接位置触点 |
可选 |
|
|
C |
MN/MX2 |
MN 欠压线圈 或 MX2 分闸线圈 |
可选 |
|
MX1 |
MX1 分闸线圈 |
标准 |
|
|
XF |
XF 合闸线圈 |
标准 |
|
|
PF |
PF 准备合闸触点 |
可选 |
|
|
MCH |
MCH 储能马达 |
标准 |
|
|
D |
OF11–OF24 |
8 个 OF 指示触点 |
可选 |
|
OF1–OF4 |
4 个 OF 指示触点 |
标准 |
|
|
CT1–CT3 |
3 个 CT 测试位置触点 |
可选 |
