操作附件

XF、MX 和 MN 线圈

XF、MX 和 MN 线圈是设备中选装的附件。

标准线圈设计用于接收脉冲类型或保持的电压操作指令。

XF 合闸线圈

如果弹簧机构已储能，那么 XF 合闸线圈在通电后立即使设备合闸。脉冲操作命令的持续时间必须至少为 200 毫秒。

MX 分闸线圈

MX 分闸线圈在通电后立即使设备分闸。脉冲操作命令的持续时间必须至少为 200 毫秒。如果保持此命令，MX 标准分闸线圈使设备锁定在 OFF 位置。

MN 欠压线圈

电源电压跌至其额定电压的 35% 至 70% 之间时，MN 欠压线圈立即使设备分闸。如果线圈没有接收到电源，则无论是通过手动操作还是电气操作，都无法使设备合闸。任何尝试使设备合闸的操作都对主触点不起作用。线圈的电源电压返回到其额定电压的 85% 后，设备才能再次合闸。

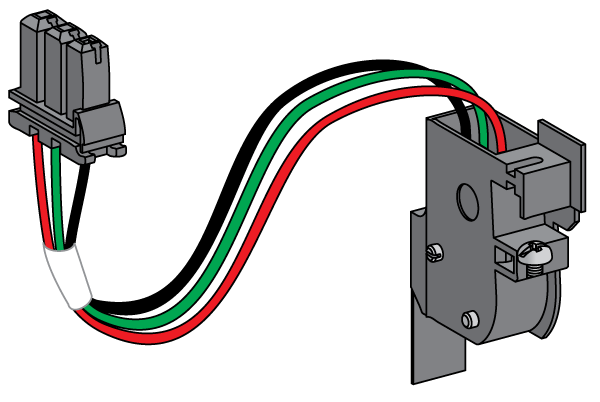

PF 准备合闸触点

它是选装在设备内部的附件。

PF 准备合闸触点远程提供由准备合闸指示器本地提供的指示。

它包含一个能远程指示设备已准备好合闸的转换触点，亦即指示：

• 设备处于分闸位置。

• 弹簧机构已储能。

• 没有保持的分闸指令。

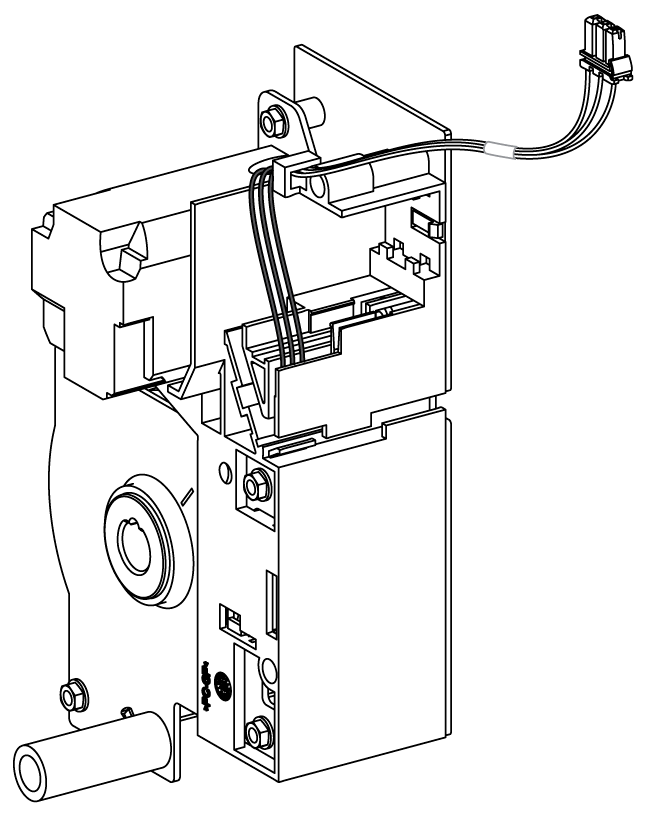

MCH 储能马达

它是安装在设备内部的选配附件。

当设备合闸时，MCH 储能马达自动对弹簧机构储能，从而使设备能够在分闸后立即合闸。

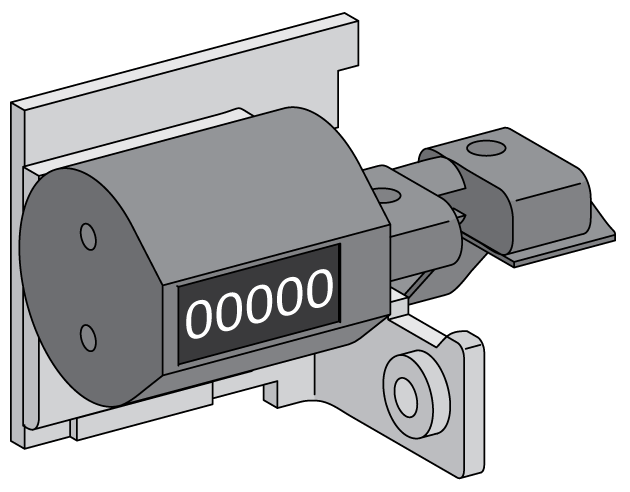

CDM 机械操作计数器

它是选装在设备内部的附件。

CDM 机械操作计数器统计运行周期计数，可在前面板上查看。它兼容手动和电气控制功能。

所有电源切换系统都必须选配此附件。
