Оборудование дистанционного контроля (HRP)
Оборудование дистанционного контроля HRP, установленное в операционной, позволяет персоналу медицинского учреждения видеть, функционирует ли оборудование или имеется отказ по одной из следующих причин:
-
Пробой изоляции, нарушающий работу электрического оборудования в операционной
-
Электрическая неисправность в результате срабатывания автоматического выключателя защиты или перегрузки трансформатора тока
Физические параметры HRP показаны на следующем рисунке:
| Номер | Описание |
|---|---|
| 1 | Желтый светодиод: Визуальная индикация пробоя изоляции |
| 2 | Зеленый светодиод: Визуальная индикация нормальной работы оборудования |
| 3 | Красный светодиод: Визуальная индикация электрической неисправности (перегрузка, перегрев трансформатора или срабатывание автоматического выключателя при неисправности) |
| 4 | Кнопка отключения звуковой сигнализации |
| 5 | Нажимная кнопка для проверки системы контроля изоляции (ежедневная проверка согласно требованиям стандарта МЭК 60364-7-710) |
| 6 | Регулятор громкости громкости сигнала (заводская настройка громкости составляет 80 дБ. Используйте регулятор для увеличения или уменьшения громкости). |
| 7 | Штекерный разъем |
Для установки оборудования дистанционного контроля HRP выполняется скрытый монтаж на перегородке. Сведения о монтаже см. на следующем рисунке:

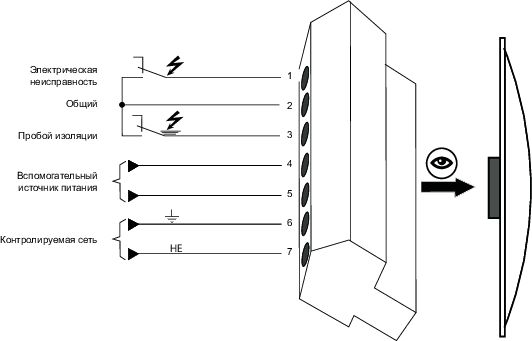

Оборудование дистанционного контроля HRP подключается к клеммной панели сигнального реле пробоя изоляции. См. схему подключения устройства к HRP (Принципиальная электрическая схема). Параметры разъема HRP показаны на следующем рисунке:
Оборудование дистанционного контроля HRP имеет следующие характеристики:
| Характеристики | Значение | |
|---|---|---|
| Механические характеристики | ||
| Вес | 0,5 кг | |
| Корпус | Пластик | Установка в вертикальном положении |
| Степень защиты | IP54 | |
| IK08 | ||
| Габариты | Высота | 170 мм |
| Ширина | 170 мм | |
| Глубина | 20 мм | |
| Звуковой сигнал | Заводская настройка | 80 дБ (регулируется) |
| Стойкая к истиранию маркировка | Испытано с применением 99% изопропилового спирта | |
| Электрические характеристики | ||
| Вспомогательный источник питания | 24 В пост.тока | 65 мA |
| Окружающая среда | ||
| Рабочая температура | 0...40 °C | |
| Температура хранения | -25...+70 °C | |
| Макс. относительная влажность воздуха | 90% | |
| Высота над уровнем моря | 3000 м | |
| Стандарты | ||
| Совместимо с | МЭК 60364-7-710 | Медицинские учреждения |
| МЭК 61557-8 | Электробезопасность | |
| МЭК 60601-1 | Медицинское электрооборудование | |
| МЭК 61010-1 | Безопасность электрооборудования | |
