Enclavamiento del chasis en posición desenchufado

Descripción

El chasis se puede enclavar en la posición desenchufado. La manivela no se puede insertar cuando el chasis está enclavado en la posición desenchufado.

El chasis se puede enclavar en la posición desenchufado:

• Mediante un máximo de tres candados con una armella de 5-8 mm de diámetro.

• Mediante cerraduras opcionales

Se pueden usar cerraduras además de los candados.

El enclavamiento del chasis mediante candado se puede realizar siempre y no necesita ningún accesorio.

Enclavamiento del chasis VSPD mediante el accesorio de cerradura

Se pueden instalar los tipos siguientes de cerraduras:

Cerradura Ronis

Cerradura Profalux

Cerradura Castell (cerradura no suministrada)

Cerradura Kirk (cerradura no suministrada)

Para obtener información acerca de la instalación de accesorios, consulte la hoja de instrucciones en el sitio web de Schneider Electric: NVE16142.

Enclavamiento del chasis con candados

Paso	Acción
1	Compruebe que el indicador del chasis esté en la posición de desconexión.
2	Extraiga el tirador.
3	Inserte los candados en el tirador y ciérrelos.
4	Compruebe que la manivela no se pueda insertar en la inserción de la manivela de enchufado.

Desenclavamiento del chasis con candados

Paso	Acción
1	Retire los candados. El tirador se retrae.
2	Compruebe que la manivela se pueda insertar en la inserción correspondiente.

Enclavamiento del chasis con cerraduras

Para los chasis equipados con dos cerraduras, basta con utilizar una llave para enclavar el chasis en la posición desenchufado.

Paso	Acción
1	Compruebe que el indicador del chasis esté en la posición de desconexión.
2	Gire la llave hacia la izquierda para bloquear el chasis.
3	Retire la llave.
4	Compruebe que la manivela no se pueda insertar en la inserción de la manivela de enchufado.

Desenclavamiento del chasis con cerraduras

Para los chasis equipados con dos cerraduras, se deben insertar ambas llaves en las cerraduras para desenclavarlos.

Paso	Acción

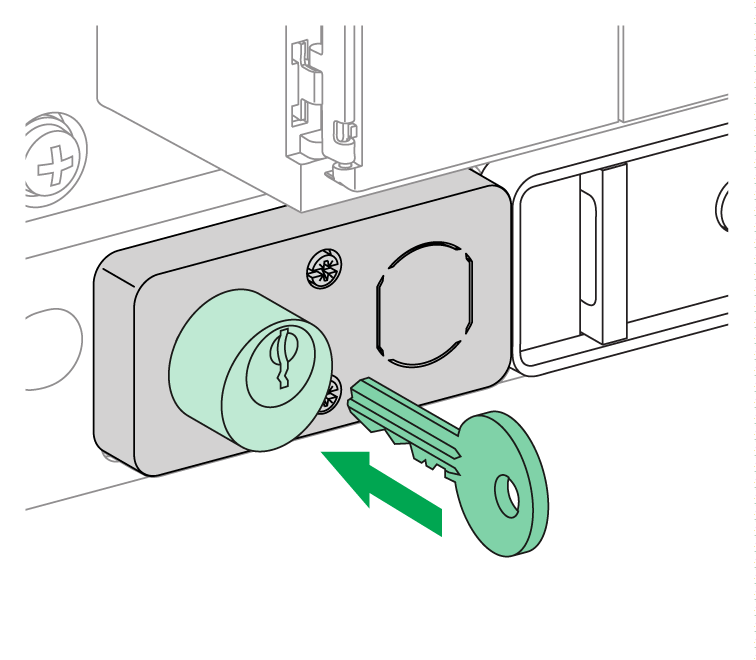

1	Ponga la llave en la cerradura.
2	Gire la llave hacia la derecha para desenclavar el chasis. NOTA: La llave permanece cautiva en la cerradura.
3	Compruebe que la manivela se pueda insertar en la inserción correspondiente.
