Aparato seccionable

Definición

Un aparato seccionable está compuesto por la parte móvil (también llamada el aparato) y la parte fija (o chasis).

Descripción de la parte móvil del aparato seccionable

En la imagen siguiente se muestra la versión estándar de la parte móvil de un aparato seccionable (sin accesorios opcionales).

A Empuñadura de maniobra

B Cámara de corte

C Botón de rearme después de defecto azul

D Botón pulsador de apertura

E Botón pulsador de cierre

F Maneta de rearme del mando de cierre

G Conectores de borneros

H Cubierta delantera

I VBP Cubierta de bloqueo del botón pulsador (opcional)

J Placa de características

K Testigo de rearme del aparato y de posición "preparado para cerrar"

L Testigo de posición de los contactos principales

M Ventana para leer el contador de maniobras mecánico CDM (opcional)

N Unidad de control

O Tapa transparente de la unidad de control

Descripción de accesorios del aparato seccionable

En la siguiente imagen se muestran los accesorios disponibles para la parte móvil de un aparato seccionable.

A VDC Dispositivo antierror

B Conectores de borneros para accesorios opcionales

C Conectores de borneros para accesorios estándar

D Bloque opcional de cuatro contactos de señalización OF o contactos conectados/cerrados combinados EF

E Cuatro contactos de señalización OF (suministrados de serie)

F KMT Kit de conexión a tierra

G MCH Motorreductor

H CDM Contador de maniobras mecánico

Z1, Z2 Vea las siguientes imágenes

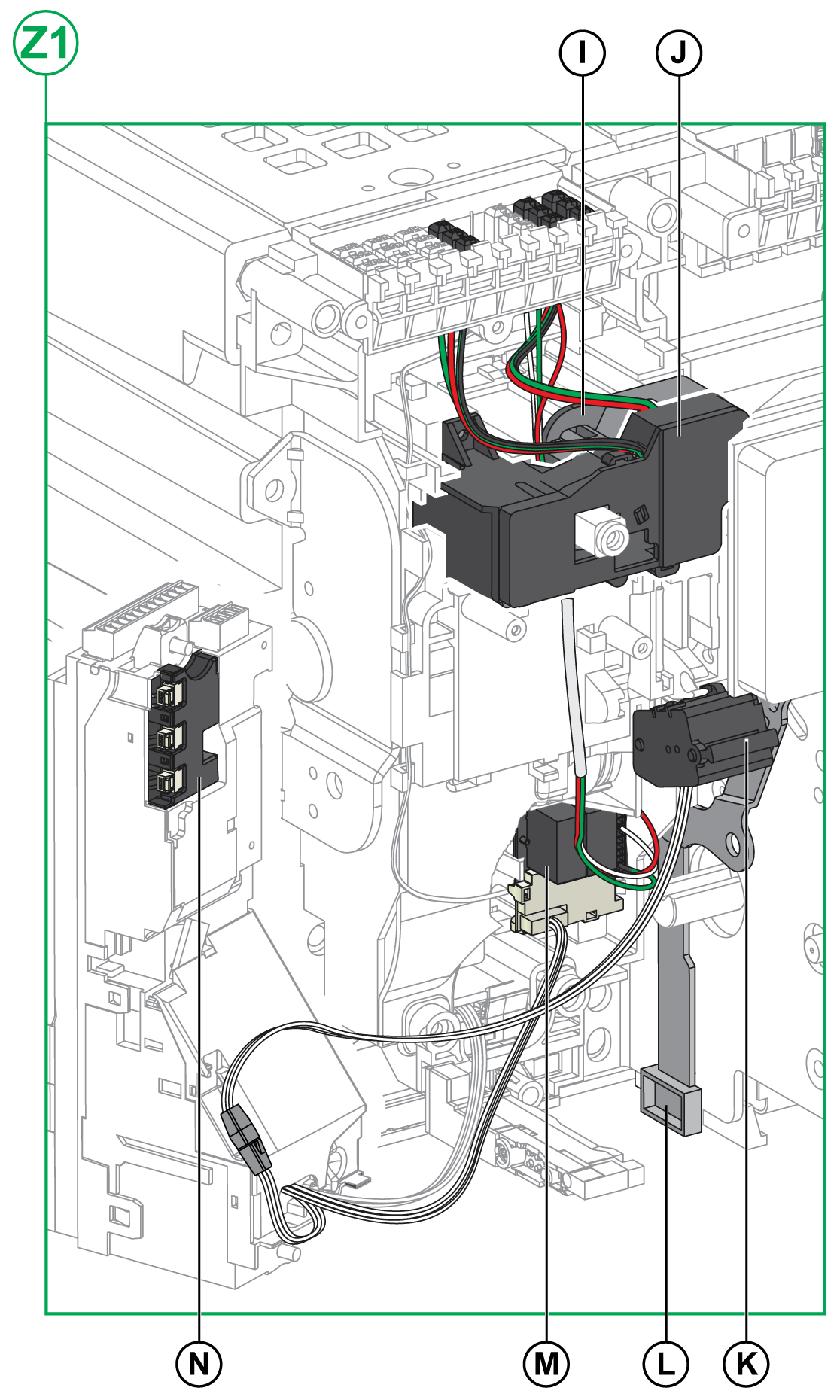

En la siguiente imagen se muestran de manera ampliada los accesorios de la parte móvil de un aparato seccionable.

I Contacto de señalización de defecto eléctrico SDE1 estándar

J Contacto de señalización de defecto eléctrico SDE2 opcional o rearme eléctrico a distancia RES

K Microinterruptor

L IBPO Interenclavamiento entre la manivela y el botón pulsador de apertura

M M2C Contactos programables o módulo de conmutación ESM ERMS

N Módulo de seccionamiento

O MN Bobina de disparo por infratensión o bobina de apertura MX2

P MX1 Bobina de apertura

Q PF Contacto preparado para cerrar

R XF Bobina de cierre

S BPFE Botón pulsador de cierre eléctrico

T VCPO Bloqueo de posición OFF con candados

U VSPO Bloqueo de posición OFF con cerraduras

Descripción del chasis

En la imagen siguiente se muestra la versión estándar del chasis (sin accesorios opcionales).

A Empuñadura de maniobra

B ULP Módulo del puerto

C Borneros suministrados de serie

D Placa de identificación del bornero

E Pantalla aislante superior

F Pantalla aislante inferior

G Pulsador de la maneta

H Empuñadura seccionable

I Riel de extensión

J Ubicación de la manivela

K Manivela

L Indicador de posición de la parte móvil

M Inserción de la manivela de enchufado

N Botón pulsador de posición de desbloqueo

O Enclavamiento del chasis mediante candados

P Retén para cambiar el enclavamiento del chasis de la posición desenchufado a cualquier posición (enchufado, test, desenchufado)

Q Cuña de enclavamiento

Descripción de accesorios del chasis

En la imagen siguiente se muestran los accesorios disponibles para el chasis.


A VDC Dispositivo antierror B Contactos de posición del aparato seccionable C Bornero opcional D Cable entre el módulo del puerto ULP y la interfaz EIFE E EIFE Interfaz Ethernet incorporada F Tapa de la regleta de bornes auxiliar del interruptor automático	G VPOC Interenclavamiento del botón de apertura-acceso a la manivela con puerta abierta H VIVC Indicador y enclavamiento de la posición de la pantalla I IBPO Interenclavamiento entre la manivela y el botón pulsador de apertura J VSPD Enclavamiento del chasis mediante cerraduras K VPEC Enclavamiento de puerta

Descripción de los borneros del chasis

Bornero suministrado de serie en el chasis

Bornero opcional del chasis

(1) Suministrado de serie solo con el chasis para interruptores automáticos MasterPacT MTZ2/MTZ3

(2) Suministrado de serie solo con el chasis 3P

Asignación de los borneros

En la siguiente tabla se describen la asignación y disponibilidad de los borneros para interruptores automáticos e interruptores en carga seccionables:

Los borneros estándar se incluyen en el chasis, aunque los accesorios opcionales asociados no están instalados en el aparato.
Los borneros opcionales solo se incluyen en el chasis si los accesorios opcionales asociados están instalados en el aparato.
N/A indica que los borneros y los accesorios opcionales asociados no son compatibles con el aparato.

Bloque	Marcas	Descripción	Interruptor automático	Interruptor en carga
A	CD1–CD3 CE4–CE6	3 contactos de posición desenchufado CD o 3 contactos de posición enchufado CE	Opcional	Opcional
B	COM	Módulo de puerto ULP	Estándar	N/A
	UC1	Enclavamiento selectivo de zona (ZSI), trafo rectangular para protección de fuga a tierra o entrada de módulo MDGF	Estándar	Estándar
	UC2	Sensor externo neutro, trafo rectangular para protección de fuga a tierra o entrada del módulo MDGF	Estándar	Estándar
	SDE2/RES	Contacto de señalización de defecto eléctrico adicional SDE2	Opcional	N/A en MasterPacT MTZ NA, HA, HA10 Opcional en MasterPacT MTZ2 HF, HH
	SDE2/RES	o rearme eléctrico a distancia RES	Opcional	N/A
	UC4	Conector de tensión externo	Opcional	N/A
	UC3	Conector de tensión externo	Estándar en interruptores automáticos 3P	Estándar en interruptores en carga 3P
	UC3	Conector de tensión externo	Opcional en interruptores automáticos 4P	N/A en interruptores en carga 4P
	M2C/ESM	Contactos programables M2C o módulo de conmutación ESM ERMS	Opcional	N/A
	SDE1	Contacto de señalización de defecto eléctrico SDE1	Estándar	Estándar
	CE1–CE3 CT4–CT6	3 contactos de posición enchufado CE o 3 contactos de posición de test CT	Opcional	Opcional
C	MN/MX2	Bobina de disparo MN o bobina de apertura MX2	Estándar	Estándar
	MX1	Bobina de apertura MX1	Estándar	Estándar
	XF	Bobina de cierre XF	Estándar	Estándar
	PF	Contacto preparado para cerrar PF	Estándar	Estándar
	MCH	Motorreductor MCH	Estándar	Estándar
D⁽¹⁾	OF11–OF24 EF11–EF24	8 contactos de señalización OF u 8 contactos auxiliares de posición combinados enchufados/cerrados EF	Opcional	Opcional
	OF1–OF4	4 contactos de señalización OF	Estándar	Estándar
	CT1–CT3 CD4–CD6 CE7–CE9	3 contactos de posición de test CT o 3 contactos de posición desenchufado CD o 3 contactos de posición enchufado CE	Opcional	Opcional
D⁽²⁾	OF11–OF22 EF11–EF22	6 contactos de señalización OF o 6 contactos auxiliares de posición combinados enchufados/cerrados EF	Opcional	N/A
	OF1–OF4	4 contactos de señalización OF	Estándar	Estándar
	EIFE	Interfaz Ethernet incorporada EIFE	Opcional	N/A
(1) Sin interfaz EIFE (2) Con interfaz EIFE
