0613IB1315-09

Schémas avec disjoncteurs MasterPact NT/NW et PowerPact P- and R-Frame

Description

Pour en savoir plus, consultez le Guide utilisateur du système ULP.

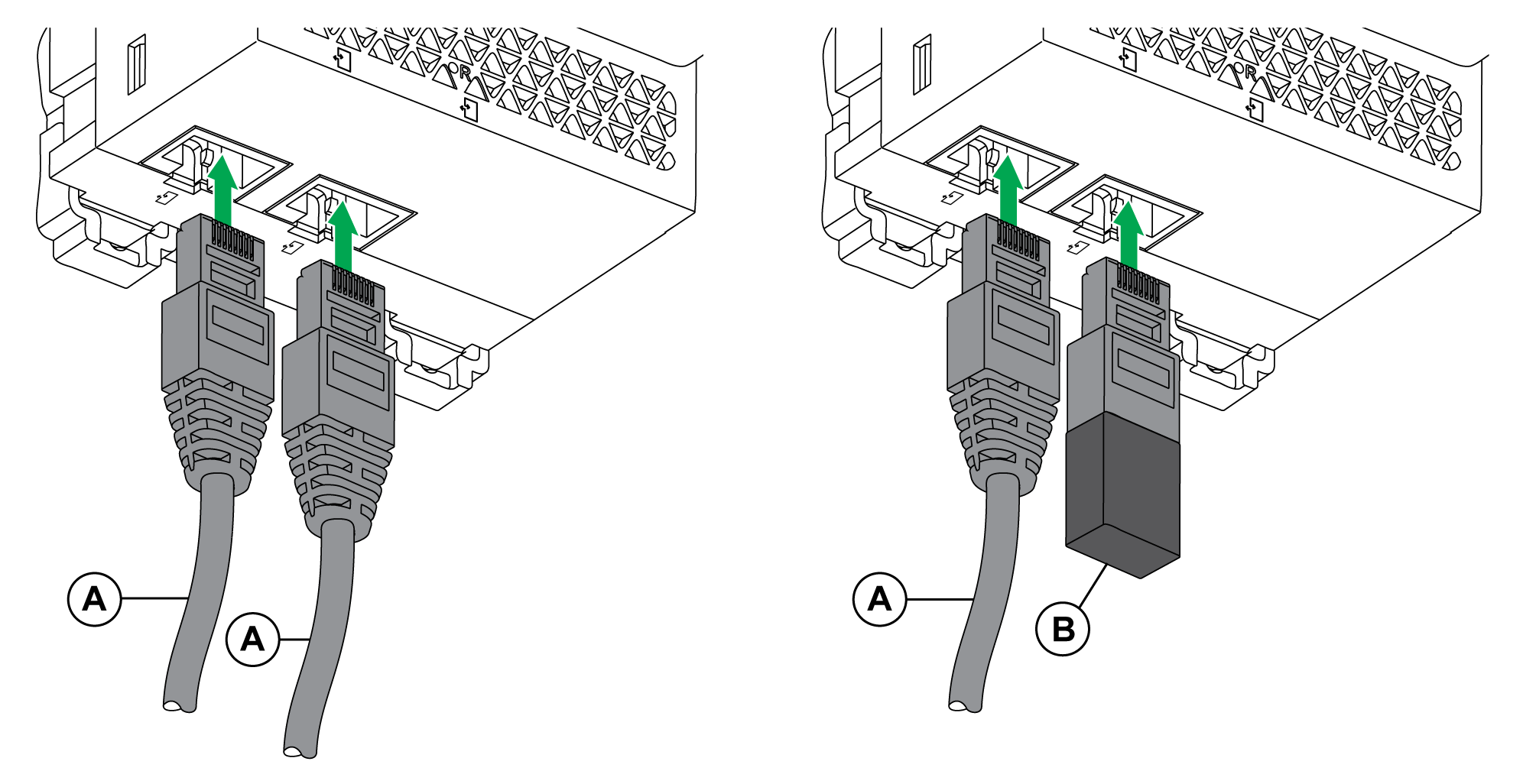

Connexion ULP

Toutes les configurations de raccordement nécessitent le cordon BCM ULP.

Lorsque le second port RJ45 ULP est inutilisé, il doit être fermé à l'aide d'une terminaison de ligne ULP.

A Cordon de disjoncteur BCM ULP ou cordon RJ45 mâle/mâle ULP

B Terminaison de ligne ULP
