Applications à sorties analogiques

Le module E/S analogique peut envoyer un courant de faible intensité à l’aide de transducteurs analogiques 4-20 mA standard.

Pour la fonction de sortie analogique, le compteur reçoit une valeur d’entrée, la met à l’échelle selon la valeur de signal appropriée, puis envoie la valeur résultante au port de sortie analogique physique.

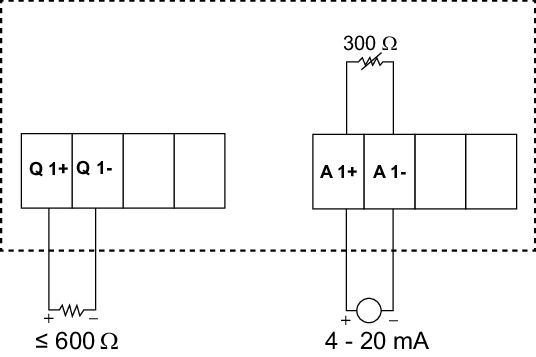

Câblage de la sortie analogique

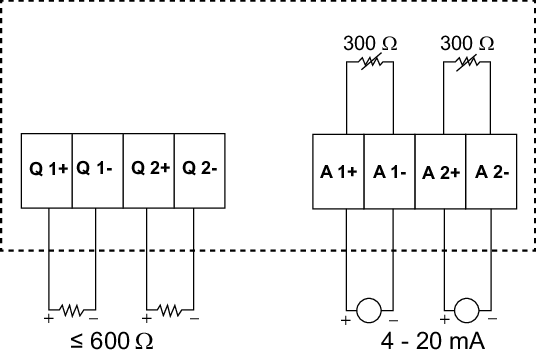

Câblage de la sortie analogique double

Vous pouvez configurer les sorties analogiques suivantes sur votre compteur :

Paramètres	Description
Courant	Courant : Pour la phase
	Courant moyen
	Déséquilibre de courant : Pour la phase
	Déséquilibre du courant, pire
Tension	Tension composée : Pour la phase
	Tension L-L Avg
	Tension simple : Pour la phase
	Tension L-N Avg
	Déséquilibre de tension composée : Pour la phase
	Déséquilibre de tension L-L, le pire
	Déséquilibre de tension L-N : Pour la phase
	Déséquilibre de tension L-N, pire
Puissance	Puissance active : Pour la phase
	Puissance active totale
	Puissance réactive : Pour la phase
	Puissance réactive totale
	Puissance apparente : pour la phase
	Puissance apparente totale
FP	FP Tot
Fréquence	Fréquence
