Σύνδεση καλωδίων Modbus
ΕΙΔΟΠΟΙΗΣΗ: Ο τερματιστής
για σύνδεση
modbus παρέχεται
στο κιτ εγκατάστασης
0M-99130.
Μπροστινή όψη του ερμαρίου I/O σε συστήματα άνω εισόδου καλωδίων |
Μπροστινή όψη του ερμαρίου I/O σε συστήματα κάτω εισόδου καλωδίων |
- Αφαιρέστε τις πρίζες από το επάνω ή το κάτω μέρος του ερμαρίου I/O και τοποθετήστε αγωγούς.
- Δρομολογήστε τα καλώδια όπως υποδεικνύεται στις εικόνες.
- Συνδέστε
τα καλώδια Modbus.
Χρησιμοποιήστε
σύνδεση 2 ή 4 καλωδίων.
Θωρακίστε τα
καλώδια όπως
υποδεικνύεται.ΕΙΔΟΠΟΙΗΣΗ: Οι συνδέσεις modbus απαιτούν χρήση θωρακισμένων καλωδίων.
Σύνδεση 2 καλωδίων με ένα σύστημα UPS

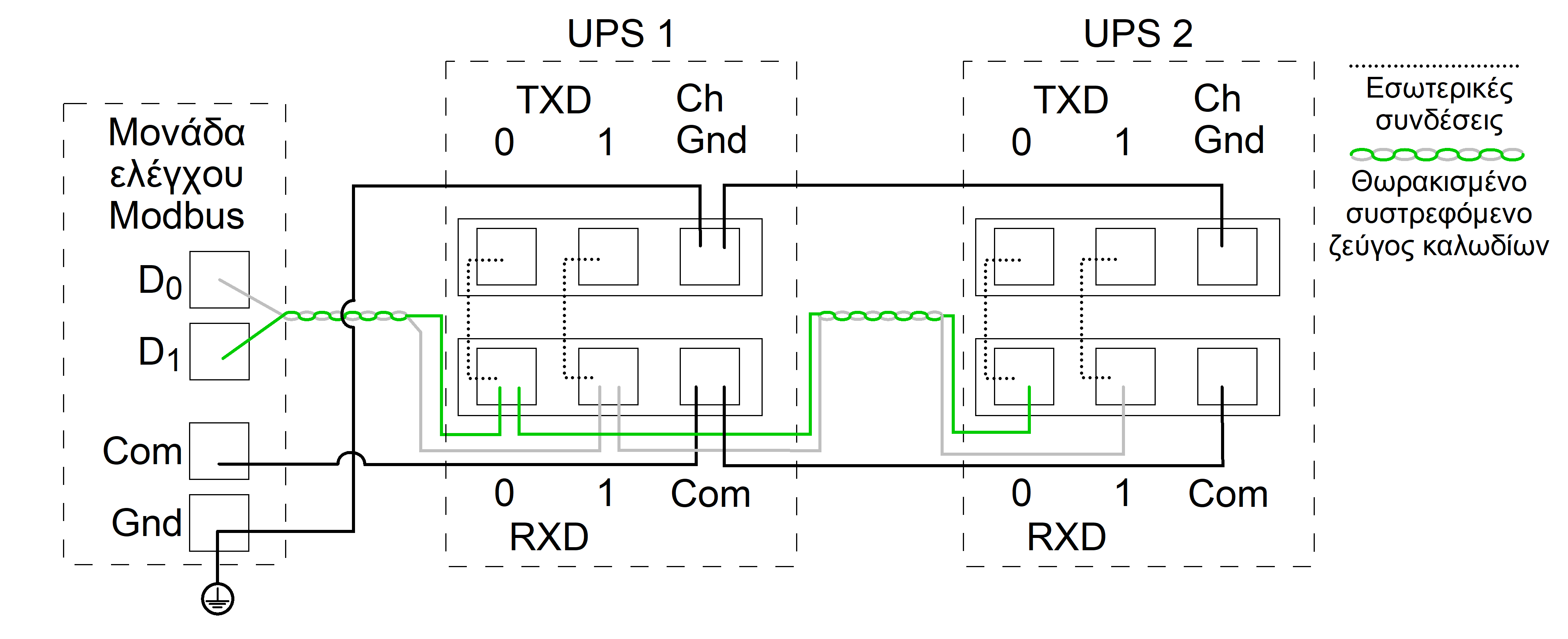

Παράδειγμα: Σύνδεση 2 καλωδίων με δύο συστήματα UPS
Παράδειγμα: Σύνδεση 4 καλωδίων με ένα σύστημα UPS
Παράδειγμα: Σύνδεση 4 καλωδίων με δύο συστήματα UPS
- Ρυθμίστε
τους διακόπτες
modbus dip ώστε να ταιριάζουν
με την εγκατάσταση.
