Galaxy VX UPS με ερμάριο 1000 kW I/O 400/480 V – Εγκατάσταση PDF
990–5809D-007

Τοποθέτηση ερμαρίων

ΚΙΝΔΥΝΟΣ
κίνδυνος ηλεκτροπληξίας, έκρηξης ή εκδήλωσης τόξου
Μην ανεβαίνετε/περπατάτε πάνω στα ερμάρια.
Αν δεν τηρηθούν αυτές οι οδηγίες, θα προκληθεί θάνατος ή σοβαρός τραυματισμός.
ΕΙΔΟΠΟΙΗΣΗ: Για ορισμένα από τα παρακάτω βήματα, υποδεικνύεται μόνο το ερμάριο τροφοδοσίας. Η διαδικασία είναι η ίδια για όλα τα ερμάρια.
  1. Εγκαταστήστε το κάλυμμα διασύνδεσης από το κιτ εγκατάστασης 0M-99582 στη δεξιά πλευρά (μπροστινή όψη) του ερμαρίου τροφοδοσίας που βρίσκεται στο πιο δεξί σημείο και ασφαλίστε με τα παξιμάδια M6.

    Μπροστινή όψη του ερμαρίου τροφοδοσίας

  2. Μετακινήστε τον πλαϊνό πίνακα από τη δεξιά πλευρά (μπροστινή όψη) του ερμαρίου I/O και τοποθετήστε τον στη δεξιά πλευρά του ερμαρίου τροφοδοσίας που βρίσκεται στο πιο δεξί σημείο.
  3. Εκτελέστε τα παρακάτω βήματα σε όλα τα ερμάρια τροφοδοσίας:

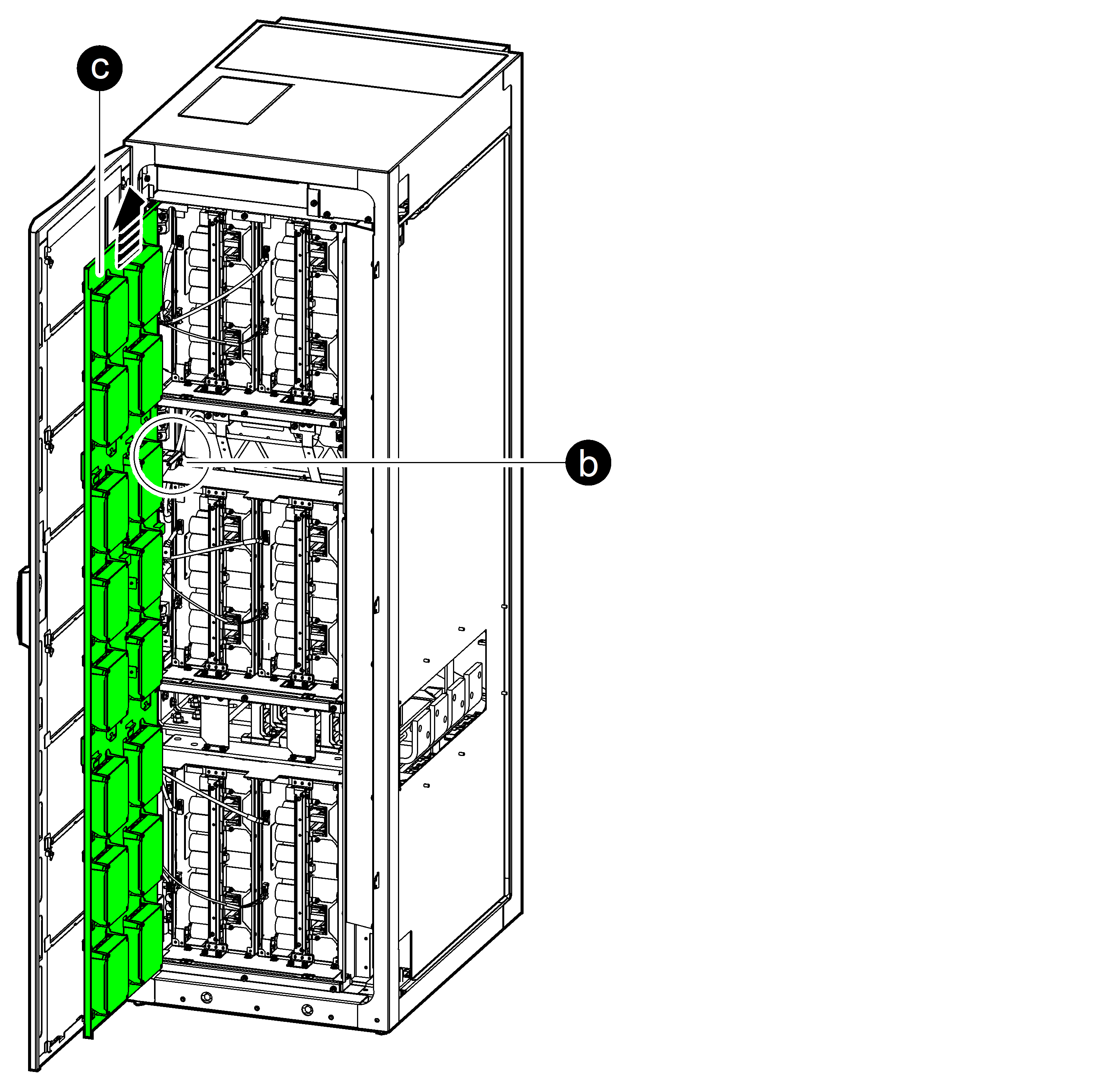

    1. Αφαιρέστε τις 12 βίδες και ανοίξτε τις θύρες ανεμιστήρα των ερμαρίων τροφοδοσίας.
    2. Αποσυνδέστε το καλώδιο μεταξύ της θύρας ανεμιστήρα και του ερμαρίου τροφοδοσίας.
    3. Σηκώστε τη θύρα του ανεμιστήρα και αφαιρέστε την.
    4. Αποσυνδέστε τα δύο καλώδια από τα δύο μεσαία μπλοκ τροφοδοσίας.
    5. Χαλαρώστε τις βίδες και αφαιρέστε τα μεσαία μπλοκ τροφοδοσίας. Προσέξτε μην καταστρέψετε τα καλώδια.
      ΕΙΔΟΠΟΙΗΣΗ
      ΚΙΝΔΥΝΟΣ ΚΑΤΑΣΤΡΟΦΗΣ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ
      Καλύψτε τα μπλοκ τροφοδοσίας όταν δεν είναι συνδεδεμένα με το ερμάριο τροφοδοσίας για να μην εισέλθει σκόνη στο εσωτερικό των μπλοκ τροφοδοσίας.
      Αν δεν τηρηθούν αυτές οι οδηγίες, μπορεί να προκληθεί βλάβη στον εξοπλισμό.
    6. Χαλαρώστε τις βίδες και αφαιρέστε την πλάκα κάτω από τα μπλοκ τροφοδοσίας.

      Άνω μπροστινή όψη του ερμαρίου τροφοδοσίας

  4. Τοποθετήστε προσωρινά τις θύρες ανεμιστήρα σε όλα τα ερμάρια τροφοδοσίας και ασφαλίστε τις με δύο βίδες.
    ΕΙΔΟΠΟΙΗΣΗ
    ΚΙΝΔΥΝΟΣ ΚΑΤΑΣΤΡΟΦΗΣ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ
    Πρέπει να εγκαταστήσετε τις θύρες του ανεμιστήρα για να αποφύγετε τυχόν βλάβες στα καλώδια σήματος κατά την τελική τοποθέτηση των ερμαρίων τροφοδοσίας στις θέσεις τους.
    Αν δεν τηρηθούν αυτές οι οδηγίες, μπορεί να προκληθεί βλάβη στον εξοπλισμό.
  5. Ωθήστε το ερμάριο I/O και τα ερμάρια τροφοδοσίας στις θέσεις τους σε επαφή με τα πίσω άγκιστρα αγκύρωσης. Τα ερμάρια θα συνδεθούν στις κωνικές προεξοχές των άγκιστρων.
  6. Ασφαλίστε τα ερμάρια στα πίσω άγκιστρα αγκύρωσης σφίγγοντας τους κοχλίες στο μπροστινό τμήμα του ερμαρίου. Ροπή έως 50 Nm (36,87 lb-ft).
  7. Αφαιρέστε τις θύρες ανεμιστήρα των ερμαρίων τροφοδοσίας.
  8. Χαμηλώστε τα δύο μπροστινά πόδια όλων των ερμαρίων τροφοδοσίας έως ότου συνδεθούν με το έδαφος. Χρησιμοποιήστε αλφάδι για να βεβαιωθείτε ότι τα ερμάρια είναι στο ίδιο επίπεδο. Χρησιμοποιήστε τις ράβδους πλανίσεως που παρέχονται, εφόσον είναι απαραίτητο.
  9. Εγκαταστήστε το άνω άγκιστρο ανοίγματος στο επάνω μέρος των ερμαρίων και ασφαλίστε το με τις βίδες που παρέχονται.

    Ερμάριο I/O και δύο ερμάρια τροφοδοσίας

  10. Τοποθετήστε τις βίδες M6 από το κιτ εγκατάστασης από τη δεξιά προς την αριστερή πλευρά στις πέντε θέσεις που επισημαίνονται μεταξύ των ερμαρίων τροφοδοσίας και στις τέσσερις θέσεις που επισημαίνονται μεταξύ του ερμαρίου τροφοδοσίας και του ερμαρίου I/O για σύσφιξη των ερμαρίων μεταξύ τους.

    Από ερμάριο τροφοδοσίας σε ερμάριο τροφοδοσίας

    Από ερμάριο τροφοδοσίας σε ερμάριο I/O
