Posizionamento degli armadi
 PERICOLO |
|---|
|
pericolo di scosse elettriche, esplosione o arco elettrico
Non camminare sul lato superiore degli armadi.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
|
NOTA: Per alcuni dei seguenti passaggi
viene mostrato solo l'armadio della sezione di potenza. La procedura
è la stessa per tutti gli armadi.
- Installare la copertura di interconnessione in dotazione
con il kit di montaggio 0M-99582 sul lato destro (vista anteriore)
dell'armadio della sezione di potenza più a destra e fissarla
con i dadi M6.
Vista anteriore dell'armadio della sezione di potenza
- Rimuovere il pannello laterale destro (vista anteriore)
dell'armadio I/O e installarlo sul lato destro dell'armadio della
sezione di potenza più a destra.
- Eseguire la seguente procedura per tutti gli armadi della
sezione di potenza:
- Rimuovere le 12 viti e aprire lo sportello delle ventole
dell'armadio della sezione di potenza.
- Scollegare il cavo tra lo sportello delle ventole e
l'armadio della sezione di potenza.
- Sollevare lo sportello delle ventole e rimuoverlo.
- Scollegare i due cavi da ciascuno dei due moduli di
potenza centrali.
- Allentare le viti ed estrarre i moduli di potenza centrali.
Prestare attenzione a non danneggiare i cavi.
AVVISO pericolo di danneggiamento dell'apparecchiaturaCoprire i moduli di potenza dopo averli rimossi dall'armadio della sezione di potenza per evitare di esporli alla polvere.Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. - Allentare le viti e rimuovere la piastra sotto ai moduli
di potenza.
Vista anteriore dall'alto dell'armadio della sezione di potenza
- Rimuovere le 12 viti e aprire lo sportello delle ventole
dell'armadio della sezione di potenza.
- Rimontare temporaneamente gli sportelli delle ventole su
tutti gli armadi della sezione di potenza e serrare con due viti.
AVVISO pericolo di danneggiamento dell'apparecchiaturaInstallare gli sportelli delle ventole per evitare di danneggiare i cavi di segnale al momento del posizionamento degli armadi della sezione di potenza.Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.
- Spingere in posizione l'armadio I/O e gli armadi delle
sezioni di potenza uno ad uno contro le staffe di ancoraggio posteriore;
gli armadi si fisseranno sulla superficie conica delle staffe.
- Fissare gli armadi alle staffe di ancoraggio posteriore serrando i due bulloni nella parte anteriore dell'armadio. Serrare a una coppia di 50 Nm (36,87 lb-ft).
- Rimuovere gli sportelli delle ventole dell'armadio della
sezione di potenza.

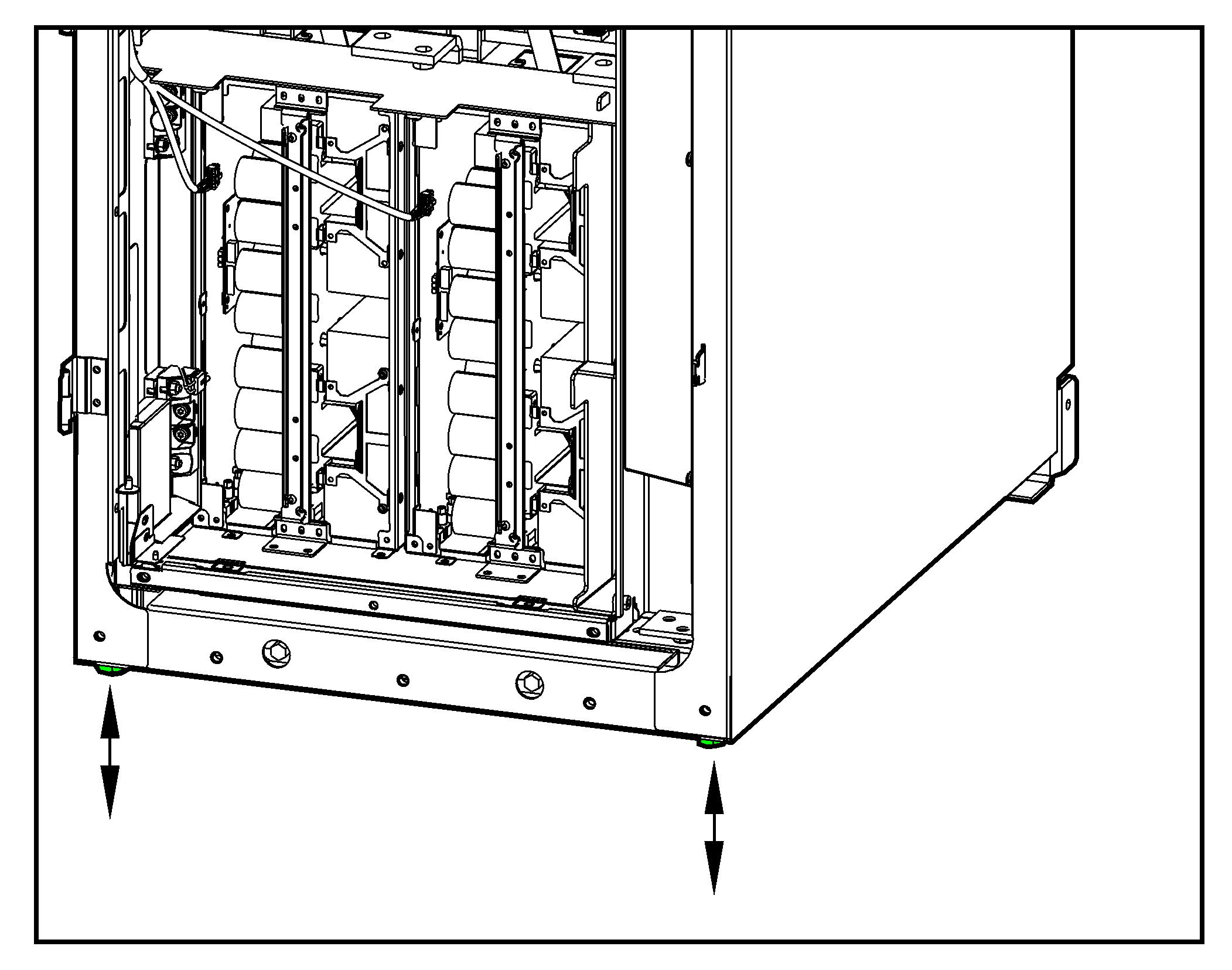

- Abbassare i due piedini anteriori di tutti gli armadi finché
non sono in contatto con il pavimento. Per garantire la messa in piano
degli armadi, utilizzare una livella a bolla. Se necessario, utilizzare
i tasselli di livellamento forniti in dotazione.
- Installare la staffa di collegamento superiore nella parte
superiore degli armadi e fissarla con le viti fornite.
Armadio I/O e due armadi della sezione di potenza
- Montare le viti M6 in dotazione con il kit di montaggio
da destra a sinistra nelle cinque posizioni contrassegnate che si
trovano tra l'armadio della sezione di potenza e l'armadio I/O per
fissare gli armadi tra loro.
Vista dall'armadio della sezione di potenza all'armadio della sezione di potenza
Vista dall'armadio della sezione di potenza all'armadio I/O
