Manuelle Suche nach Isolationsfehlern
Sie können mobile Isolationsfehlersuchgeräte verwenden, wenn:
-
Sich der Isolationsfehler in einer Einspeisungsleitung befindet, die nicht mit einem automatischen Isolationsfehlersuchgerät ausgestattet ist, oder
-
Um die Suche nach einem Isolationsfehler in einer Einspeisungsleitung zu beschleunigen
Das vom Gerät eingespeiste Signal ist nicht mit den XPxx- und XRM-Geräten kompatibel. Verwenden Sie einen 2,5-Hz-XGR-Injektor.
Der Begriff „XPxx“ bezieht sich auf „XP15, XP50 und XP100“.
Schritte:
- Wenn ein Isolationsfehler auftritt, schließen Sie den XGR am Neutralleiter (falls keiner vorhanden ist: am Phasenleiter) und an der Erde an.
- Schließen Sie den XPxx am
XRM an.
- Klemmen Sie die XPxx- und XRM-Einrichtung an einer Einspeisungsleitung in der Nähe des Geräts fest.
- Halten Sie auf dem XRM den EIN-Drucktaster gedrückt,
passen Sie die Empfindlichkeit mit dem entsprechenden Einstellrad

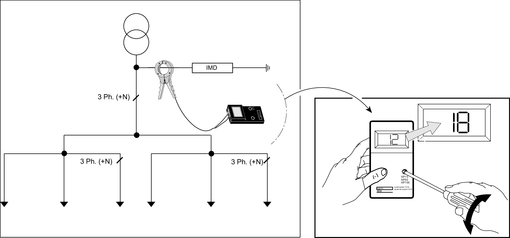

an und kalibrieren Sie einen Bezugswert von 18.
Ein Beispiel sieht folgendermaßen aus:
- Klemmen Sie die XPxx- und XRM-Einrichtung an allen Kanälen
fest und zeichnen Sie die XRM-Werte eines jeden Kanals auf.
Ein Beispiel sieht folgendermaßen aus:
Wenn der aufgezeichnete Wert eines Kanals nahe am kalibrierten Wert liegt, zeigt das einen Isolationsfehler in dem betreffenden Kanal oder in einem nachgeschalteten Kanal (sofern vorhanden) an.
