Gerätebeschreibungsdateien installieren

Sie können die GSDML- (General Station Description Markup Language) oder GSD-Dateien (General Station Description) für die TeSys™ island-PROFINET IO- und -PROFIBUS DP-Buskoppler von der Schneider Electric-Website herunterladen und installieren.

Laden Sie die TeSys™ island-GSDML-Datei für den PROFINET-Buskoppler unter https://www.se.com/ww/en/product-range-download/65746-tesys-island/ herunter.

Laden Sie die TeSys™ island-GSD-Datei für den PROFIBUS DP-Buskoppler unter https://www.se.com/ww/en/product-range-download/65746-tesys-island/ herunter.

Führen Sie zur Installation der Gerätebeschreibungsdateien im Siemens^® TIA Portal die folgenden Schritte aus:

1. Starten Sie das Siemens TIA Portal und klicken Sie auf Neues Projekt erstellen. Geben Sie einen Projektnamen ein und klicken Sie auf Erstellen.

   HINWEIS: Klicken Sie auf ein vorhandenes Projekt, sofern eines bereits erstellt wurde.

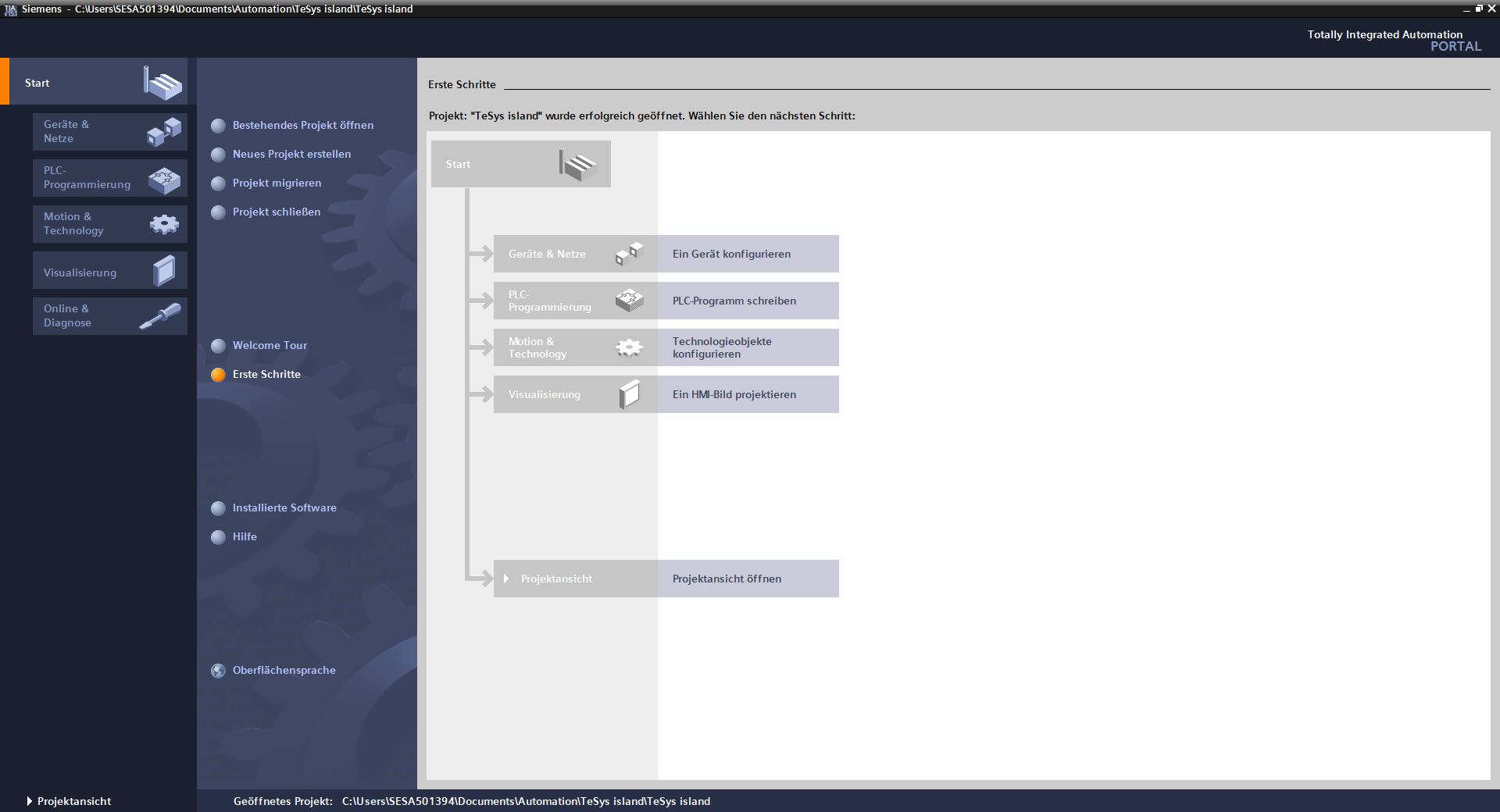

   Fenster „Start“



2. Klicken Sie auf Projektansicht, um das Fenster „Projektansicht“ zu öffnen.

   Projektansicht



3. Wählen Sie im Menü „Extras“ die Option Gerätebeschreibungsdateien (GSD) verwalten aus und klicken Sie auf OK.

   Optionen



4. Wählen Sie im Feld Quellpfad des Fensters Gerätebeschreibungsdateien verwalten den Pfad aus, in dem die Gerätebeschreibungsdateien gespeichert werden sollen.

   GSD-Dateien verwalten



5. Wählen Sie die Dateien, die Sie installieren wollen, aus der Liste der GSD- und GSDML-Dateien aus und klicken Sie auf Installieren. Der Installationsprozess wird gestartet, und das Ergebnis wird in einem Fenster angezeigt.

   Installationsergebnisse



6. Wenn die Dateien erfolgreich importiert wurden, klicken Sie auf Schließen. Das Siemens TIA Portal aktualisiert den Hardware-Katalog automatisch mit den importierten Gerätebeschreibungsdateien.

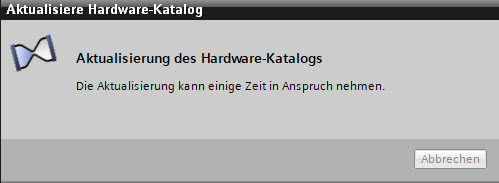

   Hardware-Katalog aktualisieren



7. Klicken Sie unter „Project tree“ (Projektnavigation) auf Geräte & Netze. Das Aufgabenansichtsfenster „Hardware-Katalog“ wird auf der rechten Bildschirmseite geöffnet.

   Das installierte TeSys™ island-Buskopplergerät befindet sich jetzt im Hardware-Katalog unter Weitere Feldgeräte → PROFINET IO/PROFIBUS DP → General → Schneider Electric → TeSys island.

   Hardware-Katalog
